Staket, skärm och spaljé

Här visas exempel på hur staket, skärmar och spaljeer kan konstrueras för att få önskad funktion som avgränsning, insynsskydd eller vindskydd samt för att få god beständighet.

Publicerad 2003-09-01

Konstruktionsexemplen visar dels ingående delar som stolpfundament, stolpar och reglar samt toppar och överliggare, dels hur skärmar för olika användningsområden, väggspaljé och staket kan konstrueras.

Staket, skärmar och spaljéer finns på många ställen såväl i stad som på land. De är ofta markanta inslag i miljön, och deras utformning har stor betydelse för stads- och landskapsbilden.

En god beständighet för utomhuskonstruktioner förutsätter samverkan mellan material, ytbehandling och konstruktivt träskydd. En viktig förutsättning för lång livslängd och litet underhåll är ett fullgott fuktskydd.

Här visas exempel i bilder på hur utomhuskonstruktioner i trä kan utformas.

Stolpfundament i betongplint eller med bergförankring

konstruktionsexempelbild

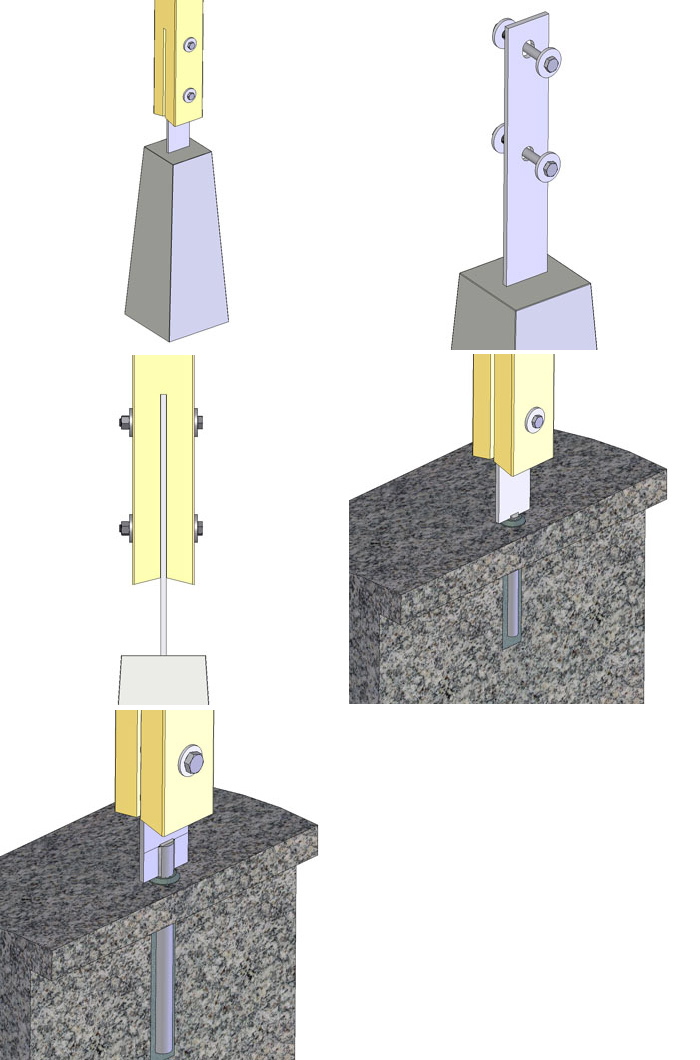

Stolpfot med ett plattstål
konstruktionsexempelbild
Stolpfot med två plattstål
konstruktionsexempelbild
Stolpfot med stålrör

Stolpar och reglar

konstruktionsexempelbild
Solid stolpe
konstruktionsexempelbild
Solid stolpe med täckbräda
konstruktionsexempelbild
Delad stolpe
konstruktionsexempelbild
Solid stolpe med regelhållare
konstruktionsexempelbild
Quatrolitstolpe

Toppar och överliggare

konstruktionsexempelbild
Snedkapat stolpkrön
konstruktionsexempelbild
Stolpkrön med lutande täckplatta
konstruktionsexempelbild
Stolpkrön med plåtbeklädd täckplatta
konstruktionsexempelbild
Stolpkrön med pyramidformad täckplatta
konstruktionsexempelbild
Lutande överliggare
konstruktionsexempelbild
Kvartssågad överliggare
konstruktionsexempelbild
Sadeltaksformad överliggare

Skärm, spaljé och staket

konstruktionsexempelbild
Skärm för vindskydd
konstruktionsexempelbild
Spaljéskärm
konstruktionsexempelbild
Väggspaljé
konstruktionsexempelbild
Trädgårdsstaket
