Stolpar och reglar
Bild 1. Solid stolpe med täckbräda, lämplig till staket, plank eller uterum.
Bild 2. Reglarna och täckbrädan skruvas till stolpen, reglarnas ändträ ytbehandlas noggrant.
Bild 3. Utförande med trapetsfasade reglar som läggs upp på stödklossar, stödklossarna skruvas till stolpe.

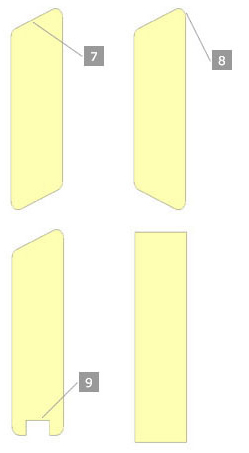

Bild 4-7. Lämpliga reglar för staket. Dimension: 33x70-95, 45x70-95 mm. Lutning fasade ytor minst 1:3 (18°).
Kanter avrundas med radie minst 3 mm.
Stolpe för staket, plank, uterum etcetera. Stolpens primära uppgift är att bära egentyngden av mellanliggande fyllning (reglar och spjälor) och föra ned lasten till fundamentet.
Stolpen är bärande och svår att byta ut. Den bör därför utformas med tanke på bra långtidsfunktion, långa underhållsintervall och god miljö. Träslag med naturlig beständighet, till exempel kärnved av nordiskt barrträ, ek eller likvärdigt, med passande ytbehandling, rekommenderas. Virket bör vara sorterat i kvalitetsklass lägst G4–2. Övervägs impregnerat virke rekommenderas träskyddsklass NTR/A.
Stolpe av standarddimension, till exempel 70x70–95, 95x95 mm. Sortering lägst G4–2. För bra formbeständighet och liten sprickbildning rekommenderas rakvuxet virke med årsringsbredd mindre än 2 mm, eller limmat konstruktionsvirke.
Täckbräda av standarddimension, till exempel 22x70, 22x95 mm. Sortering i kvalitetsklass lägst G4–2. Reglar av standarddimension, till exempel 33x70–95, 45x70–95. Sortering i kvalitetsklass lägst G4–2.
Ytbehandling sker före montage, framförallt av ändträytor. Följ leverantörens anvisningar.
Stolpens krön skyddas mot vatten, antingen genom snedkapning, lutning minst 1:3 (18°), eller förses med topp/överliggare.
Reglar som väderexponeras utformas med lutande över– och undersidor, lutning minst 1:3 (18°), för att ge bra vattenavrinning och minska våttiden. Kanter avrundas med radie minst 3 mm för att ge bra fäste för ytbehandlingen och minska fuktkvotsgradienter. Ändträet ytbehandlas noggrant. Reglar med horisontella ytor kan användas i plank eller andra inklädda tillämpningar.
Stolpen monteras till stolpfundamentet och riktas in i lod och i linje med staketlinjen. Därefter skruvas reglarna på plats. Sist monteras täckbrädan och spjälorna.
Val av beslag, antal fästdon och deras placering bestäms vid dimensioneringen eller i enklare fall genom tillverkarens information.
