Dimensionering av ett dragstagsförband

Publicerad 2017-07-05

Tips: Brottmod (d) i Dimensionering av träkonstruktioner Del 2: Figur 10.2 styr förbandets beteende och det är inte nödvändigt att ta hänsyn till linverkan.

Figur

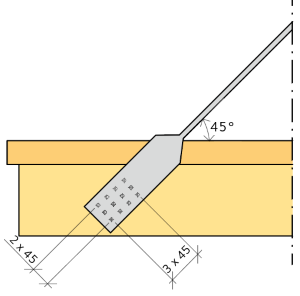

Figur 1

En balkong i trä bärs i framkant upp av ett dragstag i stål. Stålstaget är infäst i balken i balkongbjälklaget med 12 träskruvar. Den bärande balken har dimensionerna 115 × 270 mm. Träskruvarna har längden 60 mm, diametern 8 mm och en brotthållfasthet av 410 MPa. För enkelhets skull antas effektiv diameter def här vara lika med yttre gängdiameter d. Dessa uppgifter återfinns i regel i skruvtillverkarnas deklarationer. Stålplåtens tjocklek är 8 mm. Balkens bärförmåga vid dragning vinkelrätt mot fibrerna antas vara tillräcklig för att motstå kraften från dragstaget.

Beräkna den maximala lasten i dragstaget med hänsyn till bärförmågan hos förbandet stål mot trä.
Centrumavstånd och kantavstånd för skruvarna antas vara tillräckliga.

Geometri

Ståltjocklek: t = 8 mm

Skruvdiameter: def = d = 8 mm

Skruvlängd: s = 60 mm

Skruvlängd i träet: t1 = s – t = 52 mm

Vinkel mellan kraft och fiberriktning: α = 45°

Antal träskruvar: n = 12

Förbandets bärförmåga

Karakteristisk densitet, limträ GL30c: ρk = 390 kg/m3

Träskruvshållfasthet: fu = 410 MPa

Partialkoefficient för förbandet: γM = 1,3

Materialfaktor för förbandet i brottgränstillstånd, medellång lastvaraktighet M, klimatklass 3: kmod = 0,65

Flytmoment för träskruven:
My,Rk = 0,3 fu def2,6
My,Rk = 2,74 ⋅ 104 Nmm

Hålkanthållfasthet parallellt med fibrerna:
fh,0,k = 0,082(1 – 0,01def) ρk
fh,0,k = 29,42 MPa

Barrträ, korrektionsfaktor: k90 = 1,35 + 0,015def = 1,47

Hålkanthållfasthet i kraftens riktning:

\({f_\rm {h, \alpha ,k}} = \frac{{{f_{\rm h,0,k}}}}{{{k_{90}}{{\sin }^2}\alpha + {{\cos }^2}\alpha }}\)

fh,α,k = 23,82 MPa

Förbandet är ett enkelsidigt förband med en tjock stålplåt, det vill säga brottmod c, d eller e, se Dimensionering av träkonstruktioner Del 2: Figur 10.2 och Dimensionering av träkonstruktioner Del 1: Tabell 4.3:

Brottmod c: Fv,Rk,c = … = 9,91 kN

Brottmod d: Fv,Rk,d = … = 4,83 kN

Brottmod e: Fv,Rk,e = … = 5,26 kN

Karakteristisk bärförmåga: Fv,Rk = min(Fv,Rk,c , Fv,Rk,d , Fv,Rk,e) = 4,83 kN

Dimensionerande bärförmåga: Fv,Rd = … = 2,42 kN

Total bärförmåga för förbandet: Fv = nFv,Rd = 29,0 kN

Förbandet kan stå emot en kraft av 29 kN.
