Väggar
Ytterväggen ingår vanligen i byggnadens stomme. Den byggs oftast upp med regelverk såväl när det gäller bärande som icke bärande ytterväggar. Även korslimmat trä, KL-trä förekommer som stommaterial, särskilt i flervånings trähus.
Yttervägg - generella detaljlösningar

Yttervägg med liggande panel

Material
Spikläkt: läkt 34x45 mm, sort G4-3 eller bättre..
Vertikal och horisontell väggregel: konstruktionsvirke 45 mm.
Vindskydd: skivmaterial, utvändigt godkänd och fukttålig skiva.
Värmeisolering: skivor av mineralull.
Ångspärr: åldringsbeständig plastfolie.
Invändig beklädnad: beklädnadsskivor eller träpanel.
Alternativ 1:
Liggande profilerad panel av trä utomhus: tjocklek ≥ 22 mm, bredd <113 mm (täckande bredd). Fästdon: varmförzinkad trådspik 75-2,8 för bräder < 32 mm, varmfözinkad trådspik 100-3,4 för bräder ≥ 32 mm.
Alternativ 2:
Liggande panel av trä på förvandring utomhus: tjocklek ≥ 22 mm, bredd <175 mm. Fästdon: varmförzinkad trådspik 100-3,4.
Utförande
Spikläkt monteras med varmförzinkad trådspik 100-3,4 i stående väggregel.
Liggande profilerad panel av trä monteras med en spik 30 mm från brädans underkant och med spikavstånd 600 mm.
Liggande panel på förvandring monteras med en spik 25 mm från underkant. Spikavståndet bör vara ≤ 600 mm. Spiken ska inte gå igenom den bakomliggande brädan. Spikarna bör vara så långa att de tränger in minst cirka 34 mm i läkt eller spikreglar.
Om lättreglar eller lättbalkar används i ytterväggens bärande konstruktion, bör den vertikala spikläkten ha sådan tjocklek att ytterpanelens spikar huvudsakligen fäster i spikläkten och inte riskerar att spjälka lättbalken eller lättregeln. Varmförzinkad spik bör användas dels för att ge en lång livslängd, dels för att inte förorsaka rostgenomslag i ytbehandlingen. Ytterpanel som ska täckmålas eller laseras ska vara grundad före uppsättning.
Bottenbräda ska målas innan lockbräda eller lockläkt monteras. I annat fall finns stor risk för att omålade partier framträder när virket krymper. Av samma anledning bör heltäckande panel, till exempel spontad eller diagonalställd panel, grundas före uppsättningen.
Bild 1. Liggande panel skarvas genom att panelbräder kapas vinkelrätt och monteras dikt an mot varandra. Spikhålen förborras och bräderna skråspikas, alternativt används självborrande panelskruv. Skarvar bör fördelas jämnt över fasadytan.
Ingående material
- Liggande panel.
- Spikläkt.
- Luftspalt/kapillärbrytande spalt.
- Vindskydd.
- Yttre isolerskikt fäst med distanshylsor.
- Vertikal väggregel.
- Värmeisolering.
- Ångspärr.
- Horisontell väggregel, så kallat installationsskikt.
- Invändig väggbeklädnad.
Publicerad 2003-09-01
Uppdaterad 2014-01-27

Yttervägg med stående panel

Material
Spikläkt: 34x70 mm G4-3 eller bättre med lutande översida.
Vertikal och horisontell väggregel: konstruktionsvirke 45 mm.
Vindskydd: skivmaterial utvändigt godkänd och fukttålig skiva.
Värmeisolering: skivor av mineralull.
Ångspärr: åldringsbeständig plastfolie.
Invändig beklädnad: beklädnadsskivor eller träpanel.
Alternativ 1:
Stående panel av trä med lockläkt: tjocklek bottenbräda ≥ 22 mm, bredd ≤ 175 mm. Lockläktens dimension bestäms bland annat med hänsyn till utseendet.
Fästdon: varmförzinkad trådspik 75-2,8, alternativt panelskruv längd 48-60 mm, till bottenbräder <25 mm, varmförzinkad trådspik 100-3,4, alternativt panelskruv längd 75-90 mm, till bräder ≥ 25 mm samt till lockbräder och lockläkt.
Alternativ 2:
Stående panel av trä med lockbräder: tjocklek bottenbräda ≥ 19 mm, bredd ≥ 50 mm; tjocklek lockbräda ≥ 22 mm, bredd ≤ 150 mm.
Fästdon: varmförzinkad trådspik 75-2,8, alternativt panelskruv längd 48-60 mm, för bottenbräder <25 mm, varmförzinkad trådspik 100-3,4, alternativt panelskruv längd 75-90 mm, för bottenbräder ≥ 25 mm och för lockbräder.
Alternativ 3:
Spontad eller falsad panel, stående eller diagonalställd: tjocklek ≥ 22 mm, bredd ≤ 150 mm. Fästdon: varmförzinkad trådspik 75-2,8, alternativt panelskruv längd 48-60 mm.
Utförande
Bottenbräder spikas med en spik centriskt. Spikavståndet bör vara ≤ 1 200 mm. Lockbräder i lockpanel ska sättas upp med minst 20 mm överlapp på vardera av de två underliggande bräderna. Bräderna dubbelspikas/skruvas utan att spikarna går igenom bottenbräderna. Spikavståndet bör vara ≤ 600 mm. Lockläkt ska spikas/skruvas centriskt med centrumavstånd ≤ 600 mm.
Spontad eller falsad panel med bredd ≤ 113 mm ska spikas/skruvas dolt med varmförzinkad 75-2,8 trådspik, alternativt panelskruv 48-60 mm. Bredare bräder än 113 mm dubbelspikas. Diagonalställd panel spikas mot vertikal spikläkt.
Spik i yttervägg bör vara varmförzinkad för att ge lång livslängd och för att inte förorsaka rostgenomslag genom ytbehandlingen. Spikarna bör vara så långa att de tränger in minst 34 mm i spikläkt eller spikregel.
Mellan spikläkten och vindskyddet ska fästas vertikal luftningsläkt eller distansplattor av till exempel 8 mm board för att säkra luftningen och hindra vatten på spikläktens ovansida att tränga in i och skada väggkonstruktionen. Detta är särskilt viktigt vid lockläkts- och spontad panel. I lockpanelen anses luftningen kunna tillgodoses genom själva konstruktionen med panel och spikläkt. I det fall särskild läkt eller distansstycken används bakom spikläkten bör spikläktens tjocklek vid platsbyggda ytterväggar uppgå till minst 34 mm för att läkten ska kunna spänna fritt.
Ytterpanel som ska täckmålas eller laseras ska vara grundad före uppsättning. Bottenbräda ska målas innan lockbräda eller lockläkt monteras. I annat fall finns stor risk för att omålade partier framträder när virket krymper. Av samma anledning bör heltäckande panel, till exempel spontad eller diagonalställd panel, grundas före uppsättningen.
Brädändar ska dubbelspikas med ett spikavstånd av 100-150 mm från änden. Det är lämpligt att förborra spikhålen, alternativt använda självborrande panelskruv, vid brädändarna för att minska risken för sprickor. Stående panel bör i största utsträckning utföras så att skarvning undviks. Stumskarvar bör undvikas.
Skarvar kan lämpligen utföras med längsgående plåtbeslag som skyddar underliggande fria brädände.
Bild 1. Lockbräder i lock/lockläktspanel ska sättas upp med minst 20 mm överlapp på vardera av de två underliggande panelbräderna. Bräderna dubbelspikas/skruvas utan att spikarna går igenom bottenbräderna.
Bild 2. Stående panelbräder skarvas över längsgående droppbleck. Blecket monteras mot vindskyddet, under spikregeln. Spikregelns läge avpassas så att spikens avstånd från paneländen är 100-150 mm. Vid spikning är det lämpligt att förborra för spikarna eller använda självborrande panelskruv om avståndet till paneländen är mindre än 150 mm. Mellanrummet mellan droppbleck och panelkant ska vara minst 20 mm för att möjliggöra underhåll.
Ingående material
- Lockbräda/lockläkt.
- Bottenbräda.
- Luftspalt/kapillärbrytande spalt.
- Spikläkt.
- Vindskydd av oorganiskt material.
- Yttre isolerskikt fäst med distanshylsor.
- Vertikal väggregel.
- Värmeisolering.
- Ångspärr.
- Horisontell väggregel, så kallat installationsskikt.
- Invändig väggbeklädnad.
Publicerad 2003-09-01
Uppdaterad 2014-01-27

Yttervägg med enskikts limmad massivträpanel

Material
Utvändig beklädnad: Enskikts limmad massivträpanel
Läkt: virke G4-2 eller bättre, 34x45 mm respektive 34x95 mm.
Vertikal och horisontell väggregel: konstruktionsvirke 45 mm.
Vindskydd: skivmaterial, utvändigt godkänd och fukttålig skiva.
Värmeisolering: skivor av mineralull.
Ångspärr: åldersbeständig plastfolie.
Invändig beklädnad: beklädnadsskivor eller träpanel.
Utförande
Panelen monteras mot vertikala eller horisontella träläkt. På marknaden finns även andra system med läkt och profiler av stål och aluminium.
Vertikal spikläkt monteras med varmförzinkad spik i stående väggregel. Alternativt kan rostskyddsbehandlad skruv avsedd för utomhusbruk användas. Spikläkten fästs vid användning av distanshylsor via dessa genom vindskyddet och det yttre isolerskiktet fast mot de vertikala väggreglarna. Alternativt används horisontella reglar i det yttre isolerskiktet och då fästes spikläkten i dessa. Den nedersta, och eventuellt den översta, placeras så att avståndet från panelände till infästningen blir 100-150 mm. Ångspärren monteras så att nederkanten kläms mot plattan. Horisontell läkt som förhindrar ventilationen av luftspalten får inte förekomma. Luftspalten ska utformas så att risken för dold brandspridning bakom fasaden minskas. Detta gäller främst fasader i högre byggnader med fler än tre våningar där luftspalten behöver avgränsas vid brandcellsgräns.
Horisontella läkt ska fästas mot vertikala luftningsläkt eller distansplattor, till exempel av 12 mm plywood, så att en kontinuerlig luftning av panelens baksida sker. Horisontella läkt som monteras mot luftningsläkt eller distanser bör minst ha en tjocklek av 34 mm för att läkten ska kunna spänna fritt.
Avståndet mellan läkten bestäms bland annat av skivtjocklek och skivtyp. Dimensionering av läkt och infästningar görs för varje enskilt fall. Ett lämpligt avstånd mellan läkten för panel med tjockleken 20 mm är ≤ 1200 mm. För exakta uppgifter se rekommendationer från respektive tillverkare. Avståndet mellan läktens ändar och panelkant bör i vertikal riktning vara ≥ 10 mm.
Panelen monteras med varmförzinkad trådspik eller självborrande rostfri stålskruv. Paneler med bredd ≤ 200 mm monteras med två spik tvärs panelen vid varje läkt. Avståndet mellan spikarna längs panelen ska vara ≤ 1200 mm. Paneler med bredd ≥ 300 mm monteras med minst tre spikar vid varje läkt. Vid montage med skruv används minst två skruvar per läkt vid läktavstånd ≤ 1200 mm. Skruvarnas diameter ska vara ≥ 4,2 mm. Skruvarnas förankringslängd ska vara minst 6 x skruvdiametern. Minsta avstånd mellan förbindare och panelkant ska vara 20 mm eller enligt rekommendationer från tillverkaren. Synliga spik och skruv ska förseglas med en penetrerande grundolja för att förhindra vattenupptagning i panelen. För skivor som ska behandlas fås en tillräcklig försegling om ytan inklusive skruv målas med ett färgsystem avsett för trä utomhus.
Skarvar mellan paneler ska utföras med ett mellanrum så att panelen ska kunna röra sig. Avståndet mellan panelerna ska motsvara paneltjockleken dock minst 10 mm. Stumfogar får inte förekomma eftersom de dels förhindrar rörelser, dels medför risk för fuktupptagning på grund av kapillär sugning. Skarvar utformas så att vattenupptagning längs kanterna och i bakomliggande konstruktion förhindras. Horisontella skarvar ska utföras med fasade panelkanter eller med ett längsgående plåtbleck som skyddar underliggande material. Vertikala skarvar utförs öppna eller med täckande läkt som skruvas över fogen. Panelernas ändar ska alltid förseglas för att undvika fuktupptagning och sprickbildning i ytan närmast kant. Förseglingen kan till exempel bestå av en penetrerande grundolja och en täckande färg eller lack avsedd för trä utomhus.
Bild 1. Öppen vertikal fog.
Bild 2. Vertikal fog med täckläkt.
Bild 3. Öppen horisontal fog vid vertikala läkt.
Bild 4. Sluten horisontal fog.
Bild 5. Öppen fog med z-profil.
Bild 6. Avrundade kanter ger ett jämntjockt färgskikt.
Bild 7. Skarpa kanter ger otillräcklig tjocklek hos färgskiktet.
Bild 8. Utformning av kanter vid horisontal skivfog. Skivfog med fasade parallella kanter.
Bild 9. Utformning av kanter vid horisontal skivfog. Skivfog med plåtprofil. Skivornas utsida, kanter och insida närmast kanter ytbebehandlas.
Bild 10. Exempel på öppen respektive sluten fog i hörn.
Bild 11. Exempel på öppen respektive sluten fog i hörn.
Bild 12. Anslutning av fönster i yttervägg med luftad fasad.
Ingående material
- Enskikts limmad massivträpanel.
- Luftspalt/kapillärbrytande spalt.
- Vindskyddav oorganiskt material.
- Yttre isolerskikt med horisontell väggregel, alternativt distanshylsor.
- Spikläkt.
- Vertikal väggregel.
- Värmeisolering.
- Ångspärr.
- Horisontell väggregel, så kallad installationsskikt.
- Invändig beklädnad.
Publicerad 2003-09-01
Uppdaterad 2014-01-27
Bärande yttervägg
Konstruktionsvirke eller lättreglar

Principlösning

Tekniska data
Vägg med stomme av träreglar med minsta tvärsnitt 45x120 mm, centrumavstånd ≤ 600 mm och med minst 120 mm mineralullsisolering, på båda sidor försedd med minst 13 mm beklädnadsskiva med densitet ≥ 450 kg/m3, uppfyller brandteknisk klass REI 30.
Råd och anvisningar
Trävirke ska vid inbyggnad ha en ytfuktkvot av högst 18 %. Spik, skruv och byggbeslag ska vara av varmförzinkat stål eller ha motsvarande korrosionsskydd.
Typdetaljer
På separata sidor redovisas träbyggnadstekniska typdetaljer för bärande yttervägg med väggreglar av konstruktionsvirke eller limträ.
Ingående material
- Väggreglar av konstruktionsvirke, centrumavstånd ≤ 600 mm.
- Ångspärr av åldersbeständig plastfolie.
- Horisontell väggregel, så kallat installationsskikt.
- Invändig beklädnad av skivmaterial.
- Vindskydd av diffusionsöppet material, till exempel vindskyddsduk eller cementbaserad skiva.
- Utvändig beklädnad av träpanel.
- Luftspalt, ventilerande och kapillärbrytande.
- Spikläkt av konstruktionsvirke med underliggande vertikal distans/luftning.
- Övre syll av konstruktionsvirke ≥ 45 mm.
- Nedre syll av konstruktionsvirke ≥ 45 mm.
- Värmeisolering med mineralullsskivor.
- Kantbalk, längsgående balk, av konstruktionsvirke. Samma dimension som golvbalkarna.
- Kortling av konstruktionsvirke 45x45 mm, G4-2 eller bättre.
Publicerad 2003-09-01
Uppdaterad 2014-01-27
Se även
- Anslutning mot grundmur
- Anslutning mot betongplatta på mark
- Anslutning mot mellanbjälklag – väggreglar av konstruktionsvirke
- Anslutning mot mellanbjälklag – väggreglar
- Anslutning mot vindsbjälklag och inklädd takfot

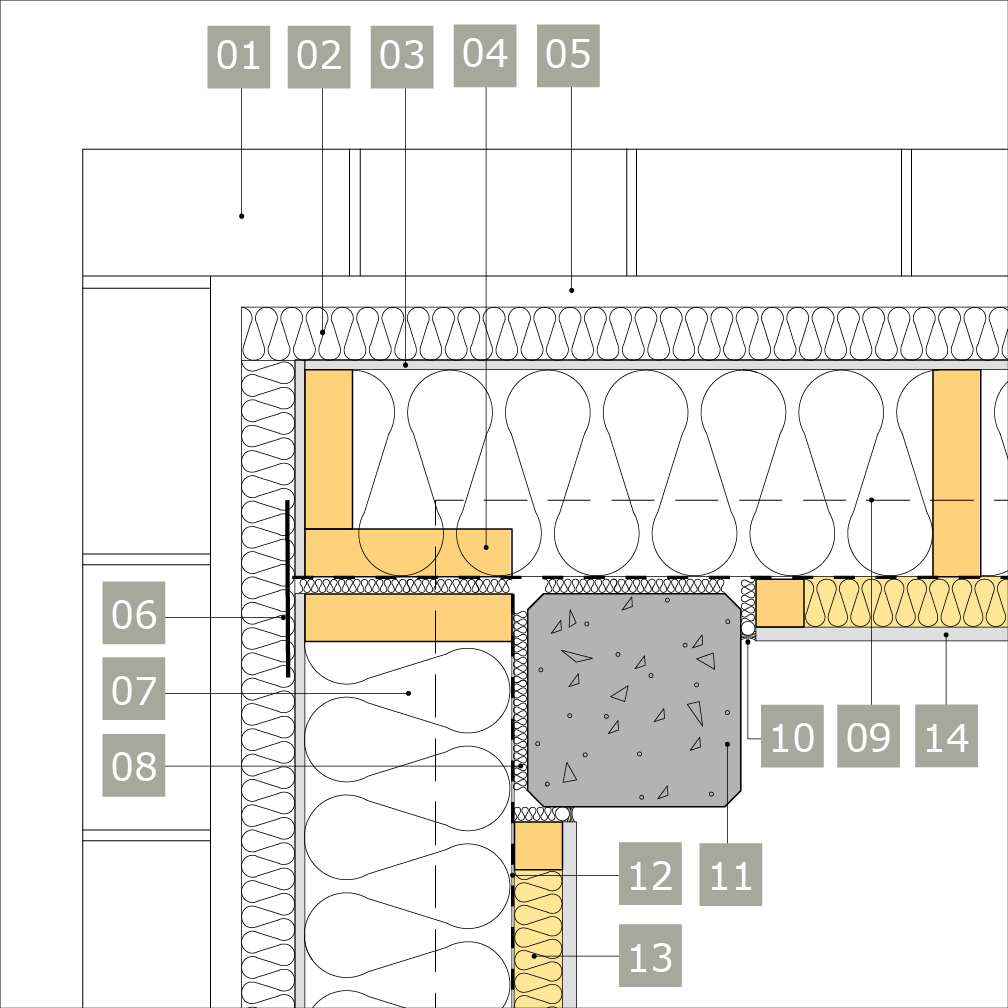

- Ytterväggshörn – korsande regelverk
- Ytterväggshörn – enkelt regelverk
- Dimensionering
- Brand

Anslutning mot grundmur

Material
Väggreglar: vertikala reglar av konstruktionsvirke 45x145 mm, centrumavstånd ≤ 600 mm.
Horisontella reglar av konstruktionsvirke 45x45 mm.
Vindskydd: skivmaterial, utvändigt godkänd och fukttålig skiva.
Värmeisolering: skivor av mineralull.
Spikläkt: konstruktionsvirke 34x70 mm, G4-3 eller bättre, med lutande översida.
Utförande
Väggreglar monteras på övre syllen. Horisontella reglar spikas mot syll, hammarband och väggreglar. Spikläkt för ytterväggspanel spikas mot vindskydd och mot horisontella reglar. Den nedersta, och eventuellt den översta, placeras så att avståndet från panelände till infästningen blir 100-150 mm. Ångspärren monteras med minst ≥ 200 mm överlapp och kanten kläms mellan golvskiva och kortling/vinkelprofil.
Ingående material
- Lockbräda/lockläkt.
- Bottenbräda.
- Luftspalt/kapillärbrytande spalt.
- Spikläkt med underliggande vertikal distans/luftning.
- Yttre isolerskikt med horisontell väggregel, alternativt distanshylsor.
- Vindskydd av oorganiskt material .
- Övre syll.
- Syll.
- Syllisolering.
- Vertikal regel.
- Värmeisolering.
- Ångspärr.
- Horisontell väggregel, så kallad installationsskikt.
- Invändig väggbeklädnad.
- Kortling.
- Ångspärr kläms.
- Grundmur.
Publicerad 2003-09-01
Uppdaterad 2014-01-27
Se även

Anslutning mot betongplatta på mark

Material
Väggreglar: stående lättreglar 45x220 mm, centrumavstånd ≤ 600 mm.
Vindskydd: skivmaterial, utvändigt godkänd och fukttålig skiva.
Värmeisolering: skivor av mineralull.
Syll: av lättregeltyp.
Syllisolering: EPDM cellgummilist med polyetenfilm.
Ångspärr: åldringsbeständig plastfolie.
Fästdon: expanderande skruv till syll-betongplatta.
Utförande
Väggreglar monteras på syllen. Spikläkt för ytterpanel fästs vid användning av distanshylsor via dessa genom vindskyddet och det yttre isolerskiktet fast mot de vertikala reglarna. Alternativt används horisontella reglar i det yttre isolerskiktet och då fästes spikläkten i dessa. Den nedersta, och eventuellt den översta, placeras så att avståndet från panelände till infästningen blir 100-150 mm. Ångspärren monteras så att nederkanten kläms mot plattan.
Ingående material
- Stående fasadpanel.
- Spikläkt.
- Vindskydd av oorganiskt material.
- Yttre isolerskikt fäst med distanshylsor.
- Värmeisolering.
- Väggregel.
- Ångspärr.
- Horisontell väggregel, så kallad installationsskikt
- Invändig beklädnad.
- Syll.
- Syllisolering.
Publicerad 2003-09-01
Uppdaterad 2014-01-27
Se även

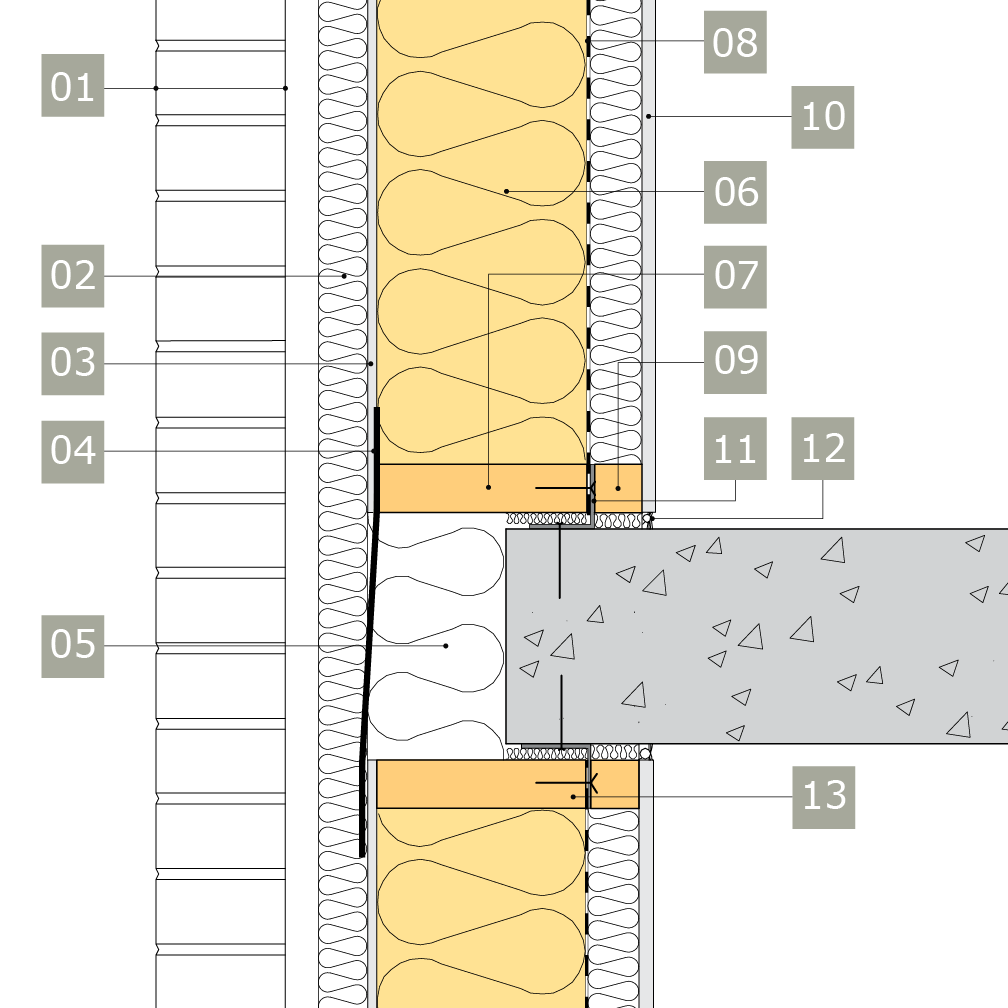

Anslutning mot mellanbjälklag

Material
Väggreglar: vertikala reglar av konstruktionsvirke 45x145-220 mm, centrumavstånd ≤ 600 mm. Horisontella reglar av konstruktionsvirke 45x45 mm.
Hammarband, syll: konstruktionsvirke med samma dimensioner som väggreglarna.
Kortlingar: konstruktionsvirke med samma dimensioner som golvbjälkarna.
Ångspärr: åldringsbeständig plastfolie.
Vindskydd: skivmaterial, utvändigt godkänd och fukttålig skiva.
Värmeisolering: skivor av mineralull. Mot yttervägg fylls bjälklaget fullt till en bredd av 600 mm.
Utförande
Innan golvbjälkarna monteras bör en > 700 mm bred våd av ytterväggens ångspärr sättas upp längs bjälklagets kanter. Golvbjälkarna lhängs in i kantbjälken enligt konstruktionsritningar. Väggreglar monteras på syllen och spikas.
Ingående material
- Horisontell väggregel, alternativt distanshylsor.
- Vindskydd av oorganiskt material.
- Syll.
- Kantbalk.
- Hammarband.
- Vertikal väggregel.
- Horisontell väggregel, så kallad installationsskikt.
- Invändig väggbeklädnad.
- Klämd ångspärr.
- Kortling.
- Golvbjälke.
Publicerad 2003-09-01
Uppdaterad 2014-01-27
Se även

Anslutning mot mellanbjälklag – väggreglar

Material
Väggreglar: stående reglar 45x220 mm, centrumavstånd ≥ 600 mm.
Vindskydd: skivmaterial, utvändigt godkänd och fukttålig skiva.
Värmeisolering: skivor av mineralull. Mot yttervägg fylls bjälklaget fullt till en bredd av 600 mm.
Ångspärr: åldringsbeständig plastfolie.
Invändig beklädnad: beklädnadsskivor eller träpanel.
Utförande
Innan golvbjälkarna monteras bör en >700 mm bred våd av ytterväggens ångspärr sättas upp längs bjälklagets kanter. Golvbjälkarna läggs upp på hammarbandet och skråspikas. Minsta upplagslängd 70 mm. Väggreglar monteras på syllen och spikas i golvbjälkarna.
Ingående material
- Vindskydd. Vindskydd av oorganiskt material.
- Yttre isolerskikt fäst med distanshylsor.
- Syll.
- Hammarband.
- Värmeisolering.
- Ångspärr.
- Horisontell väggregel, så kallad installationsskikt.
- Invändig väggbeklädnad.
- Kantbjälke.
- Väggregel.
- Bjälklag.
Publicerad 2003-09-01
Uppdaterad 2014-01-27
Se även

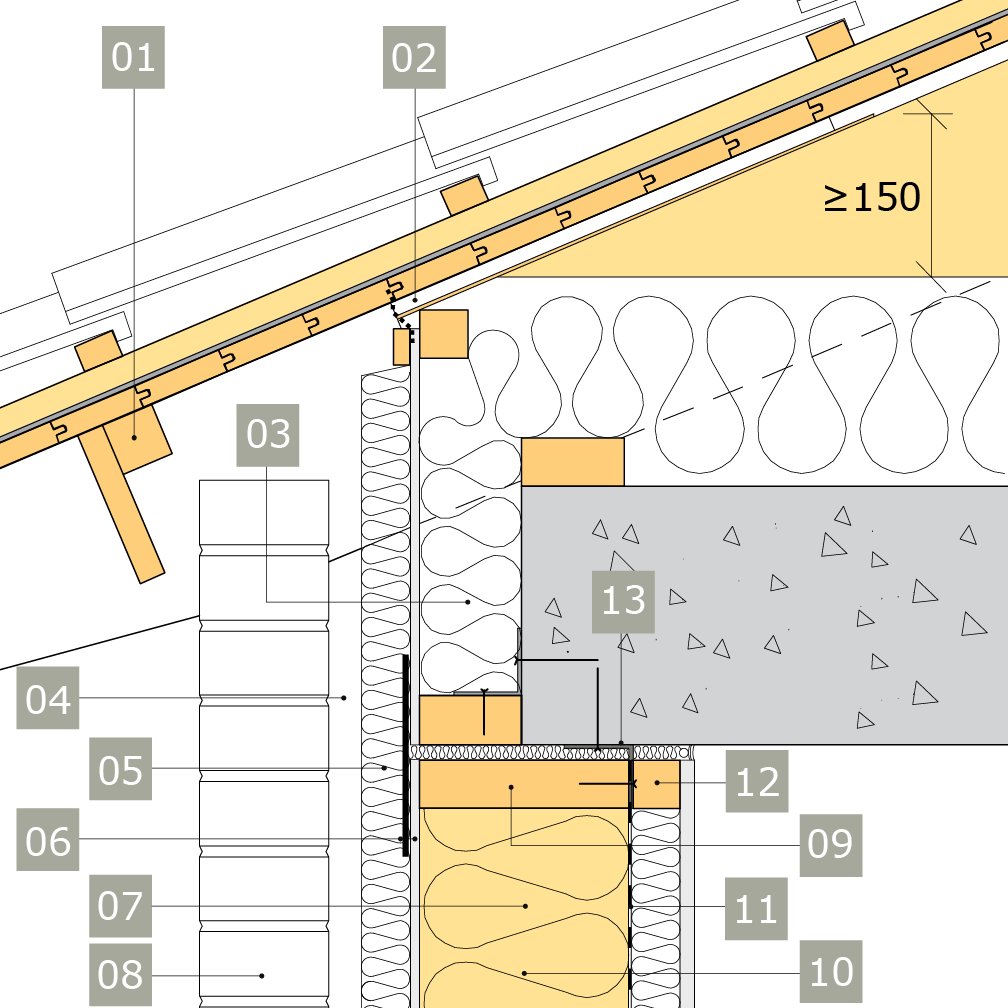

Anslutning mot vindsbjälklag och inklädd takfot

Material
Vindskydd i vägg: skivmaterial, utvändig godkänd och fukttålig skiva.
Värmeisolering: skivor av mineralull.
Utvändig beklädnad: stående träpanel.
Ångspärr: åldringsbeständig plastfolie.
Utförande
Bottenbräderna spikas med passning i överkant mot bräda 28x70 mm mot vilken lockbräda eller locklist monteras. Vid tjock bjälklagsisolering bör vindskyddsskivan fixeras upptill. Detta kan åstadkommas genom att stödläkt eller vinkelprofiler i plåt monteras mot underram och överram samt kortling alternativt vinkelprofil mellan takstolarnas överramar. Färdiga skivprodukter för att säkerställa luftspalt vid takfot finns också att tillgå.
Ingående material
- Takfotspanel.
- Insektsnät.
- Lockbräda/lockläkt.
- Bottenbräda.
- Spikläkt.
- Vindskydd.
- Yttre isolerskikt fäst med distanshylsor.
- Kortling.
- Hammarband.
- Vindskydd.
- Värmeisolering.
- Ångspärr.
- Horisontell väggregel, så kallad installationsskikt.
- Invändig väggbeklädnad.
Publicerad 2003-09-01
Uppdaterad 2014-01-27
Se även

Anslutning mot vindsbjälklag och öppen takfot

Material
Väggreglar: konstruktionsvirke 45x195 mm.
Horisontella reglar av konstruktionsvirke 45x45 mm.
Vindskydd i vägg: skivmaterial, utvändigt godkänd och fukttålig skiva.
Värmeisolering i vägg: skivor av mineralull.
Utvändig beklädnad: stående träpanel.
Ångspärr: åldringsbeständig plastfolie.
Utförande
Den översta spikläkten monteras så att avståndet från panelbrädernas ände till spik blir 100-200 mm. Vid tjock bjälklagsisolering bör vindskyddsskivan ha bakomliggande stöd upptill. Detta kan åstadkommas genom att stödläkt alternativt vinkelprofiler i plåt monteras mot underram och överram samt kortling eller vinkelprofil mellan takstolarnas överramar. Luftspalten mellan tak och värmeisolering bör vara 25 mm och den ska förses med insektsnät.
Ingående material
- Insektsnät.
- Lockbräda/lockläkt.
- Bottenbräda.
- Vindskydd.
- Yttre isolerskikt fäst med distanshylsor.
- Spikläkt.
- Kortling.
- Ångspärr.
- Horisontell väggregel, så kallad installationsskikt.
- Vindskydd.
Publicerad 2003-09-01
Uppdaterad 2014-01-27
Se även

Anslutning mot ytterväggshörn - korsande regelverk

Material
Ytterväggsreglar: vertikala reglar av konstruktionsvirke 45x145-220 mm, centrumavstånd ≤ 600 mm. Horisontella reglar av konstruktionsvirke 45x45 mm, respektive 45x70 mm.
Vindskydd: Vindskydd av oorganiskt material.
Hörnregel: konstruktionsvirke 45x45 mm.
Värmeisolering: skivor av mineralull. Utvändig beklädnad: stående träpanel.
Ångspärr: åldringsbeständig plastfolie.
Utförande
För att stabilisera vägghörnet utan att åstadkomma köldbryggor monteras en hörnregel mot det horisontella regelverket. Vindskyddsskivor skruvas i regelverket. Alternativet till hörnregel är hörnprofil i plåt.
Ingående material
- Utvändig beklädnad.
- Spikläkt.
- Luftspalt/kapillärbrytande spalt.
- Vindskydd.
- Yttre isolerskikt med horisontell väggregel, alternativt distanshylsor.
- Hörnregel.
- Ångspärr.
- Horisontell väggregel, så kallade installationsskikt.
- Invändig väggbeklädnad.
- Vertikal väggregel
Publicerad 2014-09-30
Uppdaterad 2015-06-15
Se även

Anslutning mot ytterväggshörn, enkelt regelverk – massivreglar

Material
Väggreglar: stående massivreglar 45x145-220 mm, centrumavstånd ≤ 600 mm.
Vindskydd: skivmaterial, utvändigt godkänd och fukttålig skiva.
Ångspärr: åldringsbeständig plastfolie.
Värmeisolering: skivor av mineralull.
Utvändig beklädnad: stående träpanel.
Spikläkt: konstruktionsvirke 34x70 mm, G4-2 eller bättre, med lutande översida och underliggande vertikal distans/luftning.
Ingående material
- Hörnbräda.
- Hörnbräda.
- Spikläkt.
- Vindskydd av oorganiskt material.
- Yttre isolerskikt med horisontell väggregel, alternativt distanshylsor.
- Spaxskruv.
- List.
- Värmeisolering.
- Väggregel.
- Ångspärr.
- Horisontell väggregel, så kallad installationsskikt.
- Invändig beklädnad.
Publicerad 2003-09-01
Uppdaterad 2015-06-15
Se även
Massivträ

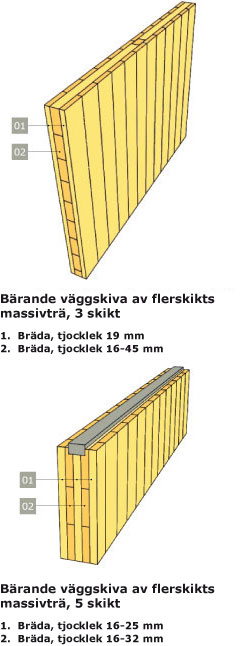

Principlösning

Material
Bärande väggskivor av flerskikts massivträ är uppbyggda av limmade skikt av bräder där vartannat skikt ligger med fiberriktningen vriden 90° (korslagt). Dessa benämns även korslimmade skivor, KL-skivor, och är helt solida och byggs upp av ett udda antal lager.
Utförande
Skivornas storlek begränsas av elementens hanterbarhet samt tillgänglig transport- och lyftkapacitet. Skivorna utförs som tunna massivträskivor med tjocklekar från 72 mm till 95 mm vilket medför att långa våningshöga väggelement blir mjuka i sidled. Stora element kan styvas upp med utanpåliggande reglar. Elementens höjd bör ur transportsynvinkel understiga 3,6 meter, undantagsvis kan element upp till 4 meters höjd transporteras. För att minimera transportkostnader bör väggelementens längd inte överstiga 12 meter.
Våningshöga skivväggar av massivträ väger normalt från 95 kg/m2 till 130 kg/m2 beroende på utförande. Väggar levereras normalt med monterade lyftstroppar.
Brädskiktens tjocklekar varierar mellan olika tillverkare. Exempel på flerskikts massivträskivor framgår i tabell nedan.
Väggskivstyp |
Tjocklek |
Tyngd |
Massivträskiva, 3 skikt |
72 |
34 |
Massivträskiva, 3 skikt |
82 |
38 |
Massivträskiva, 5 skikt |
95 |
43 |
Ytterligare skivtyper kan tillverkas om så efterfrågas. Fråga materialtillverkare vid behov.
Skivorna tillverkas med bredden 1,2 m och längden 12 m och kan i fabrik sammanfogas upp till 9 m långa våningshöga väggar.
Mått |
Toleranser |
|
Längd vägg |
< 9 000 |
± 2 |
Höjd vägg |
< 9 000 |
± 2 |
Tjocklek |
72-95 |
± 0,5 |
Råd och anvisningar
Rekommenderade linjelaster på skivväggar av KL-trä
Väggskivstyp |
Lastvärde qRd |
Massivträskiva, 3 skikt |
85 |
Massivträskiva, 3 skikt |
120 |
Massivträskiva, 5 skikt |
185 |
qRd: Dimensionerande värde på vertikal linjelast för en tre meter hög vägg, lastvaraktighet M, klimatklass 1, säkerhetsklass 2.

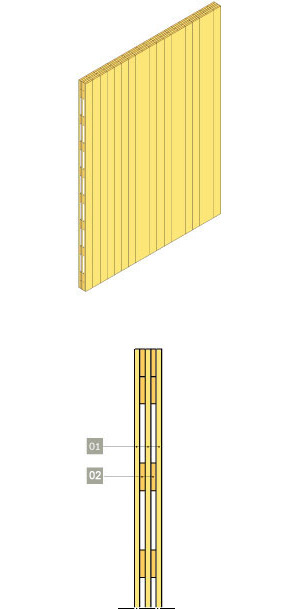

Principlösning. Alternativt utförande

Material
Bärande väggskivor av flerskikts massivträ är uppbyggda av limmade skikt av bräder där vartannat skikt ligger med fiberriktningen vriden 90° (korslagt). Skikten kan vara helt eller delvis uppbyggda av bräder.
Utförande
Skivor med skikt delvis uppbyggda av bräder utförs med ojämnt antal skikt och där enbart udda skikt görs helt täta, se figur.
Antalet skikt och skiktens tjocklek bestämmer skivans bärförmåga och styvhet. Skivornas storlek begränsas av elementens hanterbarhet samt tillgänglig transport- och lyftkapacitet. Skivorna kan sättas samman till stora väggskivor och kompletteras med isolering och fasadbeklädnad till färdiga väggelement.
Elementens höjd bör ur transportsynvinkel understiga 3,6 meter, undantagsvis kan element upp till 4 meters höjd transporteras. För att minimera transportkostnader bör väggelementens längd inte överstiga 12 meter.
Våningshöga skivväggar av massivträ väger normalt från 300 till 2 000 kg beroende på utförande. Väggar levereras normalt med monterade lyftstroppar.
Väggskivstyp |
Tjocklek |
Tyngd |
Flerskikts massivträskiva, special 5 skikt |
90 |
26 |
Råd och anvisningar
Styvhetsvärden för beräkning av bärförmåga och deformation.
Väggtyp |
Elasticitetsmodul parallellt skivan |
Elasticitetsmodul parallellt skivan |
ERK1 |
EK1 |
|
Flerskikts massivträskiva, special 5 skikt |
4 830 MPa |
5 390 MPa |
1 Värden avser vid användning av skivor längre än 2 800 mm och beräknas på tvärsnittets yttermått.
Ingående material
- Bräda, tjocklek 19 mm
- Bräda, tjocklek 19 mm, c 300 mm
Publicerad 2003-09-01
Uppdaterad 2009-12-09

Anslutning mot mellanbjälklag

Material
Bärande del: flerskikts massivträskiva med tjockleken 72-110 mm.
Värmeisolering: utvändig isolering 70-195 mm, invändig isolering 0-70 mm.
Bjälklag av typen kassettbjälklag med friliggande undertak.
Fuktskydd: utvändigt fuktskydd av liggande panel, luftspalt och diffusionsöppen duk. Invändigt fuktskydd av åldersbeständig plastfolie.
Täthet: vindtät duk, plastfolie med klämda skarvar samt tätningslister mellan byggelement.
Utförande
Kassettbjälklaget läggs upp på den bärande väggskivan. Mellan bjälklaget och väggen monteras en rörelseupptagande list som dimensioneras med avseende på upplagstrycket. Kassettbjälklaget fästs till underliggande vägg med vinkelbeslag eller skruvar. Antal skruv och beslag dimensioneras efter de förutsättningar som gäller bygget.
Undertaket kan ingå i bjälklagsleveransen och enbart mindre kompletteringar krävs på byggarbetsplatsen. Alternativt kan undertaket platsbyggas.
Beroende av kravet på ljudisolering, ytskikt med mera kompletteras bjälklagets ovansida med golvgips, tätskikt och klinker/matta i våtrum. För andra utrymmen läggs matta eller parkett.
Ingående material
- Kassettbjälklag
- Yttervägg
- Träskruv
- List för dämpning av flanktransmission
- Del av undertak, monteras på plats
- Styrlist
- Del av panel, monteras på plats
Publicerad 2003-09-01
Uppdaterad 2015-06-18
Se även

Anslutning av takstol

Material
Bärande del: flerskikts massivträskiva med tjockleken 72-110 mm.
Värmeisolering: utvändig isolering 70-200 mm.
Fuktskydd: utvändigt fuktskydd av liggande panel, luftspalt och diffusionsöppen duk. Invändigt fuktskydd av åldersbeständig plastfolie.
Täthet: vindtät duk, plastfolie med klämda skarvar samt tätningslister mellan KL-skiva(korslimmad massivträskiva)/väggelement/styrlist och grund.
Fästdon: vinkelbeslag.
Utförande
Takstolen fästs till massivträskivan med vinkelbeslag, gaffelankare eller skråskruvning direkt i massivträskivan. Dimensionering av förbandet kan göras enligt Boverkets konstruktionsregler, BKR, eller motsvarande. Upplagstrycket mellan takstol och massivträväggen kan bli relativt stort då massivträväggen har relativt liten tjocklek och takstolens underram normalt endast är 45 mm reglar. För att begränsa upplagstrycket kan takstolen byggas på med reglar enligt bild.
Ingående material
- Takstol
- Lastfördelande kloss
- Bärande massiv träskiva
Publicerad 2003-09-01
Uppdaterad 2015-06-18

Principlösning - fogar mellan flerskikts massivträskivor, väggar

Tekniska data
Fogar mellan flerskikts massivträskivor - korslimmade väggskivor i massivträ - utförs enligt bilden och används vid montering på byggarbetsplatsen. Skruvförbandet överför last både längs och tvärs fogens längdriktning. Karakteristiska värden för beräkning av bärförmåga i fogens längdriktning framgår av tabell 1 nedan.
Skruvad skarv
Förbandet består av skruv Spax Ø 5x40 eller likvärdigt och plywoodremsa 12x60 av hållfasthetsklass F20. Centrumavståndet mellan skruvar ska vara större än 40 mm.
Brottgränstillstånd |
Bruksgränstillstånd |
1,51 |
0,52 |
1Maxlast vid 9 mm deformation
2Styvhetsvärdet gäller för deformationer upp till 2 mm
Tabell 1. Karakteristiska värden för dimensionering av bärförmåga i fogens längdriktning (horisontella skjuvkrafter) för sammanfogning av limmade väggskivor.
Limmad fog
Med väggskivor där skarvarna utförs med limmade fogar fås en fog med små deformationer och hög hållfasthet.
Karakteristiska värden för beräkning av fogens bärförmåga framgår av tabell 2. Värden baseras på en fog för en treskiktsskiva (19, 34, 19 mm). Fogen är utförd med epoxilim. Deformationer för beräkning i bruksgräns kan försummas. Fogar i alternativa utföranden och limmer bör provas före användande. För andra dimensioner kontaktas materialtillverkaren.
Tillåten last vinkelrätt fog, |
Tillåten skjuvkraft i fog, |
140 |
35 |
Tabell 2. Karakteristiska värden vid dimensionering av limmad fog.
Ingående material
- Flerskikts massivträskiva
- Plywood P30, 12x60 mm
- Skruv Ø5x40, c > 40 mm
Publicerad 2003-09-01
Uppdaterad 2009-12-09

Anslutning mot ytterväggshörn

Material
Bärande del: flerskikts massivträskiva med tjockleken 73-110 mm.
Utvändiga reglar 45x170-220 mm, invändiga reglar 45x45 mm.
Vindskydd: skivmaterial eller vindtät duk av oorganiskt material.
Värmeisolering: skivor av mineralull.
Utvändig beklädnad: stående träpanel.
Ångspärr: åldringsbeständig plastfolie.
Utförande
Med en bärande stomme av massivträ får man stor frihet att välja uppbyggnaden av ytterhörn. Kompletterande reglar och isolering kan utföras platsbyggda eller vara prefabricerade tillsammans med den bärande flerskiktsskivan. Vindskyddet skruvas eller kläms fast mot regelverket.
Ingående material
- Utvändig beklädnad
- 34x70 Spikläkt
- Vindskyddsväv av oorganiskt material.
- Mineralull
- 45x170-220 Vertikal väggregel, utvändig
- Ångspärr
- Flerskikts massivträskiva
- 45x45 Horisontell väggregel, invändig
- 45 Mineralull
- Invändig beklädnad
- Träskruv
Publicerad 2003-09-01
Uppdaterad 2015-06-18

Fönster i yttervägg

Material
Bärande del: flerskikts massivträskiva med tjockleken 73-110 mm.
Utvändiga reglar 45x170-220 mm, invändiga reglar 45x45 mm.
Vindskydd: skivmaterial eller vindtät duk av oorganiskt material.
Värmeisolering: skivor av mineralull.
Utvändig beklädnad: stående träpanel.
Ångspärr: åldringsbeständig plastfolie.
Drevning: remsor av inplastad mineralull.
Tätning: bottningslist av EPDM-gummi samt fogmassa.
Utförande
Ångspärren kläms mot bottningslist och kompletteras i smygen. Tätningen kompletteras invändigt med fogmassa. Droppbleck monteras mot stödprofil av trä. Spikläkten och den horisontella regeln under karmbottenstycket placeras så att god lutning av fönsterblecket erhålls.
Med en bärande stomme av massivträ får man stor frihet att välja uppbyggnaden av ytterhörn. Kompletterande reglar och isolering kan utföras platsbyggda eller vara prefabricerade tillsammans med den bärande flerskiktsskivan. Vindskyddet skruvas eller kläms fast mot regelverket.
Ingående material
- Utvändig beklädnad
- 34x70 Spikläkt
- Vindskyddsväv av oorganiskt material.
- 45x170-220 Vertikal väggregel, utvändig
- Mineralull
- Ångspärr
- Flerskikts massivträskiva
- 45x45 Horisontell väggregel, invändig
- 45 Mineralull
- Invändig beklädnad
- Fönsterbleck
- Droppbleck
- Smygbräda
Publicerad 2003-09-01
Uppdaterad 2015-06-18

Anslutning mot betongplatta på mark

Material
Bärande del: flerskikts massivträskiva med tjockleken 72-110 mm.
Värmeisolering: utvändig isolering 70-195 mm, invändig isolering 0-70 mm.
Fuktskydd: utvändigt fuktskydd av liggande panel, luftspalt och diffusionsöppen duk. Invändigt fuktskydd av 0,20 mm åldersbeständig plastfolie.
Täthet: vindtät duk, plastfolie med klämda skarvar samt tätningslister mellan massivträskiva/väggelement/styrlist och grund.
Fästdon: expanderande skruv till syll och betongplatta.
Vägg inifrån:
- invändig skiva
- 45-70 mm isolering, reglar c/c 600 mm
- bärande massivträskiva
- 70-195 mm isolering, reglar c/c 600 mm
- vindskyddande skiva eller duk
- luftad panel
Utförande
Väggen kan vara platsbyggd eller prefabricerad. När väggen platsbyggs så levereras en massivträskiva som förses med isolering, tätskikt, fasad, fönster och dörrar på byggplatsen. När väggen är prefabricerad så ingår isolering, tätskikt och eventuellt fasad beroende på typ, samt fönster och dörrar om så är önskvärt. Mot betongplattan monteras en styrlist.
Den prefabricerade väggen ställs ned på betongplattan framför styrlisten.
Massivträskivan skruvas sedan inifrån mot den i betongplattan infästa styrlisten.
I anslutningen mellan vägg och grund råder normalt de högsta tvär- och lyftkrafterna. För att uppfylla krav på bärförmåga och täthet i anslutningen är det viktigt att grunden görs med bra måttoleranser.
Massivträskivan monteras mot styrlist och väggelement skruvas enligt konstruktörens anvisningar. Massivträskivan kompletteras med erforderligt material.
Ingående material
- Flerskikts massivträskiva
- Infästningslist + expander
- Invändig beklädnad, monteras på plats
- Syllisolering
Publicerad 2003-09-01
Uppdaterad 2009-12-09

Bärande yttervägg av flerskikts massivträskiva med liggande limträpanel

Material
Liggande panel av limträ: tjocklek 25 mm, bredd 225 eller 325 mm. Panelens dimension baseras på arkitektoniska skäl.
Fästdon: varmförzinkad trådspik 75-3,1 alternativt rostfri skruv, Ø 4,0x70 med gänglängd större än 35 mm.
Spikläkt: stående 34x70 mm.
Vertikala och horisontella väggreglar:
konstruktionsvirke 45 mm.
Bärande skiva: flerskikts massivträskiva, 85 mm.
Vindskydd: vindtät, diffusionsöppen duk.
Värmeisolering: skivor av mineralull.
Ångspärr: åldersbeständig plastfolie.
Invändig beklädnad: beklädnadsskivor eller träpanel.
Exempel vägg tj=391 mm
U-värde: cirka 0,16 W/m2 °C.
Vertikal bärförmåga, h=2 800: cirka 85-180 kN/m.
Utförande
Väggen kan tillverkas i sin helhet på fabrik eller platsbyggas. Principuppbyggnaden är densamma i båda fallen. Massivträskivorna sätts ihop till stora skivor och kompletteras med åldersbeständig plastfolie och isolering mot den varma sidan. Utvändigt vindskydd distanseras från massivträskivan med reglar eller distanserad läkt.
Panelen eller annan utvändig beklädnad görs enligt gängse standard.
Invändigt kan massivträskivan kompletteras direkt med en invändig gips eller med ytterligare isolering. En mindre isolerad spalt på insidan är att föredra då den kan tjäna som installationsutrymme.
Ingående material
- 25 Limträpanel
- 34x70 Spikläkt
- Vindskyddsväv
- 45x195 Regel
- 195 Isolering
- 83 Flerskikts massivträskiva
- Åldersbeständig plastfolie
- 45x45 Regel
- 45 Isolering
- 15 Gipsskiva
Publicerad 2003-09-01
Uppdaterad 2009-12-09

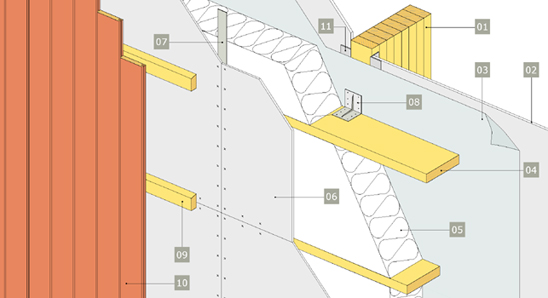

Fasadsystem i skivmaterial

Yttervägg med plywood

Material
Utvändig beklädnad alternativ 1: Plywood av barr eller lövträ avsedd för användning utomhus.
Utvändig beklädnad alternativ 2: Plywood med filmbehandlad yta avsedd för utomhusbruk.
Spikläkt: konstruktionsvirke 34x45 mm respektive 34x70 mm G4-2 eller bättre.
Vertikal och horisontell väggregel: konstruktionsvirke 45 mm.
Vindskydd: skivmaterial, utvändigt godkänd och fukttålig skiva.
Värmeisolering: skivor av mineralull.
Ångspärr: åldersbeständig plastfolie.
Invändig beklädnad: beklädnadsskivor eller träpanel.
Utförande
Plywoodskivorna monteras mot vertikala eller horisontella spisläkt. På marknaden finns även andra system med läkt och profiler av stål och aluminium.
Vertikala träläkt monteras med varmförzinkad spik. Alternativt kan rostskyddsbehandlad skruv avsedd för utomhusbruk användas. Spikläkten för ytterpanel fästs vid användning av distanshylsor via dessa genom vindskyddet och det yttre isolerskiktet fast mot de vertikala reglarna. Alternativt används horisontella reglar i det yttre isolerskiktet och då fästes spikläkten i dessa. Den nedersta, och eventuellt den översta, placeras så att avståndet från panelände till infästningen blir 100-150 mm. Ångspärren monteras så att nederkanten kläms mot plattan. Horisontella läkt som förhindrar ventilationenf av luftspalten får inte förekomma. Luftspalten ska utformas så att risken för dold brandspridning bakom fasaden minskas. Detta gäller främst fasader i högre byggnader med fler än tre våningar där luftspalten behöver avgränsas vid brandcellsgräns.
Horisontella läkt ska fästas mot vertikala luftningsläkt eller distansplattor, till exempel av 12 mm plywood, så att en kontinuerlig luftning av skivornas baksida sker. Horisontella läkt som monteras mot luftningsläkt eller distanser bör minst ha en tjocklek av 34 mm för att läkten ska kunna spänna fritt.
Avståndet mellan läkten bestäms bland annat av skivtjocklek och skivtyp. Ett lämpligt avstånd mellan läkten för 12 mm plywood är 600 mm. För exakta uppgifter se rekommendationer från respektive tillverkare. Avståndet mellan läktens ändar och skivkant bör i vertikal riktning vara ≥ 10 mm.
Plywoodskivor monteras med rostfri stålskruv för att förhindra missfärgning av skivorna närmast skruven. Hål för synliga skruv, till exempel med runt eller ovalt huvud, bör förborras 1 mm större än skruvens innerdiameter. Alternativt kan självborrande skruv med försänkt huvud användas. Skruvskallar och området närmast skruv ska behandlas med en penetrerande grundolja för att förhindra vattenupptagning i skivan. För obehandlade skivor fås en tillräcklig försegling om ytan inklusive skruv målas med en täckande färg eller lack. I filmbehandlade skivor förseglas skruvhålen med en tät fogmassa. Alternativt kan skruv med tätningsbricka användas. Skruvarnas längd ska vara minst 2,5 x skivtjockleken. Skruvavståndet längs kant ska vara ≤ 300 mm och i skivans mitt ≤ 600 mm. Minsta avstånd mellan skruv och skivkant är lika med skivans tjocklek dock minst 10 mm.
Skarvar mellan skivor ska utföras med ett mellanrum så att skivorna ska kunna röra sig. Avståndet mellan skivorna ska motsvara skivtjockleken dock minst 10 mm. Stumfogar får inte förekomma eftersom de dels förhindrar rörelser, dels medför risk för fuktupptagning på grund av kapillär sugning. Skarvar utformas så att vattenupptagning längs kanterna och i bakomliggande konstruktion förhindras. Horisontella skarvar ska utföras med fasade skivkanter eller med ett längsgående plåtbleck som skyddar underliggande material. Vertikala skarvar utförs öppna eller med täckande läkt som skruvas över fogen. Skivornas kanter ska alltid förseglas för att undvika fuktupptagning och sprickbildning i ytan närmast kant. Öppna fogar ≥ 10 mm kan alternativt fyllas med lämplig fogmassa.
Bild 1. Öppen vertikal fog.
Bild 2. Vertikal fog med täckläkt.
Bild 3. Öppen horisontal fog vid vertikala läkt.
Bild 4. Sluten horisontal fog.
Bild 5. Öppen fog med z-profil.
Bild 6. Avrundade kanter ger ett jämntjockt färgskikt.
Bild 7. Skarpa kanter ger otillräcklig tjocklek hos färgskiktet.
Bild 8. Utformning av kanter vid horisontal skivfog. Skivfog med fasade parallella kanter.
Bild 9. Utformning av kanter vid horisontal skivfog. Skivfog med plåtprofil. Skivornas utsida, kanter och insida närmast kanter ytbebehandlas.
Bild 10. Exempel på öppen respektive sluten fog i hörn.
Bild 11. Exempel på öppen respektive sluten fog i hörn.
Bild 12. Anslutning av fönster i yttervägg med luftad fasad.

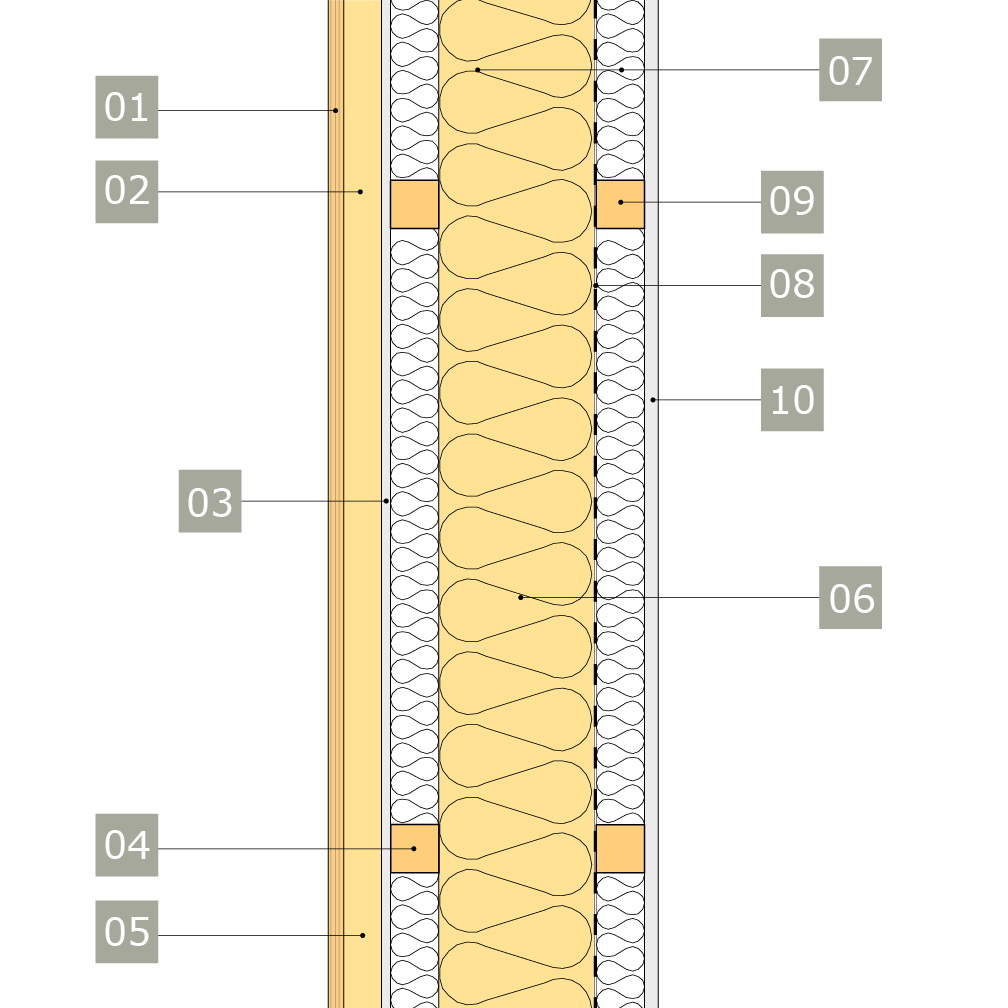

Ingående material
- Plywood.
- Luftspalt/kapillärbrytande spalt.
- Vindskydd av oorganiskt material.
- Yttre isolerskikt med horisontell väggregel, alternativt distanshylsor
- Spikläkt.
- Vertikal väggregel.
- Värmeisolering.
- Ångspärr.
- Horisontell väggregel, så kallad installationsskikt.
- Invändig beklädnad.
Publicerad 2003-09-01
Uppdaterad 2014-01-27

Yttervägg med flerskiktsskiva

Material
Utvändig beklädnad: Flerskiktsskiva
Läkt: konstruktionsvirke 34x45 mm respektive 34x95 mm G4-2 eller bättre.
Vertikal och horisontell väggregel: konstruktionsvirke 45 mm.
Vindskydd: skivmaterial, utvändigt godkänd och fukttålig skiva.
Värmeisolering: skivor av mineralull.
Ångspärr: åldersbeständig plastfolie.
Invändig beklädnad: beklädnadsskivor eller träpanel.
Utförande
Flerskiktsskivorna monteras mot vertikala eller horisontella träläkt. På marknaden finns även andra system med läkt och profiler av stål och aluminium.
Vertikala spikläkt monteras med varmförzinkad spik i stående väggregel. Alternativt kan rostskyddsbehandlad skruv avsedd för utomhusbruk användas. Spikläkten fästs vid användning av distanshylsor via dessa genom vindskyddet och det yttre isolerskiktet fast mot de vertikala väggreglarna. Alternativt används horisontella reglar i det yttre isolerskiktet och då fästes spikläkten i dessa. Den nedersta, och eventuellt den översta, placeras så att avståndet från panelände till infästningen blir 100-150 mm. Ångspärren monteras så att nederkanten kläms mot plattan. Horisontell läkt som förhindrar ventilationen av luftspalten får inte förekomma. Luftspalten ska utformas så att risken för dold brandspridning bakom fasaden minskas. Detta gäller främst fasader i högre byggnader med fler än tre våningar där luftspalten behöver avgränsas vid brandcellsgräns.
Horisontella läkt ska fästas mot vertikala luftningsläkt eller distansplattor, till exempel av 12 mm plywood, så att en kontinuerlig luftning av skivornas baksida sker. Horisontella läkt som monteras mot luftningsläkt eller distanser bör minst ha en tjocklek av 34 mm för att läkten ska kunna spänna fritt.
Avståndet mellan läkten bestäms bland annat av skivtjocklek och skivtyp. Dimensionering av läkt och infästningar görs för varje enskilt fall. Ett lämpligt avstånd mellan läkten för 20 mm flerskiktsskiva är 600 mm. För exakta uppgifter se rekommendationer från respektive tillverkare. Avståndet mellan läktens ändar och skivkant bör i vertikal riktning vara ≥ 10 mm.
Flerskiktsskivor monteras med rostfri stålskruv för att förhindra missfärgning av skivorna närmast skruven. Självborrande skruv med försänkt huvud bör användas. Alternativt kan skruvar med runt eller ovalt huvud användas. Hål för dessa bör förborras 1 mm större än skruvens innerdiameter. Skruvskallar och området närmast skruv ska behandlas med en penetrerande grundolja för att förhindra vattenupptagning i skivan. Alternativt kan skruv med tätningsbricka användas. Skivor och skruv ytbehandlas med ett färgsystem avsett för trä utomhus, till exempel en täckande grund- och toppfärg. Skruvarnas diameter ska vara ≥ 4,2 mm. Skruvarnas förankringslängd i läkten ska vara minst 6 x skruvdiametern. Skruvavståndet längs kant och i skivans mitt ska vara ≤ 400 mm. Minsta avstånd mellan skruv och skivkant ska vara ≥ 20 mm eller enligt rekommendationer från tillverkaren. Minsta avstånd mellan skruv och kant i läkt ska vara 17 mm.
Skarvar mellan skivor ska utföras med ett mellanrum så att skivorna ska kunna röra sig. Avståndet mellan skivorna ska motsvara skivtjockleken dock minst 10 mm. Stumfogar får inte förekomma eftersom de dels förhindrar rörelser, dels medför risk för fuktupptagning på grund av kapillär sugning. Skarvar utformas så att vattenupptagning längs kanterna och i bakomliggande konstruktion förhindras. Horisontella skarvar ska utföras med fasade skivkanter eller med ett längsgående plåtbleck som skyddar underliggande material. Vertikala skarvar utförs öppna eller med täckande läkt som skruvas över fogen. Skivornas kanter ska alltid förseglas, för att undvika fuktupptagning och sprickbildning i ytan närmast kant. Förseglingen kan till exempel bestå av en penetrerande grundolja och en täckande färg eller lack avsedd för trä utomhus.
Bild 1. Öppen vertikal fog.
Bild 2. Vertikal fog med täckläkt.
Bild 3. Öppen horisontal fog vid vertikala läkt.
Bild 4. Sluten horisontal fog.
Bild 5. Öppen fog med z-profil.
Bild 6. Avrundade kanter ger ett jämntjockt färgskikt.
Bild 7. Skarpa kanter ger otillräcklig tjocklek hos färgskiktet.
Bild 8. Utformning av kanter vid horisontal skivfog. Skivfog med fasade parallella kanter.
Bild 9. Utformning av kanter vid horisontal skivfog. Skivfog med plåtprofil. Skivornas utsida, kanter och insida närmast kanter ytbebehandlas.
Bild 10. Exempel på öppen respektive sluten fog i hörn.
Bild 11. Exempel på öppen respektive sluten fog i hörn.
Bild 12. Anslutning av fönster i yttervägg med luftad fasad.
Ingående material
- Flerskiktsskiva.
- Luftspalt/kapillärbrytande spalt.
- Vindskydd av oorganiskt material.
- Yttre isolerskikt med horisontell väggregel, alternativt distanshylsor.
- Spikläkt.
- Vertikal väggregel.
- Värmeisolering.
- Ångspärr.
- Horisontell väggregel, så kallad installationsskikt.
- Invändig beklädnad.
Publicerad 2003-09-01
Uppdaterad 2014-01-27

Yttervägg med cementbunden spånskiva

Material
Utvändig beklädnad: Cementbunden spånskiva 10 mm
Spikläkt: konstruktionsvirke 34x45 mm respektive 34x95 mm G4-2 eller bättre.
Vertikal och horisontell väggregel: konstruktionsvirke 45 mm.
Vindskydd: skivmaterial, utvändigt godkänd och fukttålig skiva.
Värmeisolering: skivor av mineralull.
Ångspärr: åldersbeständig plastfolie.
Invändig beklädnad: beklädnadsskivor eller träpanel.
Utförande
Cementbundna spånskivor monteras mot vertikala eller horisontella träläkt. På marknaden finns även andra system med läkt och profiler av stål.
Vertikal spikläkt monteras med varmförzinkad trådspik i stående väggregel. Alternativt kan rostskyddsbehandlad skruv avsedd för utomhusbruk användas. Spikläkten fästs vid användning av distanshylsor via dessa genom vindskyddet och det yttre isolerskiktet fast mot de vertikala väggreglarna. Alternativt används horisontella reglar i det yttre isolerskiktet och då fästes spikläkten i dessa. Den nedersta, och eventuellt den översta, placeras så att avståndet från panelände till infästningen blir 100-150 mm. Ångspärren monteras så att nederkanten kläms mot plattan. Horisontell läkt som förhindrar ventilationen av luftspalten får inte förekomma. Luftspalten ska utformas så att risken för dold brandspridning bakom fasaden minskas. Detta gäller främst fasader i högre byggnader med fler än tre våningar där luftspalten behöver avgränsas vid brandcellsgräns.
Horisontella läkt ska fästas mot vertikala luftningsläkt eller distansplattor, till exempel av 12 mm plywood, så att en kontinuerlig luftning av skivornas baksida sker. Horisontella läkt som monteras mot luftningsläkt eller distanser bör minst ha en tjocklek av 34 mm för att läkten ska kunna spänna fritt. Vid skivskarv ska läktens bredd vara ≥ 95 mm för att kunna uppfylla kravet på minsta skruvavstånd till skivkant.
Avståndet mellan läkten bestäms bland annat av skivtjocklek och skivtyp. Dimensionering av läkt och infästningar görs för varje enskilt fall. Ett lämpligt avstånd mellan läkten för 10 mm cementbunden spånskiva är 600 mm. För exakta uppgifter se rekommendationer från respektive tillverkare. Avståndet mellan läktens ändar och skivkant bör i vertikal riktning vara ≥ 10 mm.
Cementbundna spånskivor monteras med rostfri stålskruv för att förhindra missfärgning av skivorna närmast skruven. Skruvarna ska ha en diameter ≥ 4,2 mm. Hål för skruvarna ska förborras 3 mm större än skruvens innerdiameter för att möjliggöra temperatur- och fuktrörelser i skivan. Alternativt kan självborrande skruv användas, se rekommendationer från respektive tillverkare. Försänkta skruv ska undvikas eftersom de förhindrar skivans rörelser. Alternativt kan skruv med tätningsbricka användas. Skruvarnas förankringslängd i träläkten ska vara minst 6 x skruvdiametern. Skruvavståndet längs kant och i skivans mitt ska vara ≤ 500 mm. Skruvavståndet till vertikala kanter ska vara ≥ 20 mm och till horisontella kanter ≥ 70 mm. Minsta avstånd mellan skruv och kant i läkt ska vara 17 mm.
Skarvar mellan skivor ska utföras med ett mellanrum så att skivorna ska kunna röra sig. Ett mellanrum av minst 10 mm ska finnas för varje 1200 mm skiva. Stumfogar får inte förekomma eftersom de dels förhindrar rörelser, dels medför risk för fuktupptagning på grund av kapillär sugning. Skarvar kan utföras öppna eller med elastisk fogmassa enligt rekommendationer från skivtillverkare. Skarvar utformas så att vattenupptagning längs kanterna och i bakomliggande konstruktion förhindras. Horisontella skarvar ska utföras med fasade skivkanter eller med ett längsgående plåtbleck som skyddar underliggande material. Vertikala skarvar utförs öppna eller med täckande läkt som skruvas över fogen. Bearbetade kanter i genomfärgade skivor bör kantförseglas att undvika kalkutfällningar.
Kantförsegling görs med alkaliresistent färg för cementbaserade produkter enligt skivtillverkarens rekommendationer.
Bild 1. Öppen vertikal fog.
Bild 2. Vertikal fog med täckläkt.
Bild 3. Öppen horisontal fog vid vertikala läkt.
Bild 4. Sluten horisontal fog.
Bild 5. Öppen fog med z-profil.
Bild 6. Avrundade kanter ger ett jämntjockt färgskikt.
Bild 7. Skarpa kanter ger otillräcklig tjocklek hos färgskiktet.
Bild 8. Utformning av kanter vid horisontal skivfog. Skivfog med fasade parallella kanter.
Bild 9. Utformning av kanter vid horisontal skivfog. Skivfog med plåtprofil. Skivornas utsida, kanter och insida närmast kanter ytbebehandlas.
Bild 10. Exempel på öppen respektive sluten fog i hörn.
Bild 11. Exempel på öppen respektive sluten fog i hörn.
Bild 12. Anslutning av fönster i yttervägg med luftad fasad.
Ingående material
- Cementbunden spånskiva.
- Luftspalt/kapillärbrytande spalt.
- Vindskydd av oorganiskt material.
- Yttre isolerskikt med horisontell väggregel, alternativt distanshylsor.
- Spikläkt.
- Vertikal väggregel.
- Värmeisolering.
- Ångspärr.
- Horisontell väggregel, så kallad installationsskikt.
- Invändig beklädnad.
Publicerad 2003-09-01
Uppdaterad 2014-01-27
Industriyttervägg

Principlösning

Tekniska data
Egentyngd: cirka 0,20 kN/m2.
Brandmotstånd: avskiljande eller bärande vägg med stomme av reglar med mellanliggande isolering av stenull, λ-klass 37, med densitet >28 kg/m3 och invändig och utvändig beklädnad av 15 mm gipsskiva, uppfyller kraven för brandteknisk klass EI 60. Bärande regelvägg, som på den ena sidan har dubbla 13 mm gipsskivor, varav den yttre uppfyller kraven EI 60 och den inre består av enkel 13 mm gipsskiva, uppfyller klass EI 60 vid brandpåverkan från den sida som har dubbla gipsskivor.
För bärförmåga vid brand (R) måste dimensioner av träregel, last i brandfallet och hållfasthetsklass vara kända.
Råd och anvisningar
Vägg med limträpelare och horisontella reglar och skivmaterial.
Spik, skruv och byggbeslag ska vara av varmförzinkat stål eller ha lägst motsvarande korrosionsskydd. Regelverket med ut- och invändiga gipsskivor en del av byggnadens vindstabilisering. Men vanligtvis stagas limträstommen separat. I samband med monteringen bör remsor av till exempel åldringsbeständig plastfolie monteras på utsidan av limträpelarna. På limträpelarna monteras vinkelbeslag centrumavstånd ≤ 600 mm. Därefter monteras bandstål centrumavstånd 1 200 mm i hammarband eller takstol och syll. Reglarna monteras på vinkelbeslaget och i bandstålet. De utvändiga beklädnadsskivorna (vindskydd) skruvas i reglar och bandstål. Väggen isoleras inifrån och täcks med ångspärr där våden bakom pelarens insida kläms mot väggvåden, mellan väggbeklädnadsskiva och fogband samt mot hörnprofil i plåt enligt beskrivning.
Väggens insida täcks av beklädnadsskiva som skruvas i bandstål och reglar och hörnprofiler i plåt.
Typdetaljer
På separata sidor redovisas träbyggnadstekniska typdetaljer för industriyttervägg med pelarstomme av limträ med horisontella reglar.
Ingående material
- Väggpelare av limträ, centrumavstånd enligt konstruktörens anvisningar.
- Invändig beklädnad av skivmaterial.
- Ångspärr av 0,20 mm åldersbeständig plastfolie.
- Horisontella reglar av lättreglar.
- Värmeisolering av till exempel mineralull.
- Vindskydd av diffusionsöppet skivmaterial.
- Fästband av plåtband, till exempel 50x1,0 mm.
- Vinkelbeslag av varmförzinkad stål.
- Spikläkt.
- Utvändig beklädnad av träpanel.
- Hörnprofil.
Publicerad 2003-09-01

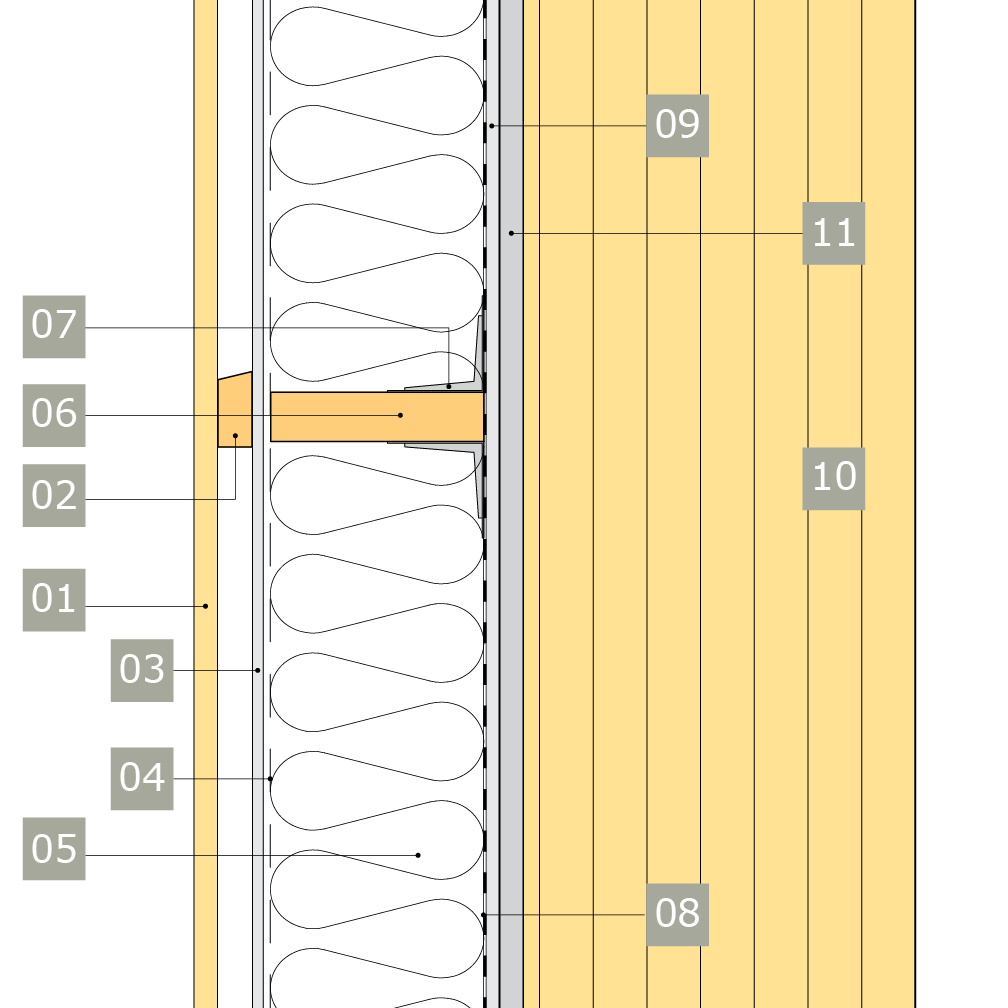

Vertikalsnitt i väggmitt

Material
Väggreglar: horisontellt bärverk av konstruktionsvirke 45x145 mm.
Spikläkt: virke G4-2 eller bättre 34x70 mm med lutande översida.
Värmeisolering: skivor av mineralull.
Vindskydd: skivmaterial, utvändigt godkänd och fukttålig skiva.
Invändig beklädnad: 13 mm spånskiva, 12 mm medelhård board eller 13 mm gipsskiva.
Utvändig beklädnad: träpanel.
Fästbeslag: 2 st vinkelbeslag 60x60x2,0 mm.
Plåtband: bandstål 50x1,0 mm.
Hörnprofil: vinkelprofil av plåt.
Utförande
Plåtband som fixerar reglarna och utgör underlag för in- och utvändig skivbeklädnad fästs i takstol eller hammarband och i syll. Syllen skruvas med expanderande skruv i grundkonstruktionen. På limträpelarnas utsida monteras ångspärr av åldringsbeständig plastfolie som sedan kläms mot väggens ångspärr.
Ingående material
- Utvändig beklädnad.
- Spikläkt.
- Vindskydd.
- Plåtband.
- Värmeisolering.
- Väggregel.
- Fästbeslag.
- Ångspärr.
- Invändig beklädnad.
- Limträpelare.
- Hörnprofil.
Publicerad 2003-09-01
Uppdaterad 2014-01-27
Se även

Horisontalsnitt i väggmitt

Material
Väggreglar: horisontellt bärverk av konstruktionsvirke 45x220 mm.
Spikläkt: dimensionshyvlat virke 34x70 mm G4-3 med lutande översida.
Värmeisolering: skivor av mineralull.
Vindskydd: gipsskivor, spånskivor, träfiberskivor eller plywood.
Invändig beklädnad: 13 mm spånskiva, 12 mm medelhård board eller 13 mm gipsskiva.
Utvändig beklädnad: träpanel.
Fästbeslag: 2 st vinkelbeslag 60x60x2,0 mm.
Plåtband: bandstål 50x1,0 mm.
Hörnprofil: vinkelprofil av plåt.
Utförande
Plåtband som fixerar reglarna och utgör underlag för in- och utvändig skivbeklädnad fästs i takstol eller hammarband och i syll. Syllen skruvas med expanderande skruv i grundkonstruktionen. På limträpelarnas utsida monteras ångspärr av åldringsbeständig plastfilm som sedan kläms mot väggens ångspärr.
Ingående material
- Utvändig väggbeklädnad.
- Vindskydd.
- Plåtband.
- Väggregel.
- Värmeisolering.
- Fästbeslag.
- Ångspärr.
- Invändig väggbeklädnad.
- Limträpelare.
Publicerad 2003-09-01
Se även
Icke bärande yttervägg

Principlösning

Tekniska data
Egentyngd: cirka 0,30 kN/m2.
Råd och anvisningar
Det förtillverkade väggelementet monteras så långt ut i fasadliv som möjligt för att möjliggöra isolering av bjälklagskant och bärande innervägg och därigenom nedbringa köldbryggeeffekterna. Detta ställer dock höga krav på infästningar och luft- och brandtätning mellan element och vägg samt på arbetsutförandet.
Väggelementet sätts på plats med mellanlägg av icke fuktkänsligt material, till exempel plast, fästs med beslag och expanderande skruv i stommen. Drevningen runt elementet bör vara av åldringsbeständigt material. Ångspärren i väggen kläms slutligen med cellgummilist i spalten mellan elementets yttersidor och stommen. Gäller runt om elementet.
Typdetaljer
På separata sidor redovisas träbyggnadstekniska typdetaljer för icke bärande yttervägg med förtillverkade väggelement med stomme av konstruktionsvirke.
Ingående material
- Väggreglar av konstruktionsvirke, centrumavstånd ≤600 mm.
- Byggnadsstomme av betong.
- Syll av konstruktionsvirke.
- Ångspärr av 0,20 mm åldersbeständig plastfilm.
- Kantisolering av mineralull.
- Värmeisolering av mineralull.
- Vindskydd av skivbeklädnad.
- Vindskydd över elementfogar av skivmaterial. Tätad översida.
- Drevning av mineralull.
- Infästningsbeslag.
- Invändig beklädnad av beklädnadsskivor eller träpanel.
- Luftspalt.
Publicerad 2003-09-01

Anslutning mot grundkonstruktion

Material
Syll: konstruktionsvirke 45 mm.
Väggreglar: lättregel 45 mm, centrumavstånd ≤ 600 mm.
Syllisolering: inplastad mineralullsremsa eller list av EPDM-gummi, samma bredd som syllen.
Ångspärr: åldringsbeständig plastfolie.
Invändig beklädnad: beklädnadsskiva eller spontad träpanel.
Fästbeslag: vinkelbeslag 60x60x2 mm.
Värmeisolering: skivor av mineralull.
Vindskydd: skivmaterial. Utvändigt godkänd och fukttålig skiva.
Utvändig beklädnad: murverk.
Utförande
Fästbeslag monteras med skruv eller ankarspik i väggelementet. Väggelementen ställs på syllisolering samt fästs i stommen med expanderande skruv enligt konstruktörens anvisningar. Ångspärren kläms med gummilist mellan stomme och elementets yttersidor.
Ingående material
- Ytterväggsbeklädnad.
- Yttre isolerskikt med horisontell väggregel, alternativt distanshylsor.
- Vindskydd.
- Syll.
- Droppbleck.
- Kantbalksisolering.
- Väggregel.
- Ångspärr.
- Horisontell väggregel, så kallas installationsskikt.
- Invändig väggbeklädnad.
- Värmeisolering.
- Syllisolering.
- Fästbeslag.
Publicerad 2003-09-01
Uppdaterad 2014-01-27
Se även

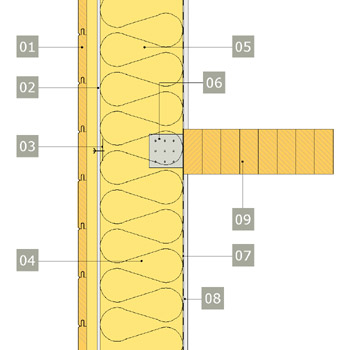

Anslutning mot mellanbjälklag

Material
Väggreglar:syll/hammarband: konstruktionsvirke 45 mm.
Ångspärr: åldringsbeständig plastfolie.
Invändig beklädnad: beklädnadsskiva eller spontad träpanel.
Värmeisolering: skivor av mineralull.
Vindskydd: skivmaterial, utvändigt godkänd och fukttålig skiva.
Kantisolering: mineralull som täcks med vindskyddsskiva. Vindskyddsskivans översida tätas.
Fästbeslag syll och hammarband: vinkelbeslag 60x60x2,0 mm.
Utförande
Fästbeslagen monteras i bjälklaget. Väggelementet monteras på bjälklaget så att bjälklagskanten kan isoleras för att köldbrygga ska undvikas. Kantisoleringen ska innehålla vindskyddskraven.
Ingående material
- Murverk.
- Yttre isolerskikt med horisontell väggregel, alternativt distanshylsor.
- Vindskydd.
- Vindskydd.
- Kantisolering.
- Värmeisolering.
- Syll.
- Ångspärr.
- Horisontell väggregel, så kallad installationsskikt.
- Invändig väggbeklädnad.
- Fästbeslag.
- Drevning.
- Hammarband.
Publicerad 2003-09-01
Uppdaterad 2014-01-27
Se även

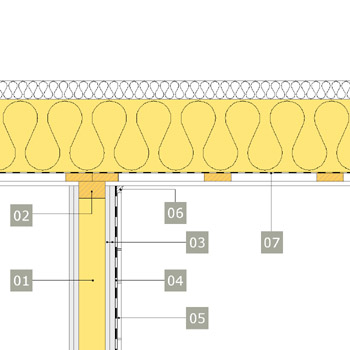

Anslutning mot vindsbjälklag

Material
Väggreglar: hammarband: konstruktionsvirke 45 mm.
Ångspärr: åldringsbeständig plastfolie.
Värmeisolering: skivor av mineralull.
Fästbeslag: vinkelbeslag 60x60x2,0 mm.
Vindskydd: skivmaterial, utvändigt godkänd och fukttålig skiva.
Kantisolering: mineralull som täcks med vindskyddsskiva.
Utförande
Väggelementet monteras mot vindsbjälklagets undersida och mellanbjälklagets översida. Bjälklagskanterna isoleras väl för att köldbryggor ska motverkas. Spalten mellan bjälklag och element drevas med mineralullsremsa och täcks med vindskyddsskiva mot luftspalten.
Ingående material
- Kortling.
- Luftspalt, max 25 mm.
- Kantisolering.
- Luftspalt.
- Yttre isolerskikt med horisontell väggregel, alternativt distanshylsor.
- Vindskydd.
- Värmeisolering.
- Murverk.
- Hammarband.
- Väggregel.
- Ångspärr.
- Horisontell väggregel, så kallad installationsskikt.
- Fästbeslag.
Publicerad 2003-09-01
Uppdaterad 2016-04-29
Se även

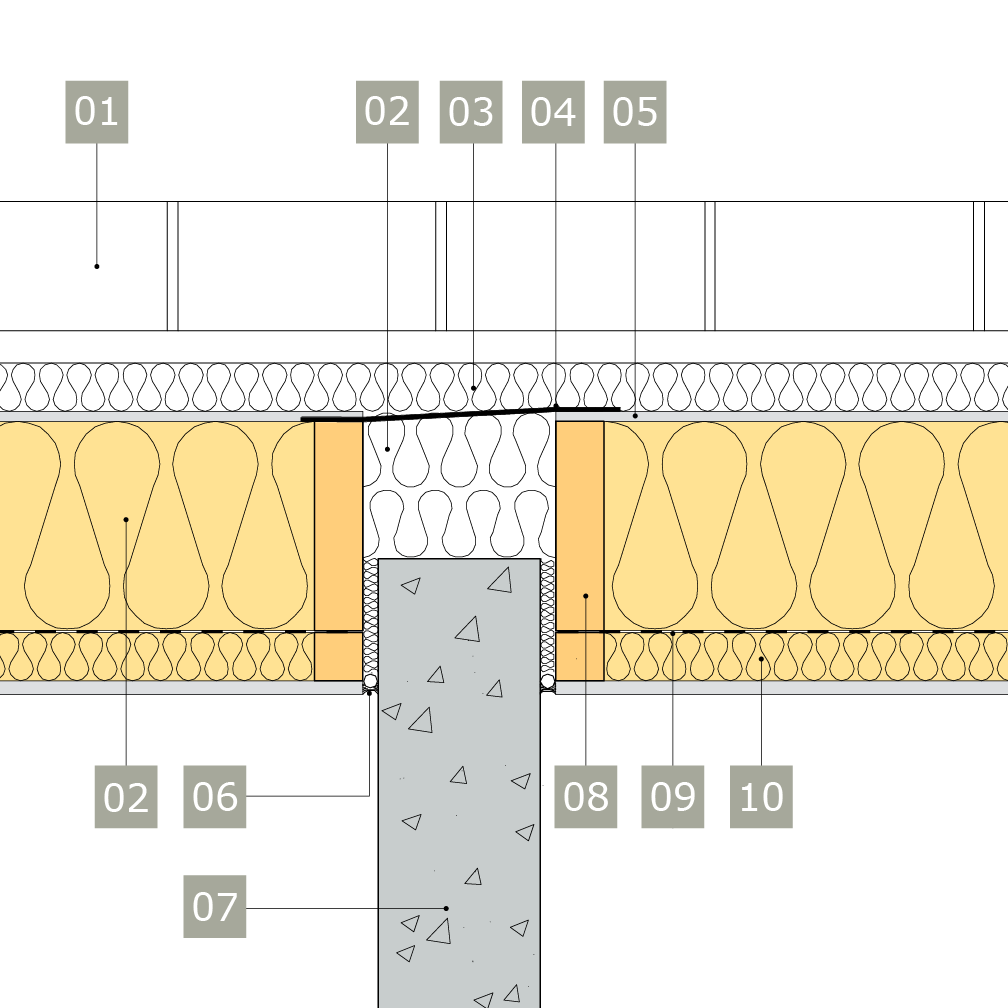

Anslutning mot bärande innervägg

Material
Väggreglar: konstruktionsvirke 45 mm, centrumavstånd ≤ 600 mm.
Ångspärr: åldringsbeständig plastfolie.
Invändig beklädnad: beklädnadsskiva eller spontad träpanel.
Tätningslist: cellgummilist.
Drevning: remsa av inplastad mineralull.
Vindskydd: skivmaterial, utvändigt godkänd och fukttålig skiva.
Utförande
Fogen mellan element och stomme drevas med till exempel mineralull och täcks med tätningslist och fogmassa. Öppningen mellan väggelement i sidled isoleras med mineralull och täcks med vindskyddsskiva.
Ingående material
- Murverk.
- Värmeisolering.
- Yttre isolerskikt med horisontell väggregel, alternativt distanshylsor.
- Vindskydd.
- Vindskydd.
- Tätningslist, tätmassa.
- Mellanvägg.
- Väggregel.
- Ångspärr.
- Horisontell väggregel, så kallad installationsskikt.
- Invändig beklädnad.
Publicerad 2003-09-01
Uppdaterad 2014-01-27
Se även

Anslutning mot ytterväggshörn

Material
Väggreglar: konstruktionsvirke 45 mm, centrumavstånd ≤ 600 mm.
Ångspärr: åldringsbeständig plastfolie.
Invändig beklädnad: beklädnadsskiva eller spontad träpanel.
Tätningslist: EPDM-gummi eller motsvarande.
Fogmassa: brandtätningsfogmassa.
Vindskydd: skivmaterial, utvändigt godkänd och fukttålig skiva.
Utförande
Gavelelement och väggelement sammankopplas med beslag centrumavstånd ≤ 600 mm. Plastad mineralullsremsa 120x20 mm anbringas mellan elementen samt mellan gavelelement. Ytterväggselementets ångspärr är inbyggd i elementet bakom det invändiga installationsskiktet. Springan mellan väggelement och pelare tätas med fogmassa.
Ingående material
- Murverk.
- Yttre isolerskikt med horisontell väggregel, alternativt distanshylsor.
- Vindskydd.
- Väggregel.
- Luftspalt.
- Vindskydd.
- Värmeisolering.
- Drevning.
- Bjälklagskant.
- Fogmassa.
- Pelarstomme.
- Ångspärr.
- Horisontell väggregel, så kallad installationsskikt.
- Invändig väggbeklädnad.
Publicerad 2003-09-01
Uppdaterad 2014-01-27
Se även
Fönster i ytterväggar

Principlösning

Råd och anvisningar
Trävirke ska vid inbyggnad ha en fuktkvot av högst 18 %. Spik, skruv och byggbeslag ska vara av varmförzinkat stål eller ha lägst motsvarande korrosionsskydd.
Innan fönstret monteras ska ångspärren skäras till så att en cirka 200 mm bred remsa lämnas i fönsterhålet. Ångspärren kläms mellan fönsterkarm och sidostycken eller motsvarande med hjälp av bottningslist av EPDM-gummi. I hörn, där ångspärren skurits i 45° vinkel, skarvas plastfolien och kläms med påsalning alternativt fönsterbänk. Fönstret passas in i fönsterhålet med hjälp av kilar. Därefter skruvas fönstrets karmsidostycken i regelverket. Kilar får inte förekomma mellan karmöverstycke och regelverk eftersom vertikala laster inte får överföras till fönstret. Drevning sker utifrån mot bottningslisten.
Det är viktigt att montera droppbleck så att fönsterkarm och båge skyddas mot regn. Det innebär att blecket bör monteras mot väggregelkonstruktionen innan vindskyddet monteras. Droppblecket monteras mot stödläkt som täcker spalten mellan fönsterkarm och byggnadsstomme.
Fönsterbleck monteras så att dels luftning av ytterväggspanelen medges, dels tillräcklig lutning av blecket möjliggörs. I vissa fall kan en särskild stödprofil vara befogad för att inte ett långt utskjutande fönsterbleck ska riskera att brytas.
De inre smygbräderna spikas mot regelverket så att en klämning mot karmsidostycket erhålls. Fönsterfoder eller bottenbräda spikas så att smygbrädans kant döljs. För att ge en bättre ljusspridning till rummet är det önskvärt att smygbräderna vinklas eller lutas. Om fönstret placeras indraget i fasaden kan det vara en utseendemässig fördel om även de yttre smygbräderna vinklas.
Typdetaljer
På separata sidor redovisas träbyggnadstekniska typdetaljer för yttervägg med fönster och väggreglar av konstruktionsvirke eller lättreglar.
Ingående material
- Invändig väggbeklädnad av skivmaterial eller spontad träpanel.
- Horisontell väggregel, så kallad installationsskikt.
- Ångspärr av åldersbeständig plastfolie.
- Väggreglar av konstruktionsvirke.
- Invändig fönsterbänk.
- Smyglist.
- Fönsterkarm.
- Tätningslist av EPDM cellgummi eller massivgummi.
- Drevning av remsor av inplastad mineralull.
- Fönsterbleck av plåt.
- Droppnäsa.
- Smygbräda av hyvlat virke.
- Foderbräder av hyvlat virke.
- Yttre isolerskikt med horisontell väggregel, alternativt distanshylsor.
- Vindskydd av diffusionsöppet oorganiskt material.
- Spikläkt av konstruktionsvirke.
- Luftspalt, ventilerande och kapillärbrytande.
- Utvändig beklädnad av träpanel.
Publicerad 2003-09-01
Uppdaterad 2014-01-27
Se även
- Vägg med reglar av konstruktionsvirke i två skikt – alt 1, vertikalsektion
- Vägg med reglar av konstruktionsvirke i två skikt – alt 1, horisontalsnitt, vinklad smyg
- Vägg med reglar av konstruktionsvirke i två skikt – alt 2, vertikalsektion
- Vägg med reglar av konstruktionsvirke i två skikt – alt 2, horisontalsnitt, rak smyg
- Vägg med reglar av konstruktionsvirke i ett skikt – anslutning mot skalmur
- Dimensionering
- Brand

Vägg med reglar av konstruktionsvirke i två skikt – alternativ 1, vertikalsektion

Material
Väggreglar: vertikala reglar av konstruktionsvirke 45x145 mm, centrumavstånd ≤ 600 mm.
Horisontella reglar av konstruktionsvirke 45x45 mm.
Värmeisolering: skivor av mineralull.
Utvändig beklädnad: stående träpanel.
Ångspärr: 0,20 mm åldringsbeständig plastfolie.
Spikläkt: virke 34x70 mm, lutande översida.
Drevning: remsor av inplastad mineralull.
Tätningslist: bottningslist av EPDM-gummi.
Distansläkt: brädstycken, centrumavstånd ≤ 600 mm, med samma tjocklek som ytterpanelens bottenbräda.
Utförande
Ångspärren kläms mot bottningslist och skarvas med lös filmremsa i smygen. Droppbleck monteras mot stödprofil av trä. Spikläkten och den horisontella regeln under karmbottenstycket placeras så att god lutning av fönsterblecket erhålls.
Ingående material
- Lockbräda/Lockläkt.
- Bottenbräda.
- Luftspalt.
- Spikläkt.
- Väggreglar.
- Ångspärr.
- Fönsterbleck.
- Droppbleck.
- Invändig beklädnad.
- Smygbräda.
Publicerad 2003-09-01
Se även

Vägg med reglar av konstruktionsvirke i två skikt – alternativ 1, horisontalsnitt, vinklad smyg

Material
Väggreglar: vertikala regelverk av konstruktionsvirke 45x145-220 mm,
centrumavstånd ≤ 600 mm.
Enkelt horisontellt reglar av konstruktionsvirke 45x45 mm.
Värmeisolering: skivor av mineralull.
Utvändig beklädnad: stående fasspontad träpanel.
Ångspärr: åldringsbeständig plastfolie.
Spikläkt: konstruktionsvirke 34x70 mm, lutande översida.
Drevning: remsor av inplastad mineralull.
Tätningslist: bottningslist av EPDM-gummi eller motsvarande.
Utförande
Ångspärren kläms mot drevningslist och skarvas vid behov i hörn. För att minska risken för kondens i fönstrets nedre del lutas karmunderstyckets smygbräda och en lös fönsterbänk monteras på konsoler. Även sidostycken av smyg- bräder kan med fördel vinklas för att ge större ljusutbyte till rummet.
Ingående material
- Utvändig beklädnad.
- Spikläkt.
- Vindskydd.
- Foderbräda.
- Tunn vertikal läkt för luftning.
- Yttre isolerskikt med horisontell väggregel, alternativt distanshylsor.
- Drevning.
- Fönsterbleck.
- Värmeisolering.
- Ångspärr.
- Horisontell väggregel, så kallad installationsskikt.
- Invändig väggbeklädnad.
- Väggregel.
- Smygbräda.
- Fönsterbänk.
Publicerad 2003-09-01
Uppdaterad 2014-01-27
Se även

Vägg med reglar av konstruktionsvirke i två skikt – alternativ 2, vertikalsektion

Material
Väggreglar: lättreglar 45x220 mm, centrumavstånd ≤ 600 mm.
Värmeisolering: skivor av mineralull.
Utvändig beklädnad: stående träpanel.
Ångspärr: åldringsbeständig plastfolie.
Spikläkt: konstruktionsvirke 34x70 mm, lutande översida.
Drevning: remsor av inplastad mineralull.
Tätningslist: bottningslist av EPDM-gummi eller motsvarande.
Utförande
Fönsterkarmen placeras i den värmeisolerade delen av väggen för att minimera verkan av köldbryggor. Ångspärren kläms mot drevningslist och skarvas vid behov i hörn. Smygfönsterbräda och smygbräder pressas mot fönsterkarm.
Ingående material
- Droppbleck.
- Fönsterbleck.
- Lockbräda/Lockläkt.
- Bottenbräda.
- Spikregel.
- Vindskydd.
- Yttre isolerskikt med horisontell väggregel, alternativt distanshylsor.
- Värmeisolering.
- Invändig beklädnad.
- Drevning.
- Tätningslist.
- Fönsterbräda.
- Väggregel.
- Ångspärr.
- Horisontell väggregel, så kallad installationsskikt.
- Invändig beklädnad.
Publicerad 2003-09-01
Uppdaterad 2014-01-27
Se även

Vägg med reglar av konstruktionsvirke i två skikt – alternativ 2, horisontalsnitt, rak smyg

Material
Väggreglar: stående reglar, centrumavstånd ≤ 600 mm.
Värmeisolering: skivor av mineralull.
Utvändig beklädnad: stående träpanel.
Ångspärr: åldringsbeständig plastfolie.
Smygbräda: 22 mm hyvlat virke med fals.
Drevning: remsor av inplastad mineralull.
Tätningslist: bottningslist av EPDM-gummi eller motsvarande.
Utförande
Ångspärren kläms mot drevningslist och skarvas vid behov i hörn. För att förbättra ljusspridningen till rummet vinklas den invändiga smygbrädan. Smygbrädan pressas mot karmsidostycket.
Ingående material
- Utvändig beklädnad.
- Spikläkt.
- Tunn vertikal läkt för luftning.
- Vindskydd. ´
- Yttre isolerskikt med horisontell väggregel, alternativt distanshylsor.
- Bakomliggande foderbräda.
- Drevning.
- Fönsterbleck.
- Värmeisolering.
- Ångspärr.
- Horisontell väggregel, så kallad installationsskikt.
- Invändig väggbeklädnad.
- Väggreglar.
- Smygbräda.
- Fönsterbänk.
Publicerad 2003-09-01
Uppdaterad 2014-01-27
Se även

Vägg med reglar av konstruktionsvirke i ett skikt – anslutning mot skalmur

Material
Väggreglar: konstruktionsvirke 45x195-220 mm, centrumavstånd ≤ 600 mm.
Värmeisolering: skivor av mineralull.
Utvändig beklädnad: murverk av tegel.
Ångspärr: åldringsbeständig plastfolie.
Drevning: remsor av inplastad mineralull.
Tätningslist: bottningslist av EPDM-gummi eller motsvarande.
Droppbleck, fönsterbleck: stålplåt eller kopparplåt.
Luftspalt: 30 mm.
Utförande
Fönsterkarmen förläggs i den värmeisolerade delen av väggen för att minimera verkan av köldbryggor. Övergången mellan murverk och den isolerade delen av väggen kläs in med plåtbeslag.
Ingående material
- Murverk.
- Luftspalt.
- Yttre isolerskikt klädd med vindpapp, horisontell regel, alternativt distanshylsor.
- Droppbleck.
- Drevning.
- Tätningslist.
- Väggregel.
- Värmeisolering.
- Ångspärr.
- Horisontell väggregel, så kallad installationsskikt.
- Invändig väggbeklädnad.
Publicerad 2003-09-01
Uppdaterad 2014-01-27
Se även
Bärande innervägg
Konstruktionsvirke

Principlösning

Tekniska data
Brandmotstånd: brandklass EI 30 för bärande vägg uppfylls i en vägg som består av 45x95 mm konstruktionsvirke med 12 mm beklädnadsskivor och stenull mellan skivorna.
Ljudisolering: för väggar i kontor och butikslokaler gäller kravet på ljudisolering mellan arbetsrum och rum utanför kontoret eller butiken, dock inte mellan trapphus eller korridor och arbetsrum: R'w ≥ 44 dB. För lägenhetsskiljande väggar i bostäder och i hotellrum, dock inte i sammanbyggda småhus, gäller: R'w ≥ 52 dB.
Råd och anvisningar
Den bärande väggen monteras tvärs golvbjälkarna, alternativt på golvbjälken, i dess längdriktning. Trävirke ska vid inbyggnad ha en fuktkvot på högst 18 %. Golvbeläggning eller undergolv ska ansluta mot golvreglarna så att golvet kan bytas utan att väggen behöver flyttas eller avlastas. För att markera att väggen är bärande och för att förstärka väggreglarna i veka riktningen innan beklädnadsskivorna monterats eller om de avlägsnas är det lämpligt att montera bandstål, centrumavstånd ≤ 600 mm, på reglarnas båda sidor. Under golvregeln monteras en stödregel – kortling – mellan golvbjälkarna i varje fack. Kortlingen vilar på spikreglar som monteras på golvbjälkarna. För att åstadkomma ljuddämpning mellan rummen är det lämpligt att till en tredjedel av bjälklagshöjden fylla utrymmet mellan reglarna med mineralull.
Typdetaljer
På separata sidor redovisas träbyggnadstekniska typdetaljer för bärande innervägg med väggreglar av konstruktionsvirke.
För övriga material som ingår i en bärande innervägg hänvisas till respektive materialtillverkare.
Ingående material
- Väggreglar av 45 mm konstruktionsvirke, centrumavstånd ≤600 mm.
- Invändig beklädnad av gipsskivor.
- Golvregel av 45 mm konstruktionsvirke.
- Kortling av konstruktionsvirke 45 mm.
- Spikregel av konstruktionsvirke 45x45 mm.
- Bandstål 50x1,0 mm som markerar bärande vägg, centrumavstånd 600 mm.
Publicerad 2003-09-01
Uppdaterad 2014-01-27

Anslutning mot bottenbjälklag

Material
Väggregel: konstruktionsvirke 45x95 mm, centrumavstånd ≤ 600 mm.
Golvregel: konstruktionsvirke 45x95 mm.
Syll: konstruktionsvirke, ≥ 45 mm.
Kortlingar: konstruktionsvirke 45 mm.
Utförande
Syll monteras med expanderande fästdon och med mellanlägg av fuktspärr mot underlaget. Kortlingar med samma dimension som golvbjälkarna monteras i varje bjälkfack längs innerväggens centrumlinje. För att markera den bärande väggen och för att staga väggreglarna i den veka riktningen, monteras stålband tvärs reglarna,
centrumavstånd < 600 mm, på båda sidor om väggen, bakom skivbeklädnaden.
Ingående material
- Väggregel.
- Golvregel.
- Syll.
- Fuktspärr.
- Spikregel 45x45.
- Undergolv.
- Värmeisolering.
- Kortling.
Publicerad 2003-09-01
Se även

Anslutning mot mellanbjälklag

Material
Väggreglar: konstruktionsvirke 45x95 mm, centrumavstånd ≤ 600 mm.
Takregel: konstruktionsvirke 45x95 mm.
Väggbeklädnad: gipsskivor, spontad träpanel eller beklädnadsskivor.
Hörnprofil: vinkelprofil av plåt.
Utförande
För att markera den bärande väggen och för att staga väggreglarna i den veka riktningen, monteras stålband tvärs reglarna,
centrumavstånd ≤ 600 mm, på båda sidor om väggen, bakom väggbeklädnaden. Om väggbeklädnad i form av skivmaterial används är det lämpligt att först montera hörnprofiler som utgör skruvfäste för skivorna.
Ingående material
- Mellanbjälklag.
- Stegljudsisolering.
- Väggregel.
- Takregel/hammarband.
- Väggbeklädnad.
- Underlag av glespanel 22x70 mm med centrumavstånd < 400 mm.
- Takbeklädnad.
Publicerad 2003-09-01
Uppdaterad 2014-05-21
Se även
Massivträ

Principlösning

Material
Bärande skiva: flerskikts massivträskiva 72-110 mm.
Isolering: skivor av mineralull.
Invändig beklädnad: gips 13, 15 eller GN13 + GP15.
Ljudisolering för enkla och dubbla massivträväggar
I tabellen nedan redovisas värden på luftljudsisolering för enkla respektive dubbla limmade väggar. Värden inom parentes avser anpassningstermen C50-3150.
Luftljudsisolering limmade väggar.
Vägg |
Tjocklek |
Luftspalt |
Tjocklek |
Rw |
Enkel |
65 |
- |
- |
31 (-1) |
Enkel |
105 |
- |
- |
34 (-1) |
Dubbel |
2x65 |
100 |
95 |
55 (-3) |
Dubbel |
2x65 |
100 |
95 |
58 (-2) |
Exempel vägg tj=370 mm
Vertikal bärförmåga, h=2 800: cirka 150-250 kN/m.
Utförande
Massivträskivorna ställs på bjälklaget. Mellan bjälklaget och de korslimmade skivorna kan en vibrationsdämpande list monteras för att minska flanktransmissionen. Väggens ljudisolering är avhängig av väggens massa och svängningsegenskaper. För att ytterligare förbättra ljudisoleringsegenskaperna är det lämpligt att komplettera med ännu en gipsskiva eller liknande. Genom att väggen på så sätt får större massa får man bättre ljudisoleringsegenskaper. Anslutning mot ovanliggande bjälklag görs i princip lika som anslutning mot yttervägg
Ingående material
- 15 Gipsskiva
- 95 Flerskikts massivträskiva
- 70 Isolering / regel c 600
- 10 Luftspalt
Publicerad 2003-09-01
Uppdaterad 2009-12-09
Se även
- Väggskiva av flerskikts massivträ – 1
- Väggskiva av flerskikts massivträ – 2
- Fogar mellan flerskikts massivträskivor
- Anslutning mot mellanbjälklag – massivträ
- Konstruktiv utformning – massivträ
- Dimensionering
- Ljud
- Interaktiv 3D–modell
- E–drawing–viewern är gratis och kan laddas ner på www.solidworks.com
Icke bärande innervägg

Principlösning

Tekniska data
Egentyngd: cirka 0,20 kN/m2.
Brandmotstånd: vägg med stomme av konstruktionsvirke ≥ 45x70 mm med centrumavstånd ≤ 600 mm, på båda sidor försedd med beklädnadsskivor av gips samt 70 mm isolering av stenull mellan reglarna, uppfyller brandteknisk klass EI 30 i avskiljande avseende.
Råd och anvisningar
Trävirke ska vid inbyggnad ha en ytfuktkvot på maximalt 18 %. Undergolvet, som monteras tvärs golvbjälkarna, skruvas mot kortling (spikregel) som placeras mellan golvbjälkarna. Alternativt monteras golvregeln mot undergolvet. I tak monteras takregel tvärs takbalkarna, alternativt tvärs glespanelen. Väggens beklädnadsskivor monteras med hörnprofil.
Typdetaljer
På separata sidor redovisas träbyggnadstekniska typdetaljer för icke bärande innervägg med väggreglar av konstruktionsvirke.
Ingående material
- Väggreglar av konstruktionsvirke, centrumavstånd < 600 mm.
- Golvregel av konstruktionsvirke.
- Golvbjälke av konstruktionvirke.
- Spikregel, kortling av konstruktionsvirke mellan bjälkar.
- Undergolv.
- Beklädnadsskiva av gips.
- Ljudisolering av mineralull.
Publicerad 2003-09-01
Uppdaterad 2014-01-27

Anslutning mot bottenbjälklag

Material
Väggreglar: virke 45x70, centrumavstånd ≤ 600 mm.
Golvregel: virke 45x70 mm.
Väggbeklädnad: spontad träpanel eller beklädnadsskivor.
Stödregel: konstruktionsvirke 22 mm.
Kortling: konstruktionsvirke 45x170 mm.
Utförande
Stödreglar monteras på ömse sidor om golvbjälkarna. Ovanpå stödreglarna monteras kortlingar som underlag för golvregel och undergolvets kanter.
Ingående material
- Väggregel.
- Golvregel.
- Invändig väggbeklädnad.
- Undergolv.
- Kortling.
- Stödregel.
- Blindbotten.
Publicerad 2003-09-01
Se även

Anslutning mot mellanbjälklag

Material
Väggreglar: virke 45x70 mm, centrumavstånd ≤ 600 mm.
Takregel, golvregel: virke 45x70 mm.
Väggbeklädnad: beklädnadsskivor eller spontad träpanel.
Hörnprofil: vinkelprofil av plåt.
Kortling: konstruktionsvirke 45x170 mm.
Stödregel: konstruktionsvirke 22 mm.
Utförande
Golv- och takreglar spikas vinkelrätt mot bjälklaget. Därefter monteras golvskivor respektive glespanel. För att dels underlätta utbyte av tak- respektive väggbeklädnad, dels ge frihet i monteringsordningen är det lämpligt att montera hörnprofil i vinkeln mellan bjälklag och vägg.
Ingående material
- Väggbeklädnad.
- Väggregel.
- Golvregel.
- Undergolv.
- Stödregel.
- Kortling.
- Takregel.
Publicerad 2003-09-01
Se även

Anslutning mot mellanbjälklag med ljudisolering

Material
Väggreglar: virke 45x70 mm, centrumavstånd ≤ 600 mm.
Takregel, golvregel: virke 45x70 mm.
Väggbeklädnad: spontad träpanel eller beklädnadsskivor.
Ljudisolering: 70 mm isolerskiva av till exempel mineralull.
Stomljudsisoleringslist: till exempel EPDM massivgummi.
Utförande
För att kunna genomföra flexibla planlösningar är det många gånger värdefullt om innervägg monteras mot färdigt golv eller tak. Vid väggmontering parallellt med bjälklaget förutsätter detta att glespanelen utökats med extra bräder för att ge spikunderlag för takregeln. För att förbättra ljudisoleringen mellan rummen är det också önskvärt att ljudtätande åtgärder vidtas, till exempel montering av EPDM-gummilist mellan väggbeklädnad och undergolv, stomljudsisoleringslist mellan golv och golvregel samt mineralullsisolering mellan väggens reglar.
Ingående material
- Ljudisolering.
- Golvregel.
- Invändig väggbeklädnad.
- Undergolv.
- Golvbjälke.
- Fogmassa.
- Stomljudsisoleringslist.
- Takregel.
- Väggregel.
Publicerad 2003-09-01
Se även

Anslutning mot yttervägg

Material
Ytterväggsreglar: lättreglar 45 mm.
Innerväggsreglar: virke 45x70 mm, centrumavstånd ≤ 600 mm.
Inre väggbeklädnad: beklädnadsskivor eller träpanel, alternativt kombinationer av dessa.
Ångspärr: 0,2 mm åldringsbeständig plastfolie.
Hörnprofil: vinkelprofil av plåt.
Utförande
Innerväggens kantregel skråspikas i kortling mellan ytterväggens väggreglar. För montering av ytterväggens beklädnadsskivor, monteras vinkellist av plåt mot kantregel och kortlingar i ytterväggen.
Ingående material
- Vindskydd.
- Spikläkt.
- Bottenbräda.
- Lockbräda.
- Ytterväggsregel.
- Kortling.
- Ångspärr.
- Hörnprofil.
- Innerväggsregel (kantregel).
- Invändig väggbklädnad.
Publicerad 2003-09-01
Se även
Lägenhetsskiljande vägg

Principlösning

Tekniska data
Brandmotstånd: vägg med dubbel regelstomme av konstruktionsvirke ≥ 45x120 mm, med centrumavstånd ≤ 600 mm och med minst 120 mm mineralullsisolering på båda sidor. Väggen är försedd med dubbla 13 mm gipsskivor med densitet ≥ 600 kg/m3, varav den yttre av typ F, alternativt 12 mm beklädnadsskiva med densitet ≥ 450 kg/m3 och 15 mm gipsskiva typ F. Väggen uppfyller brandteknisk klass EI 60 i avskiljande avseende (ensidig brandpåverkan).
Ljudisolering: lägenhetsskiljande vägg: R'w + C50-3150≥ 53 dB (Ljudklass C).
Råd och anvisningar
Trävirke ska vid inbyggnad ha en fuktkvot av högst 18 %. Väggreglar ska vara av konstruktionsvirke.
Ljudisoleringen kan förbättras genom att en stomljudsisoleringslist monteras mellan golvregel och syll, alternativt undergolv. Väggens ljudisolering är avhängig av väggens massa och ytskiktens svängningsegenskaper. För att ytterligare förbättra ljudisoleringsegenskaperna är det lämpligt att komplettera med ännu en gipsskiva eller liknande. Genom att väggen på så sätt får större massa får man bättre ljudisoleringsegenskaper.
Typdetaljer
På separata sidor redovisas träbyggnadstekniska typdetaljer för lägenhetsskiljande vägg med väggreglar av konstruktionsvirke.
Ingående material
- Väggreglar av 45-70 mm konstruktionsvirke, centrumavstånd ≤ 600 mm.
- Golvregel av 45 mm konstruktionsvirke.
- Väggbeklädnad av minst 2x13 mm gipsskivor på ömse sidor.
- Brand- och ljudisolering av 2x120 mm mineralullsskivor mellan vertikala reglar.
- Syllisolering av cellgummilist, stomljudsisoleringslist av EPDM.
- Akustisk tätmassa.
- Nät för fasthållning av värmeisolering.
Publicerad 2003-09-01

Anslutning mot bottenbjälklag

Material
Väggreglar: dubbla regelverk av konstruktionsvirke 45x120 mm, centrumavstånd ≤ 600 mm.
Stomljudsisolering: list av EPDM massivgummi samt tätningsmassa mellan beklädnadsskiva och golv. Väggbeklädnad: beklädnadsskivor minst 24 mm.
Värmeisolering: minst 2x120 mm mineralull.
Syllisolering: grundpapp YEP 2500, alternativt EPDM-list.
Utförande
I detta exempel ligger den lägenhetsskiljande väggen vinkelrätt mot golvbjälkarna. På grundmuren läggs syllisolering som underlag för golvbjälklaget. Mellan kantbjälkarna monteras tätningslist av stenull för att täta mot gasläckage vid brand i kryprum.
Ingående material
- Väggreglar.
- Luftspalt.
- Ljudisolering.
- Stomljudsisoleringslist.
- Tätning
- Undergolv.
- Värmeisolering.
- Kantbjälke.
- Syll.
- Syllisolering.
Publicerad 2003-09-01
Se även

Anslutning mot vindsbjälklag

Material
Väggreglar: dubbla regelverk av konstruktionsvirke 45x120 mm, centrumavstånd ≤ 600 mm.
Ångspärr: 0,20 mm åldringsbeständig plastfolie.
Brand/ljudisolering: minst 2x120 mm mineralull.
Invändig beklädnad: beklädnadsskivor minst 24 mm.
Takstolsbeklädnad: beklädnadsskiva, 13 mm gipsskiva eller 15 mm spånskiva.
Brandskyddsisolering mellan takreglar: drevning av stenull.
Utförande
För att motverka brandspridning via vindsutrymmen fordras en avskiljande vägg i vindsutrymmet. Det är viktigt att tillpassa beklädnadsskivorna i nederkant mot den lägenhetsskiljande väggen. Det är en fördel om den ena skivan kan dras ned i spalten i den lägenhetsskiljande väggen.
Ingående material
- Yttertakspanel.
- Takstol.
- Värmeisolering.
- Takstolsbeklädnad.
- Invändig takbeklädnad.
- Takregel.
- Väggregel.
- Brand/ljudisolering.
- Ångspärr.
- Invändig väggbeklädnad.
Publicerad 2003-09-01
Se även

Anslutning mot yttervägg

Material
Innerväggsreglar: dubbla regelverk av konstruktionsvirke 45x120 mm, centrumavstånd ≤ 600 mm, avstyvade med kortlingar.
Ytterväggsreglar: konstruktionsvirke 45 mm.
Invändig väggbeklädnad: beklädnadsskivor minst 2x12 mm.
Vindskydd: skivbeklädnad av oorganiskt material samt vindskydd över elementskarv.
Ångspärr: åldringsbeständig plastfolie.
Brand/ljudisolering: 2x120 mm mineralull.
Utförande
Fästregel, alternativt hörnprofil, monteras mot väggregel för montering av invändiga beklädnadsskivor mot yttervägg och lägenhetsskiljande vägg. Mellan ytterväggens kantreglar monteras tätningslist av stenull. Därefter täcks fogen mellan ytterväggselementen av en remsa förhydningspapp. Spikläkten för ytterväggspanelen kapas över väggfog och skarven täcks med väggpanelens lockbräda eller lockläkt.
Ingående material
- Spikläkt.
- Förhydringspapp.
- Vindskydd.
- Yttre isolerskikt med horisontell väggregel, alternativt distanshylsor
- Väggregel.
- Drevning.
- Brand/ljudisolering.
- Värmeisolering.
- Ångspärr.
- Horisontell väggregel, så kallad installationsskikt.
- Invändig väggbeklädnad.
Publicerad 2003-09-01
Uppdaterad 2014-01-27
Se även
Våtrumsvägg

Principlösning

Tekniska data
Konstruktionslösning för våtzon 1.
Vattentäta skikt ska vara beständiga, klara rörelser i underlaget samt ha tillräckligt stort ånggenomgångsmotstånd. Ånggenomgångsmotståndet hos det vattentäta skiktet bör enligt BBR vara 1·106 s/m om inte annat påvisas. Vattentäthet: Kraven för vattentät beklädnad uppfylls av den vägg som är redovisad i denna lösning.
Underlaget för tätskikt, fästmassa och ytskikt utförs av formstabila skivor till exempel gipsskivor eller cementbundna fiberskivor med maximal fuktrörelse 1 mm/m vid RF mellan 30 och 90 %.
Råd och anvisningar
Alternativ 1. Ytskikt av kakel släpper igenom vatten i fogarna. För att tätskiktet bakom kakel och fästmassa inte ska skadas vid rörelser i väggkonstruktionen måste hörn, skivfogar, hål för skruv och dylikt förseglas. Detta sker till exempel med fogtejp. Anslutningen mellan väggens och golvets tätskikt måste göras tät. Har golvet belagts med plastmatta, måste kanten på den uppvikta delen spacklas ut. Överlappet mellan golvbeläggning och väggbeklädnad ska vara minst 30 mm och golvmattans uppvik minst 130 mm.
Alternativ 2. Ytskikt av plastmatta monteras enligt kraven från Golvbranschens våtrumskontroll (GVK) och de monteringsanvisningar som gäller för mattan. Innan väggens plastmatta monteras, måste kanten på uppviket på eventuell golvmatta spacklas ut så att man får en jämn övergång mellan vägg- och golvbeläggning. Överlappet ska vara minst 30 mm och golvmattans uppvik mot väggen ska vara minst 100 mm. Fogar i väggmattan bakom duschplats eller badkar får inte förekomma.
Vattentätheten i en vägg med ytskikt av kakel åstadkoms genom bakomliggande tätskikt. Vid beklädnad med plastmatta åstadkoms väggens vattentäthet endast med plastmattan och dess fogförslutningar.
Typdetaljer
På separata sidor redovisas träbyggnadstekniska typdetaljer för våtrumsvägg med väggreglar av konstruktionsvirke.
Ingående material
- Väggregel 45 mm konstruktionsvirke
- Väggunderlag av 2 skikt skivbeklädnad (våtrumsskiva) med ringa fuktrörelseförmåga, 2x13 mm gipsskiva alternativt 2x10 mm cementbaserad skiva. Förskjutna fogar.
- Väggsyll av 45 mm konstruktionsvirke.
- Undergolv av 22 mm golvspånskiva V313-P5.
- Golvbeläggning av homogen trådsvetsbar plastmatta.
- Tätskikt.
- Fästmassa.
- Väggbeklädnad av keramiska plattor.
Publicerad 2003-09-01
Uppdaterad 2017-12-08

Anslutning mot bottenbjälklag

Material
Väggsyll, väggreglar: konstruktionsvirke 45x70 mm.
Våtrumsbeklädnad: dubbla skivor, gipsskiva eller cementbaserad skiva med förskjutna skarvar.
Tätskikt: Våtzon 1: tätskiktsfolie eller plastmatta, Våtzon 2: tätskiktsfolie, plastmatta eller vätskebaserat tätskikt
Fästmassa: anpassad till tätskiktssystemet
Väggbeklädnad: keramiska plattor, kakel.
Tätskikt på golv: homogen trådsvetsbar plastmatta.
Undergolv: 22 mm fuktbeständig golvspånskiva V313-P5.
Utförande
Väggskivorna monteras och tätskikt och förseglingar monteras. Fästmassan anbringas. Beklädnad med kakel sätts med elastiska fogar i hörn och mot foderlister, genomföringar och infästningar. Kakelbeklädnadens överlapp på golvmattans uppvikta kant bör uppgå till minst 30 mm.
Ingående material
- Väggregel.
- Väggsyll.
- Underlag för väggbeklädnad.
- Tätskikt + fästmassa.
- Keramiska plattor.
- Undergolv.
- Tätskikt/golvbeklädnad.
Publicerad 2003-09-01
Uppdaterad 2017-12-11
Se även

Anslutning mot mellanbjälklag

Material
Väggreglar: konstruktionsvirke 45x70 mm, centrumavstånd ≤ 600 mm.
Väggsyll och hammarband: konstruktionsvirke 45x70 mm.
Underlag för våtrumsbeklädnad: dubbla skivor, gipsskiva eller cementbaserad skiva med förskjutna skarvar.
Tätskikt: Våtzon 1: tätskiktsfolie eller plastmatta, Våtzon 2: tätskiktsfolie, plastmatta eller vätskebaserat tätskikt
Fästmassa: anpassad till tätskiktssystemet
Väggbeklädnad: keramiska plattor, kakel.
Elastisk fog: antimögelbehandlad silikonfogmassa.
Utförande
Väggskivorna monteras och tätskikt och förseglingar monteras. Fästmassan anbringas. Beklädnad med kakel sätts med elastiska fogar i hörn och mot foderlister, genomföringar och infästningar. I hörnet mellan väggens och takets skivbeklädnader tätas med elastisk fogmassa.
Ingående material
- Väggregel.
- Väggsyll.
- Underlag för väggbeklädnad.
- Tätskikt + fästmassa.
- Keramiska plattor.
- Undergolv.
- Tätskikt/golvbeklädnad.
- Hammarband.
- Elastisk fog.
Publicerad 2003-09-01
Uppdaterad 2017-12-08
Se även

Anslutning mot vindsbjälklag

Material
Väggreglar: konstruktionsvirke 45 mm, centrumavstånd ≤ 600 mm.
Hammarband: konstruktionsvirke 45 mm.
Underlag för beklädnad: dubbla skivor, gipsskiva eller cementbaserad skiva med förskjutna skarvar.
Tätskikt: Våtzon 1: tätskiktsfolie eller plastmatta, Våtzon 2: tätskiktsfolie, plastmatta eller vätskebaserat tätskikt.
Fästmassa: anpassad till tätskiktssystemet.
Väggbeklädnad: keramiska plattor, kakel.
Elastisk fog: antimögelbehandlad silikonfogmassa.
Ångspärr: 0,20 mm åldersbeständig plastfolie.
Utförande
Väggskivorna monteras och tätskikt och förseglingar monteras. Fästmassan anbringas. Beklädnad med kakel sätts med elastiska fogar i hörn och mot foderlister, genomföringar och infästningar. I hörnet mellan väggens och takets skivbeklädnader anbringas en elastisk fog.
Ingående material
- Väggregel.
- Hammarband.
- Underlag för våtrumsbeklädnad.
- Tätskikt + fästmassa.
- Väggbeklädnad.
- Elastisk fog.
- Ångspärr.
Publicerad 2003-09-01
Uppdaterad 2017-12-08
Se även

Anslutning mot mellanvägg

Material
Väggreglar: konstruktionsvirke 45 mm, centrumavstånd ≤ 600 mm.
Underlag för beklädnad: dubbla skivor, gipsskiva eller cementbaserad skiva med förskjutna skarvar.
Tätskikt: Våtzon 1: tätskiktsfolie eller plastmatta, Våtzon 2: tätskiktsfolie, plastmatta eller vätskebaserat tätskikt
Fästmassa: anpassad till tätskiktssystemet
Väggbeklädnad: keramiska plattor, kakel.
Kortling: konstruktionsvirke 45x70 mm.
Elastisk fog: antimögelbehandlad silikonfogmassa.
Utförande
Väggskivorna monteras och tätskikt och förseglingar monteras. Fästmassan anbringas. Beklädnad med kakel sätts med elastiska fogar i hörn och mot foderlister, genomföringar och infästningar. Våtrumsväggens kantregel spikas i mötande väggens regel, alternativt i kortlingar med centrumavstånd ≤ 600 mm. I vägghörn tätas med elastisk fogmassa mellan väggarnas yttre skivbeklädnader.
Ingående material
- Kortling.
- Väggregel (kantregel).
- Elastisk fog.
- Underlag för väggbeklädnad.
- Tätskikt + fästmassa.
- Väggbeklädnad.
Publicerad 2003-09-01
Uppdaterad 2017-12-08
