Orgelbänken i Linköping

Publicerad 2003-09-01

Uppdaterad 2020-01-27

Pilotprojekt Orgelbänken i Linköping består av ett bostadshus med fyra våningsplan. Projektet är nästan en exakt kopia av ett nordamerikanskt projekt.

Huset är byggt med fackverksbalkar av trä sammansatta med spikningsplåtar. Centrumavstånd mellan balkar är 400 mm. Golv av OSB–skiva istället för traditionel golvspånskiva med pågjutning av gipsbetong på mellanlägg av gummimatta. På undersida av träbjälklag finns ett ljudisolerande innertak.

Byggsystemet är en plattformskonstruktion. Allt trävirke levererades färdigkapat. Väggar monterades liggande på träbjälkar och restes upp manuellt. Ytterväggar restes med utvändiga gipsplattor monterade. Övrig beklädnad och isolering monterades efter det att yttertak monterats.

Fasadbeklädnad med utvändig puts. Trapphus och hisschakt av trä.

Våningsskiljande konstruktion.

  1. 14 parkett.
  2. Mellanlägg av expanderad polyetylen.
  3. 30 gipsbetong.
  4. 7 - 8 gummimellanlägg.
  5. 22 spånskiva.
  6. 400 lättbalk. 400 mineralull.
  7. 25 akustikprofil.
  8. 13 gipsskiva.
  9. 15 brandgipsskiva.

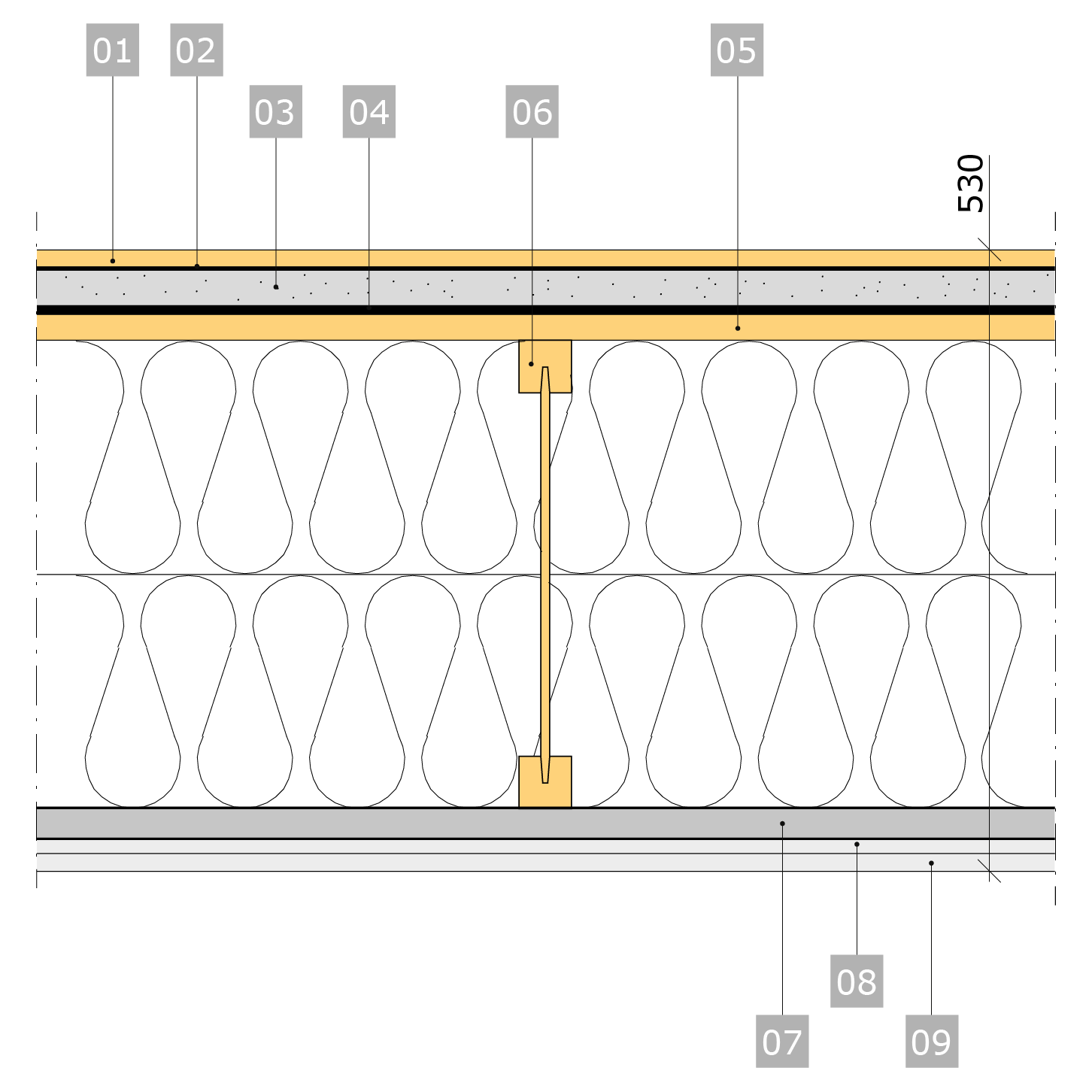

Bild 1. Lägenhetsskiljande bjälklagskonstruktion. Vertikalsnitt.

Anslutning mellan våningsskiljande konstruktion och ljudskiljande vägg.

  1. 2x100 mineralull.
  2. Genomgående 22 OSB-skiva.
  3. Dubbla gipsskivor på ömse sidor

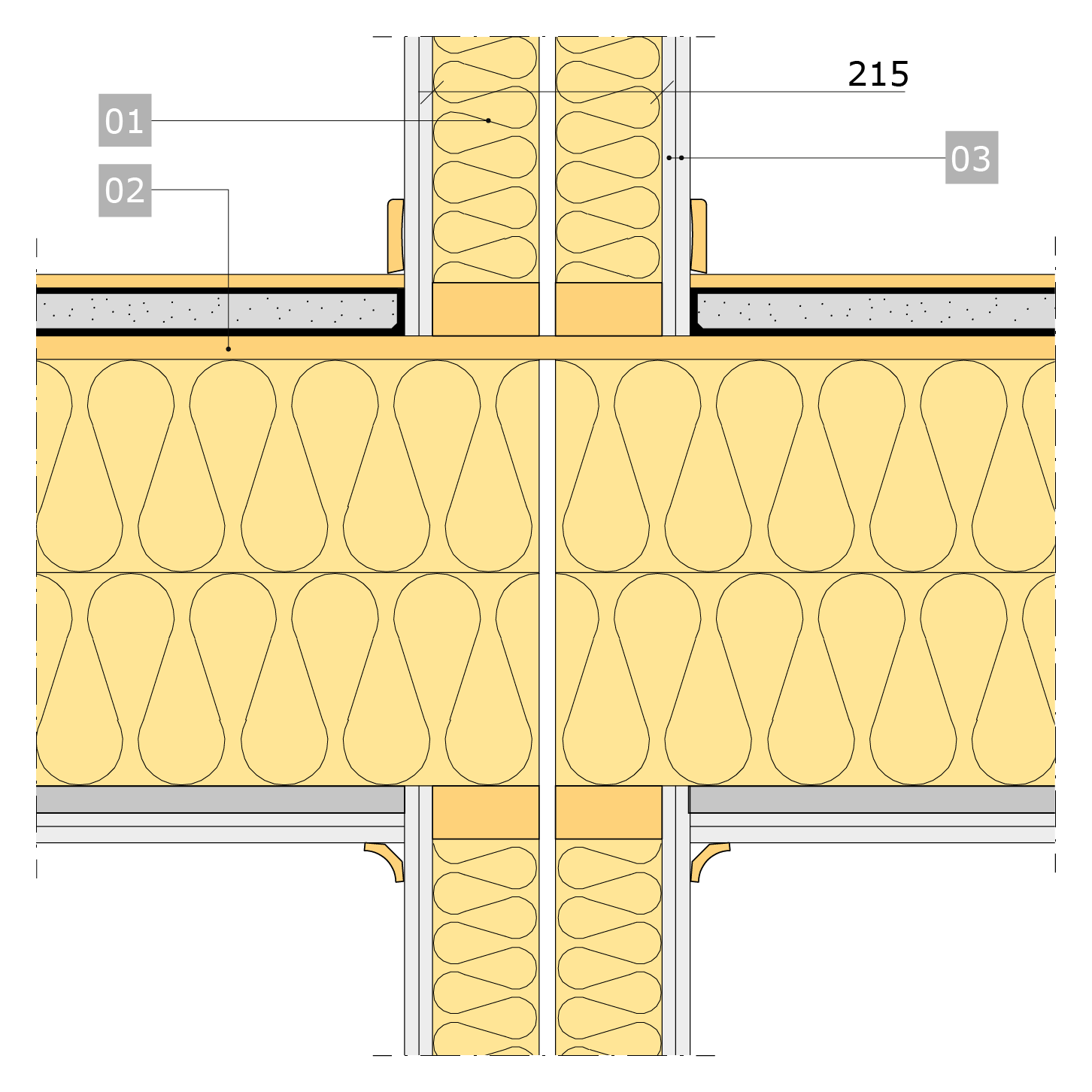

Bild 2. Anslutning mellan lägenhetsskiljande bjälklagskonstruktion och lägenhetsskiljande väggkonstruktion. Vertikalsnitt.

Anslutning mellan våningsskiljande konstruktion och yttervägg.

  1. Armerad puts på hård mineralull.
  2. 120 mineralull.
  3. 9 utvändig gipsskiva.

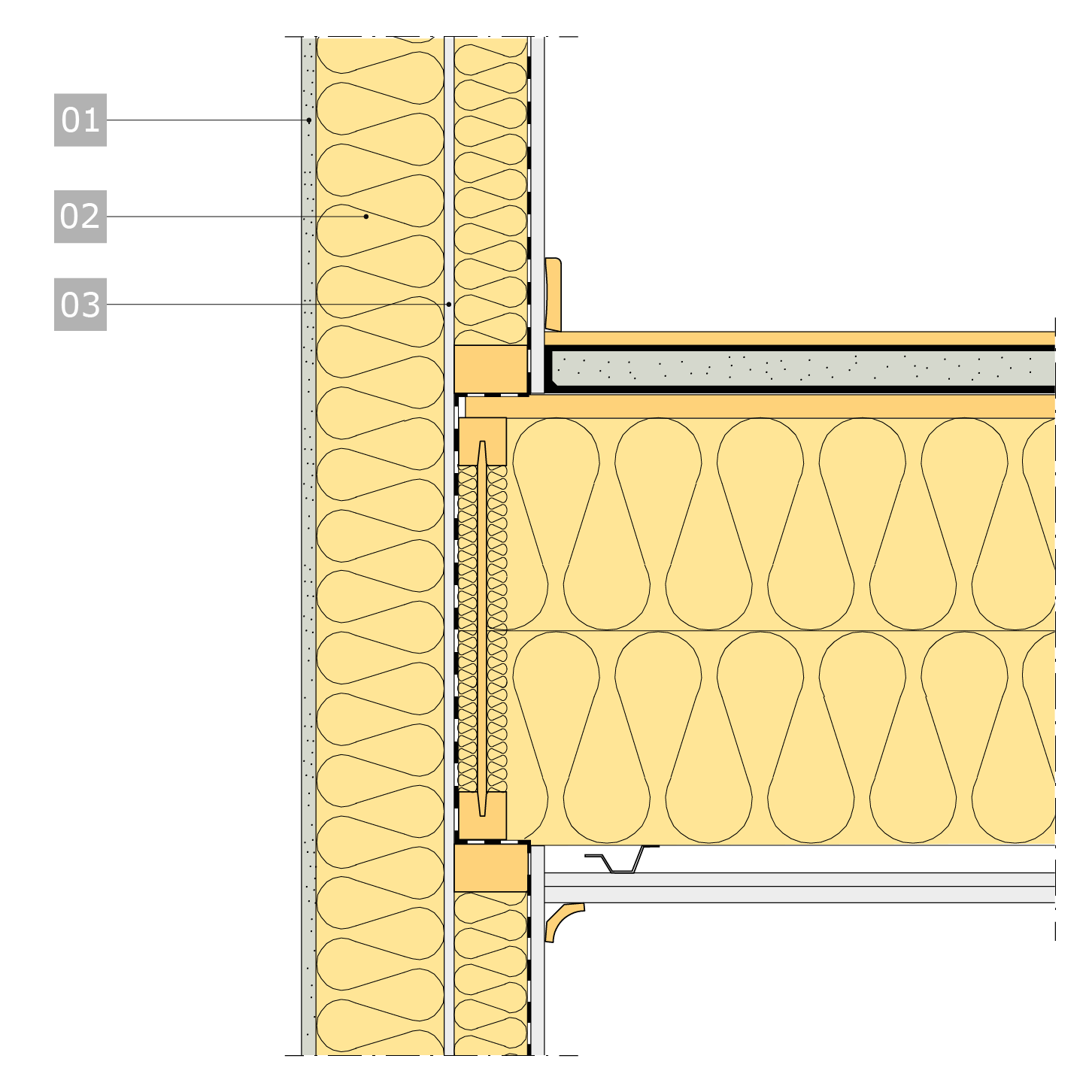

Bild 3. Anslutning mellan lägenhetsskiljande bjälklagskonstruktion och ytterväggskonstruktion.Vertikalsnitt.
