Ytterväggar

Publicerad 2003-09-01

Uppdaterad 2020-03-26

Dagens byggnadssätt innebär ofta en hög grad av förtillverkning. Det kan gälla framställning av väggelement, eller av volymelement som har både bärande och icke bärande väggar samt bjälklag.

Stomsystemen är ofta renodlade, till exempel cellsystemstommen, pelar-balkstommen och pelardäckstommen. I dessa konstruktioner är ytterväggarnas bärande funktion i stort sett begränsad till att ta upp horisontallaster av nyttig last och vindlaster.

Värmetransport

Med dagens värmeisoleringsmaterial har väggarna betydligt mindre värmetransport än tidigare. Värmetransporten anges som U-värde, värmegenomgångskoefficient, W/m2 K. I tabell 1 anges ungefärligt U-värde för några nya och gamla ytterväggskonstruktioner. Tabellen får ses som en generalisering där eventuell tilläggsisolering av de äldre ytterväggstyperna inte beaktas.

Hur värmegenomgångskoefficienten varierar i ytterväggar med reglar beroende på de olika isolerskiktens tjocklek visas i tabell 2.



Värmegenomgångskoefficient hos träytterväggar

VFn = Vanligen förekommande väggtyp i nya byggnader (1970 - )
OFn = Ovanlig väggtyp, men förekommer i nya byggnader (1970 - )
VFä = Vanligen förekommande väggtyp i äldre byggnader ( - 1970)
OFä = Ovanlig väggtyp, men förekommer i äldre byggnader ( - 1970)

Väggtyp

U-värde, W/m2K

<0,2

0,2–0,3

0,3–0,5

0,5–1,0

>1,0

Timmervägg

-

-

-

VFä

-

Plankvägg

-

-

-

OFä

VFä

Skiftesverksvägg

-

-

-

-

OFä

Stolpvägg

-

-

-

-

OFä

Regelvägg

VFn

VFn

VFä

VFä

-

Förtillverkade väggelement

VFn

VFn

VFä

-

-

Tabell 1. Värmegenomgångskoefficient hos träytterväggar.



Radiatorer kan monteras i skivmaterial som kan ta laster

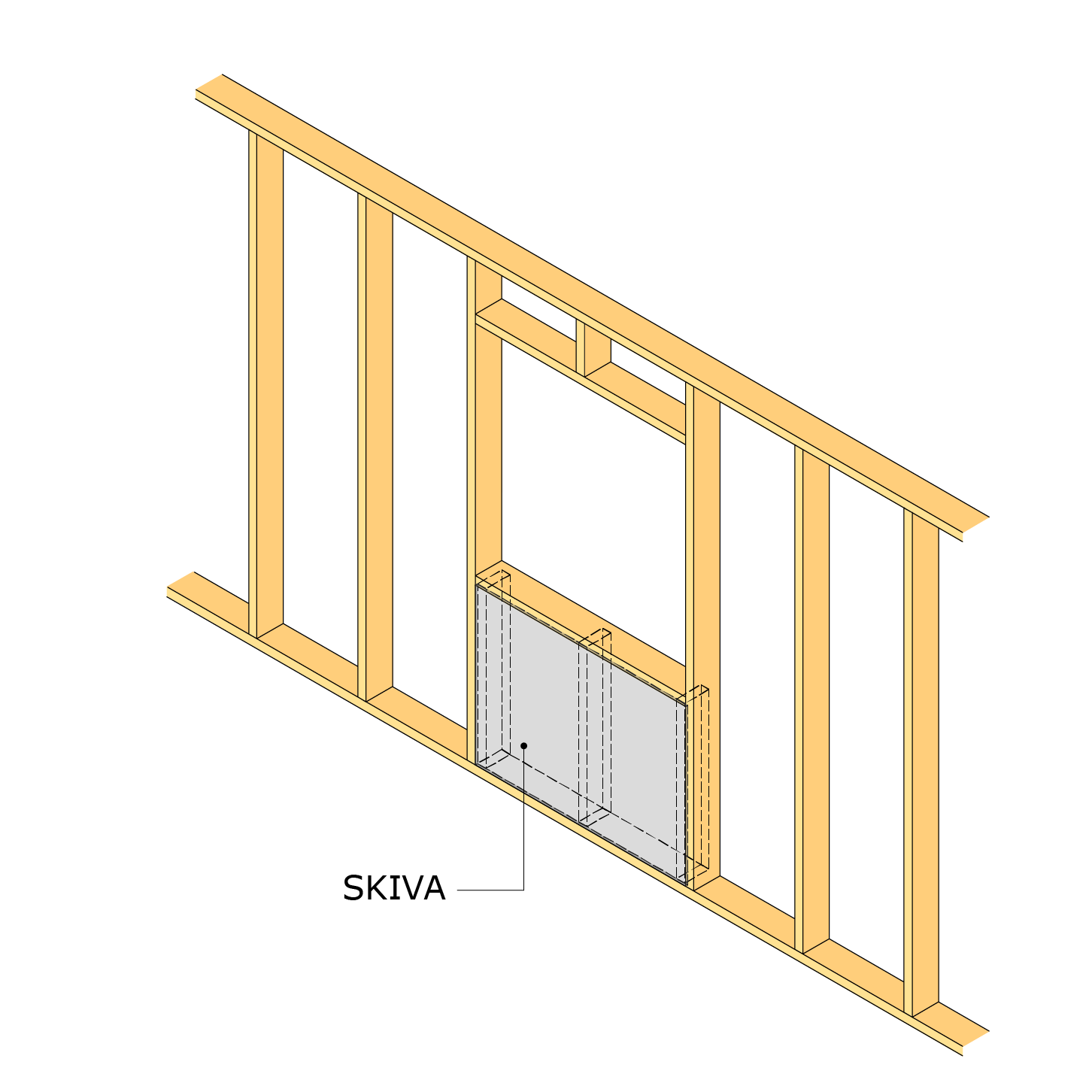

Bild 1. För att undvika de köldbryggor som kortlingar ger kan radiatorer monteras i skivmaterial som kan ta laster, till exempel plywood eller spånskiva.

Regelvägg

Regelväggen är den vanligaste stommen i väggar i småhus, såväl bärande som icke bärande väggar, ytterväggar som innerväggar. Trästommar i flervåningshus utgörs ofta av limträ, KL-trä eller en kombination av de båda. Se under separata huvudavsnitt KL-träkonstruktioner respektive Limträkonstruktioner.

Tekniken med reglar kan ses som en fortsättning på tekniken med stolpväggar. Regelväggen är vanlig som icke bärande yttervägg i byggnader med stål- eller betongstomme. Väggens bärande del består av reglar i massivt trä eller lättreglar, till exempel med liv i konstruktionsboard eller OSB/3. Principiellt är ytterväggen uppbyggd så att vertikallaster tas upp av regelverket.

Värmetransporten, U-värdet, i regelväggar i trä är i nyare byggnader mindre än 0,2 W/m2K. Se tabell 1. Se även tabell 2 nedan, som redovisar U-värden för moderna ytterväggar med olika isolerskikt av mineralull och olika kombinationer.

Guide till ytterväggar med olika isolerskikt av mineralull och olika kombinationer.
Tabell 2 nedan omfattar olika ytterväggar bestående av följande funktioner och produkter:
Fasadbeklädnad: Stående panel med bottenbrädor 22 mm och lockläkt 22 mm.
Luftspalt: Horisontell spikläkt 34x70, c 600 mm och bakomliggande vertikal luftningsläkt 25x50, c 600 mm.
Utvändigt homogent isolerskikt: Fasadskiva av mineralull, λ 0,033 W/m·K.
Vindskydd av diffusionsöppet material – skiva eller duk.
Stomskikt: Träreglar av konstruktionsvirke, c 600 mm/ Primärisolering med mineralull, λ 0,037 W/m·K.
Ångspärr/ångbroms.
Installationsskikt: Korsande reglar 45x45, c 600 mm/Invändig isolering med mineralull: Regelisolering, λ 0,037 W/m·K.
Invändig beklädnad: Skivmaterial i två skikt – Konstruktionsplywood K20/70 12 mm + Gipsskiva normal 13 mm.

Utvändigt isolerskikt.
Fasadskiva
Stomskikt.
Primär­isolering
Installations­skikt.
Invändig isolering
U-värde

Total vägg­tjocklek,
in­klusive fasad
Brandklass
enligt BBR
Ljudreduktion
enligt BBR
R'w + C50-3150
(mm) (mm) (mm) (W/m· K) (mm) (minuter) (dB)
30 145 45 0,186 348 REI 30 42
30 170 45 0,170 373 REI 30 42
30 195 45 0,156 398 REI 30 44
30 220 45 0,144 423 REI 30 44

50 145 45 0,167 368 REI 30 42
50 170 45 0,154 393 REI 30 44
50 195 45 0,142 418 REI 30 44
50 220 45 0,132 443 REI 30 44

80 145 45 0,145 398 REI 30 44
80 170 45 0,135 423 REI 30 44
80 195 45 0,126 448 REI 30 44
80 220 45 0,118  473 REI 30 44

30 145 70 0,169 373 REI 30 42
30 170 70 0,155 398 REI 30 44
30 195 70 0,143 423 REI 30 44
30 220 70 0,133 468 REI 30 44

50 145 70 0,153 393 REI 30 44
50 170 70 0,141 418 REI 30 44
50 195 70 0,131 443 REI 30 44
50 220 70 0,123 468 REI 30 44

80 145 70 0,134 423 REI 30 44
80 170 70 0,125 448 REI 30 44
80 195 70 0,117 473 REI 30 44
80 220 70 0,111 498 REI 30 44

80 145 95 0,125 448 REI 30 44
80 170 95 0,117 473 REI 30 44
80 195 95 0,110 498 REI 30 44
80 220 95 0,104 523 REI 30 44

Tabell 2. Guide till ytterväggar med olika isolerskikt och olika kombinationer.

Kommentarer till tabell 2:

Om vertikal luftningsläkt anses onödig, blir U-värdet något lägre ≤ 0,003 W/m2·K.
Brandgipsskiva istället för vanlig gipsskiva invändigt, ger brandklass REI 60. Dubbel brandgipsskiva invändigt ger brandklass REI 90.
Två eller fler lager gipsskivor invändigt, ger 2 – 5 dB ökad ljudreduktion (motsvarar nästa en halvering av ljudnivån).
Frisående förskjutet installationsskikt istället för korsreglat, ger cirka 6 dB ökad ljudreduktion.

Mellanrummet mellan reglarna är ofta fyllt med värmeisoleringsmaterial – i ytterväggar alltid. På reglarnas insida monteras normalt ett tunt tätskikt (ångspärr eller ångbroms), liggande reglar och invändig beklädnad. Väggens utsida klimatskyddas med ett vindskydd av till exempel skivor eller vindskyddsduk samt en heltäckande värmeisolerande skiva. Ytterst monteras panelbräder mot spikläkt och eventuellt luftningsläkt, alternativt annan fasadbeklädnad. Med stigande krav på energihushållning och komfort stiger kraven på väggdelarnas tekniska egenskaper. Ökad värmeisolering, högre lufttäthet i väggkonstruktionen och dess anslutningsdetaljer ställer höga krav på detaljutformning och arbetsutförande.

Träregelvägg vertikala reglar och ett eller två skikt horisontellt regelverk

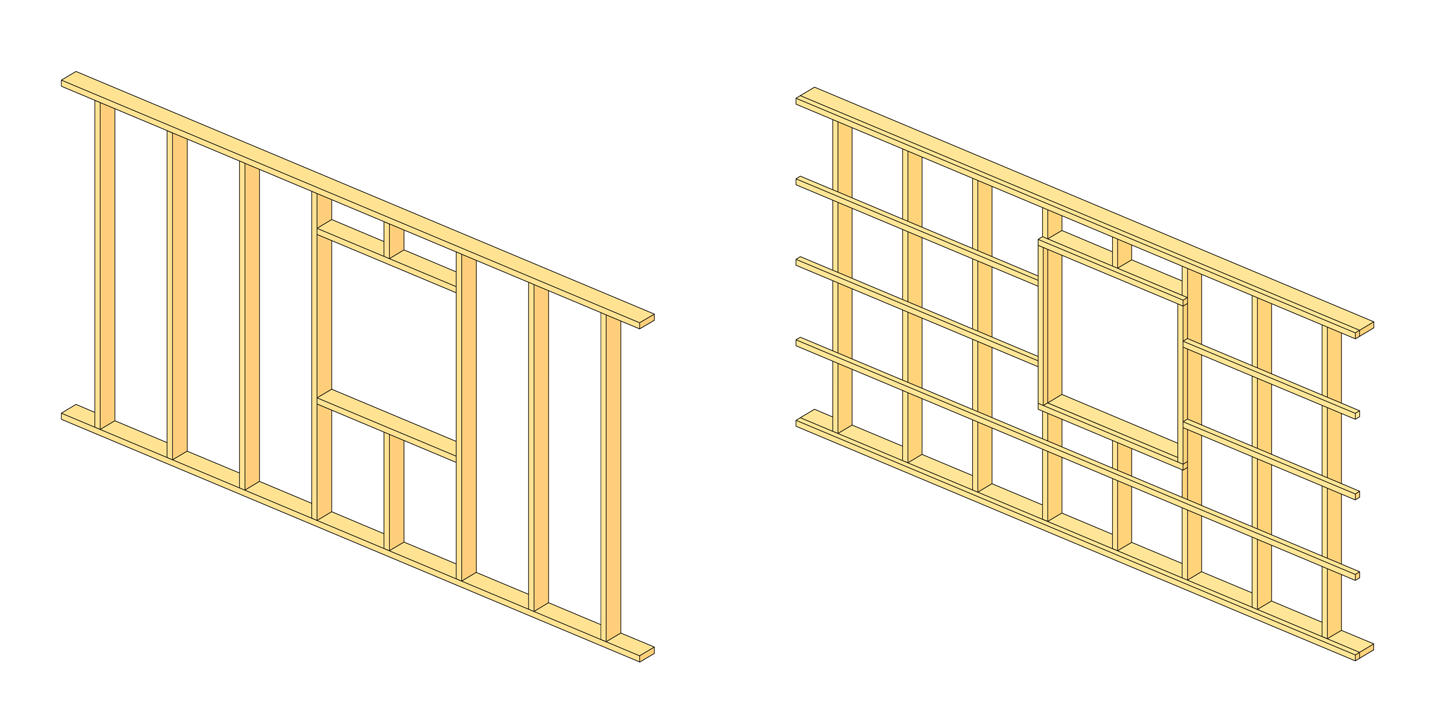

Bild 2. En träregelvägg kan bestå av antingen endast vertikala reglar eller kombinerat med ett eller två skikt horisontellt regelverk.

Vindskydd, ångspärr/ångbroms och värmeisolering

Vindskyddet, som sitter på utsidan av en träyttervägg, har den viktiga uppgiften att hindra luftrörelser bakom fasadskiktet som kan försämra verkan av värmeisoleringen. Vindskyddet bör ha ett vattenavledande ytskikt, så att det vatten eller den fukt som tränger in bakom fasadskiktet inte kan skada vindskyddet, värmeisoleringen eller den bärande stommen. Vindskyddet tjänar både som vindtätning och regntätning i en tvåstegs vattenavvisande fasad. Vindskydd ska vara av diffusionsöppet material, till exempel för ändamålet lämpligt skivmaterial eller vindskyddsduk.

Ångspärr är vanligtvis en åldersbeständig plastfilm. Det finns film även av speciellt material med periodvis hög ånggenomsläpplighet. Den benämns ångbroms och fungerar vintertid som vanlig ångspärr, men sommartid, när diffusion sker utifrån och in, är den diffusionsöppen för att möjliggöra uttorkning av konstruktionen. En ångspärr/ångbroms ska ha få skarvar som noggrant svetsas, limmas eller kläms fast. Genom att ångspärren/ångbromsen kan placeras en bit in i värmeisoleringsskiktet på det vertikalt bärande träregelverket – indragen cirka 50 mm i väggkonstruktionen – kan installationer som eldosor och elrör läggas i det inre isoleringsskiktet mellan de horisontella träreglarna, vilket gör att man inte behöver passera genom eller skada ångspärren/ångbromsen. Ångspärren/ångbromsen, som ligger på den varma sidan av en klimatskärm, nära den invändiga beklädnaden, har också en lufttätande funktion och hindrar vattenånga i inomhusluften att tränga ut i ytterväggskonstruktionen, med risk för kondensering. Är ångspärren/ångbromsen indragen bakom ett horisontellt regelverk, påverkar detta monteringen av invändig väggbeklädnad. Särskilda vertikala kortlingar eller plåtband måste monteras bakom kortsidorna på den invändiga beklädnaden.

Som isoleringsmaterial i träytterväggar används vanligen mineralull eller cellulosafiberbaserade material. På grund av cellulosafibers fuktupptagningsförmåga anses ångbroms lämpligast i klimatskärm med cellulosaisolering och det är viktigt att det valda vindskyddet har högre ånggenomsläpplighet än ångbromsen. Alla värmeisoleringsmaterial måste dock skyddas mot luftrörelser. Det innebär att en cellulosaisolering måste förses med ett diffusionsöppet vindtätt skikt på utsidan och en ångbroms på insidan om isoleringen, för att uppnå högsta möjliga isolerförmåga. Värmeisoleringen placeras mellan reglarna innanför vindskyddet och den inre beklädnaden.
En modern ytterväggbestår ofta av värmeisolering i flera skikt – utvändig isolering, primär isolering respektive invändig isolering. Det yttersta skiktet kan vara en isolerskiva med något högre densitet. Vindskyddet kan placeras innanför den yttre isolerskivan. Primärisoleringen är placerad mellan de bärande reglarna medan den invändiga isoleringen placeras i ett så kallat installationsskikt. Ångspärr/ångbroms kan placeras mellan primärisolering och invändig isolering.

Värmeisoleringsförmågan är i hög grad beroende av noggrannheten i arbetsutförandet. Springor och spalter kan vara förödande.

Genomföringar i yttervägg för ventiler, ventilationsaggregat, tilluftsdon, vattenrör och dylikt måste utföras med varsamhet. Annars kan konvektionsströmmar leda fuktig luft in i väggkonstruktionen där den sedan kan kondensera.

Genomföring i yttervägg

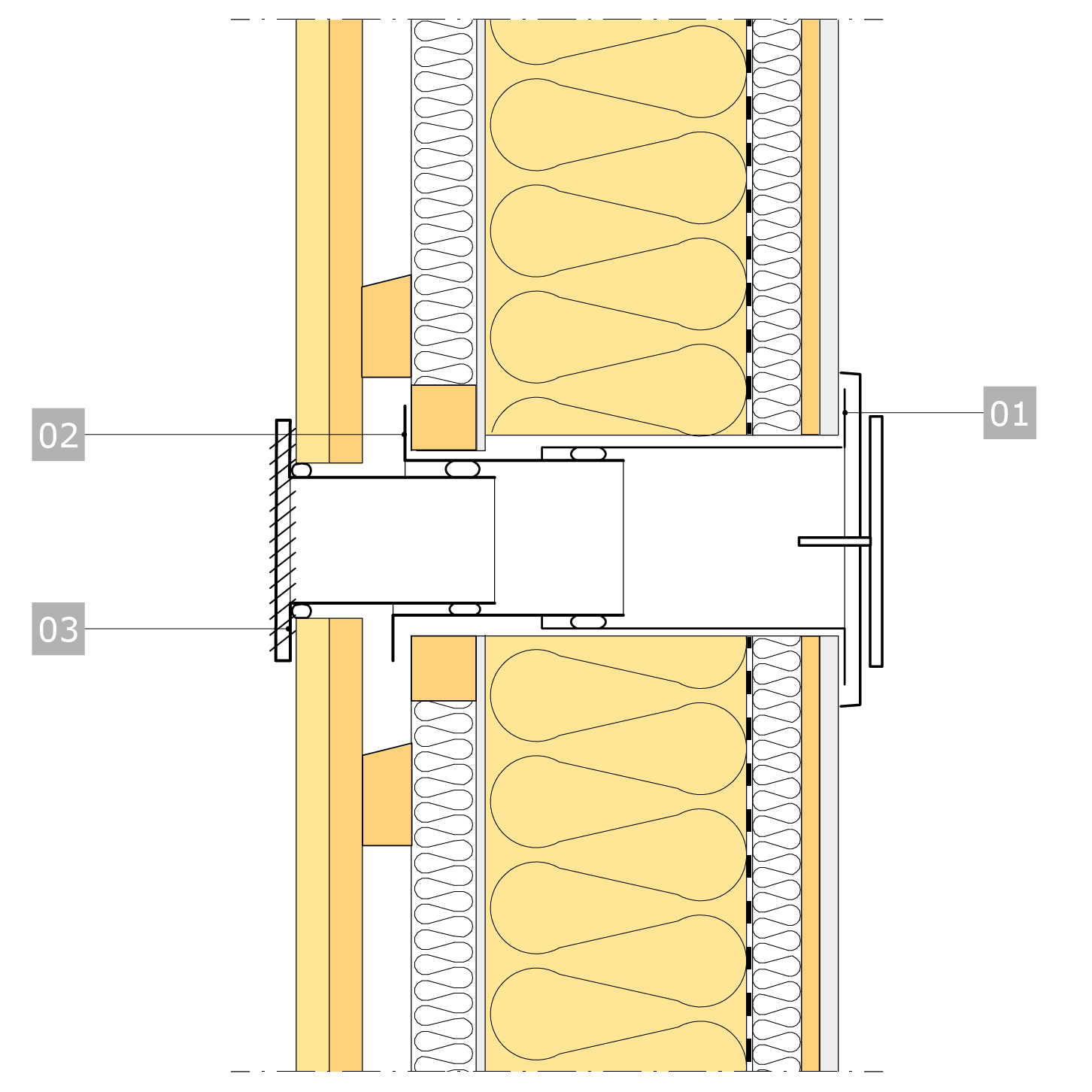

Bild 3. Genomföring i yttervägg. Siffrorna 1,2 och 3 visar på invändig stos, utvändig stos med stöd i vindskyddet respektive utvändig stos med stöd i fasadskiktet. Observera att vindskydd och invändig beklädnadsskiva har stöd i bakomliggande träbaserad skiva.

Fasadkonstruktion

En träregelvägg kan förses med andra fasadmaterial än trä. Exempel på träregelvägg med annan fasadbeklädnad än trä är skalmursväggen med utvändigt ytskikt i tegel eller puts. Denna vägg uppfyller som utfackningsvägg i flerbostadshus kraven på viss brandklass och skydd mot brandspridning mellan lägenheter.

Den murade eller putsade fasadkonstruktionen utsätts för stora fuktbelastningar, förhållanden som måste lösas på ett tillfredsställande sätt för varje väggtyp. Dessutom fordras förankring av murverk och putsskikt i den bärande konstruktionen, fördelning av vertikala laster till grund eller bjälklag och en lösning av de värmeisoleringsproblem i form av köldbryggor, som uppstår vid bjälklagskanter. Murade och putsade fasader ska vara ventilerade med luftspalt.

Skalväggar med en insida som är skild från utsidan av ett värmeisolerande skikt har sedan länge använts i stenhus men förekommer även i trähus för att öka isolertjockleken utan att öka den bärande stommens dimensioner i motsvarande grad.

Värmeisolerad yttervägg med dubbla regelverk och murverk.

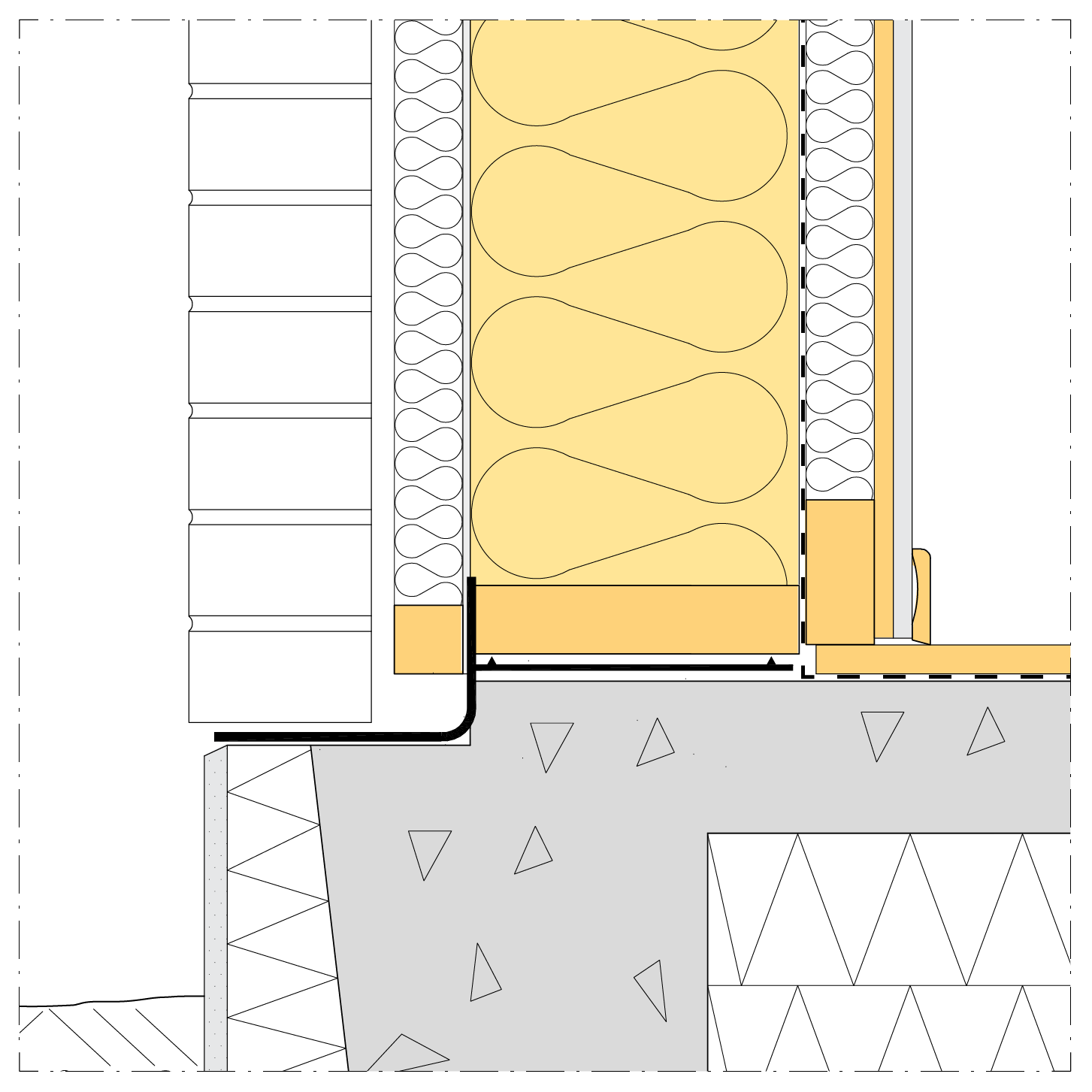

Bild 4. Exempel på värmeisolerad yttervägg med fasad av murverk och isolering i tre skikt.

Träregelvägg i skalväggskonstruktion med dubbelregelvägg och mellanliggande värmeisolerat utrymme

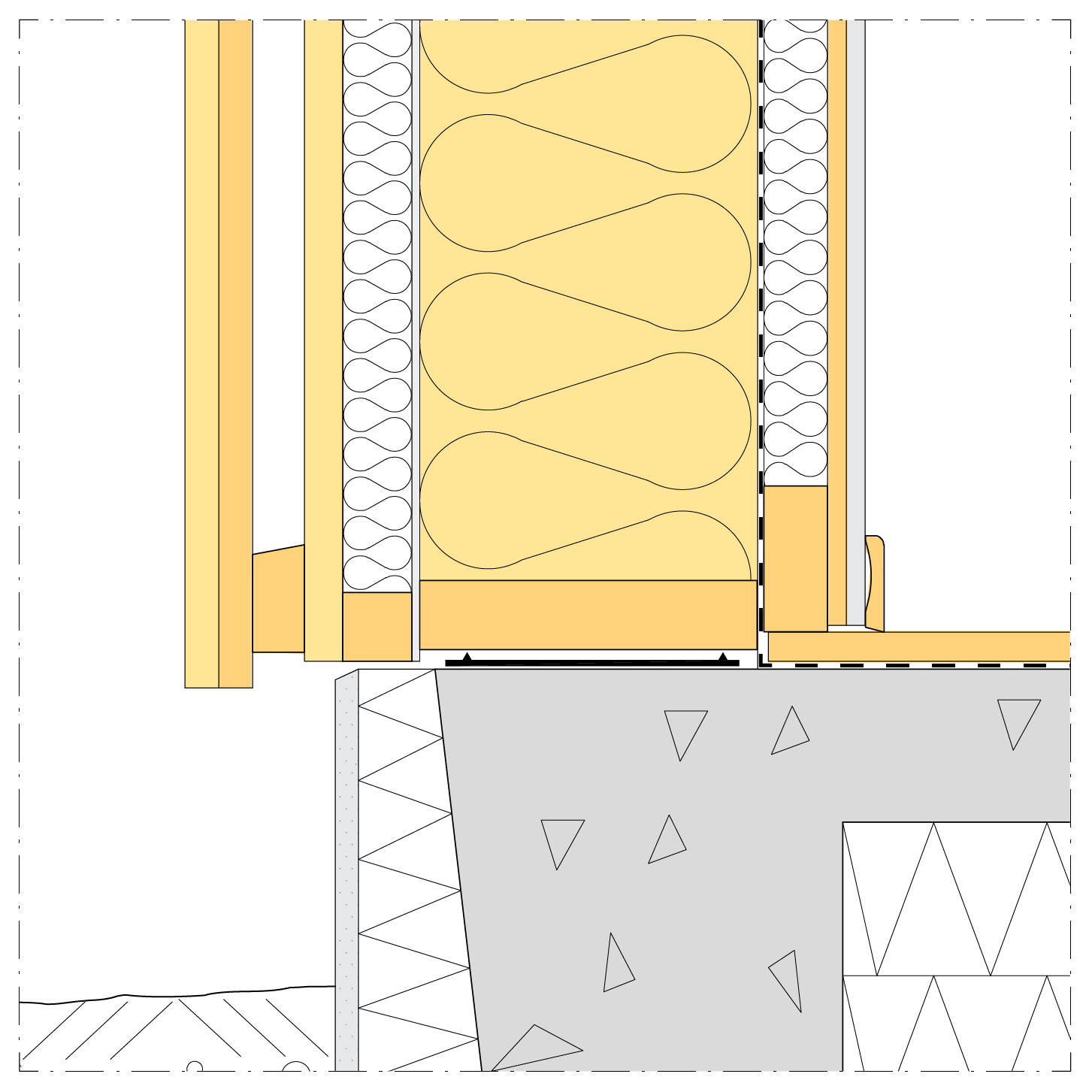

Bild 5. Exempel på träregelvägg i skalväggskonstruktion med dubbelregelvägg och mellanliggande värmeisolerat utrymme.

När man använder andra fasadmaterial än träpanel utgör system med element av KL-trä ett mycket bra underlag för infästning av fasadmaterialet. KL-träelementens plana ytor och goda infästningsmöjligheter gör att isoleringsmaterial anpassade för puts och tegel enkelt kan monteras på skivorna. Putssystem upp till tre våningar har provats i konkreta objekt med gott resultat (Vetenskapsstaden, Stockholm). För andra fasadmaterial som tegel, plåt, sten med mera kan normala byggmetoder användas. För högre byggnader med trästommar ska alltid horisontella rörelsefogar beaktas.

Anslutning vägg – grund

Ett känsligt parti av en yttervägg är dess nedersta del, vid mötet med grunden. Anslutningen mellan vägg och panel ska utföras på ett sådant sätt att:

  • inträngande vatten och fukt leds ut och luftas ut
  • kapillärsugning och fuktdiffusion från grunden hindras att skada anslutande väggar och bjälklag
  • stänkvatten från nederbörd eller fukt från markytan inte skadar fasaden eller bakomliggande väggkonstruktion.
