Nock

Publicerad 2017-01-18

Ledad nockskarv överför horisontella och vertikala krafter. Moment överförs ej. Infästningen bör utformas så att vinkeländringen inte förhindras. Om vinkeländringen inte kan ske fritt uppstår extraspänningar som kan medföra oförutsedda skador på byggnadskonstruktionen.

Spikningsplåtar

Ledad nockskarv av spikningsplåtar på ömse sidor är enkel och ändamålsenlig. Laskar av spikningsplåt lämpar sig till såväl små som stora krafter. Plåttillverkarens anvisningar ska noga följas. Kraftöverföringen mellan spikningsplåt och limträbalk sker med hjälp av ankarspik eller -skruv. Plåtarna bör placeras så nära limträbalkarnas nedre kant som möjligt så att de inte förhindrar limträbalkens vinkeländring. Lämpligt avstånd mellan underkant limträbalk och understa spikraden är 10 × spik-/skruvdiametern. Det finns förborrade spikningsplåtar av varmförzinkad stålplåt som lagervara i olika storlekar och tjocklekar mellan 1,5 och 5 mm. Ett annat lämpligt utformat nockbeslag har utvecklats av Limträteknik i Falun AB, se figur 82.

Nockskarv, ledad, med spikningsplåtar på ömse sidor

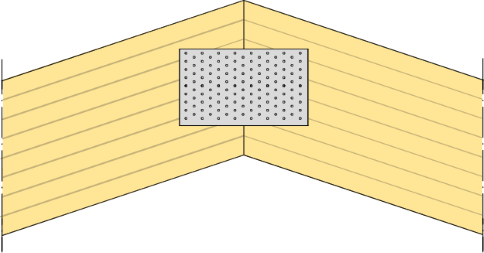

Figur 81
Nockskarv, ledad, med spikningsplåtar på ömse sidor.

Nockbeslag av stål enligt Limträteknik i Falun AB.

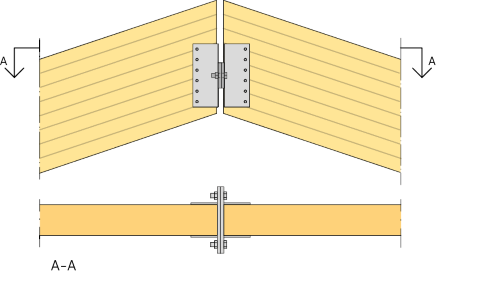

Figur 82
Nockbeslag av stål enligt Limträteknik i Falun AB.
