11.1 Några nyttiga geometriska samband för låga bågar

Publicerad 2017-01-19

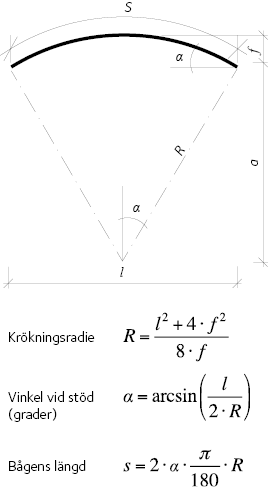

För cirkelformade bågar med godtyckligt förhållande mellan pilhöjd och spännvidd och för parabelformade bågar med förhållandet mellan pilhöjd och spännvidd f ⁄ l ≈ 0,14 – 0,15, ges de relevanta geometriska egenskaperna i figur 11.5.

Observera att parabeln inte har en konstant radie, men vid små värden på förhållandet f ⁄ l sammanfaller parabeln och cirkeln nästan helt, vilket innebär att ekvationerna i figur 11.5 kan användas med tillräcklig noggrannhet för båda formerna.


Figur 11.5
Låga bågars geometriska egenskaper.
