3.2 Kontinuerliga balkar

Publicerad 2017-01-17

Balkar på flera stöd eller balkar med överkragning medger bättre materialutnyttjande än vad som kan uppnås med fritt upplagda tvåstödsbalkar, eftersom böjmomentet varierar mindre längs med balken. Utnyttjandegraden kan höjas ytterligare genom att balkhöjden ökas vid innerstöden, vilket ökar böjmoment vid dessa stöd och minskar fältmomenten.

Kontinuerliga balkar utförs med fördel som så kallade Gerbersystem. Skarvarna utformas då som leder och placeras så att man får en gynnsam momentfördelning och lämpliga transportlängder. En lämplig placering av Gerberlederna ges i avsnitt Takåsar, för kontinuerliga balkar med jämnt fördelad last.

System med kontinuerliga balkar är särskilt lämpliga att användas som primärbalkar i takkonstruktioner. Som sekundärbalkar är ändå fritt upplagda balkar att föredra eftersom fortskridande ras kan förebyggas, se ytterligare i avsnitt Takåsar.

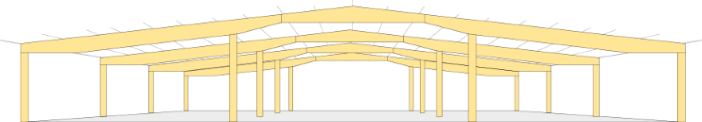

Kontinuerliga balkar som Gerbersystem.
Figur 3.7
Kontinuerliga balkar som Gerbersystem. Här som optimerade balkar med överkragning och inhängda sadelbalkar.
