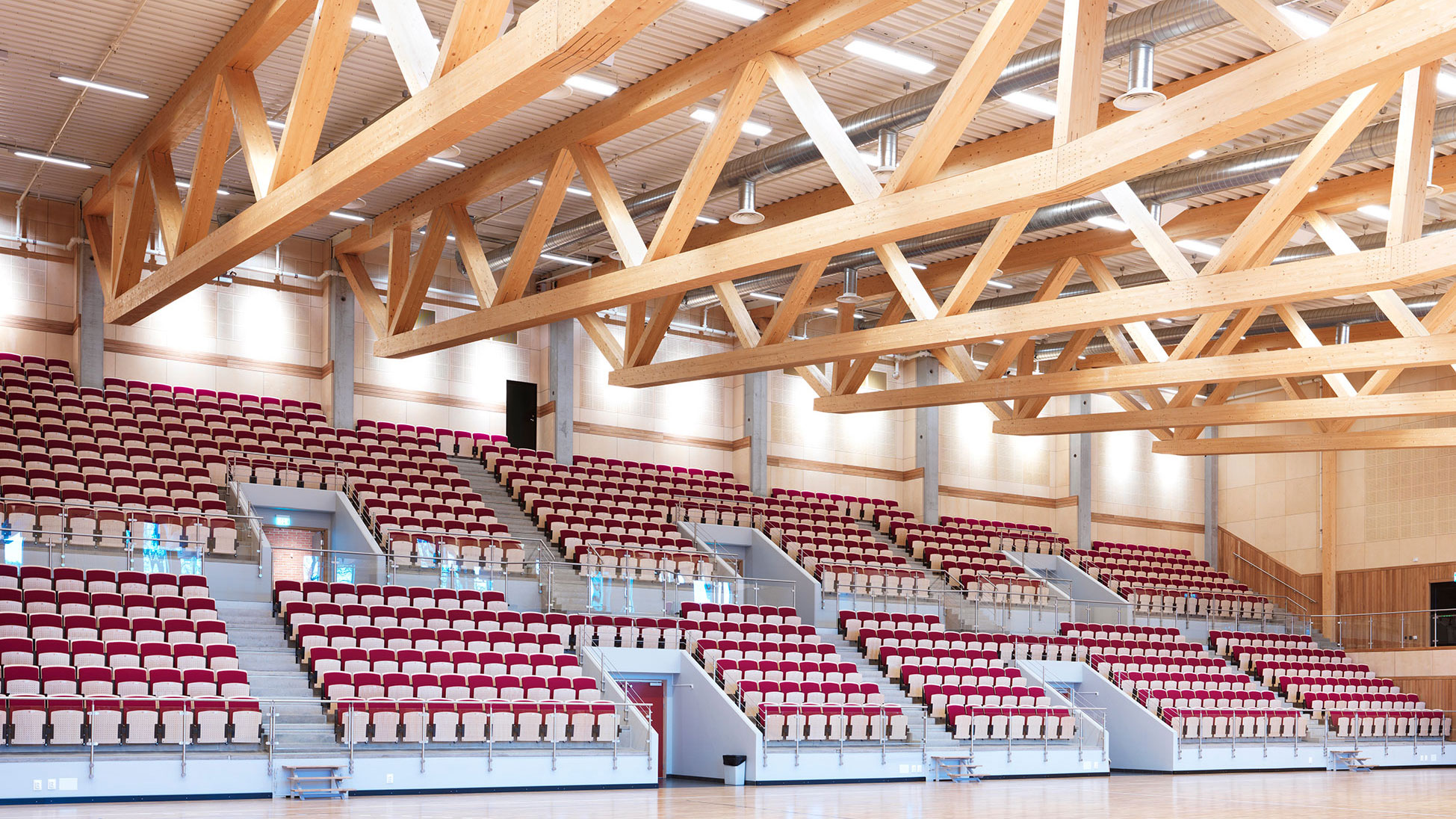

Olsbergs Arena, Eksjö.
Eftersom tvärsnittet fritt kan utformas och balkens tvärsnittshöjd kontinuerligt kan varieras eller krökas och spännvidden dessutom kan vara lång har limträ många användningsområden.
Limträtillverkningen sker på ungefär samma sätt oberoende av limträtillverkare eller tillverkningsland och råvaran är hållfasthetssorterat virke, i de nordiska länderna vanligtvis gran. Limträtvärsnittet kan byggas upp av lameller som tillhör samma hållfasthetsklass, då får man en produkt som kallas homogent limträ och betecknas med bokstaven h (h = homogeneous, homogent limträ). De yttre lamellerna i ett tvärsnitt utsätts vanligen för större påkänningar och tillverkas därför normalt av lameller i en högre hållfasthetsklass. Denna produkt kallas kombinerat limträ och betecknas med bokstaven c (c = combined, kombinerat limträ), se figur 2.8.

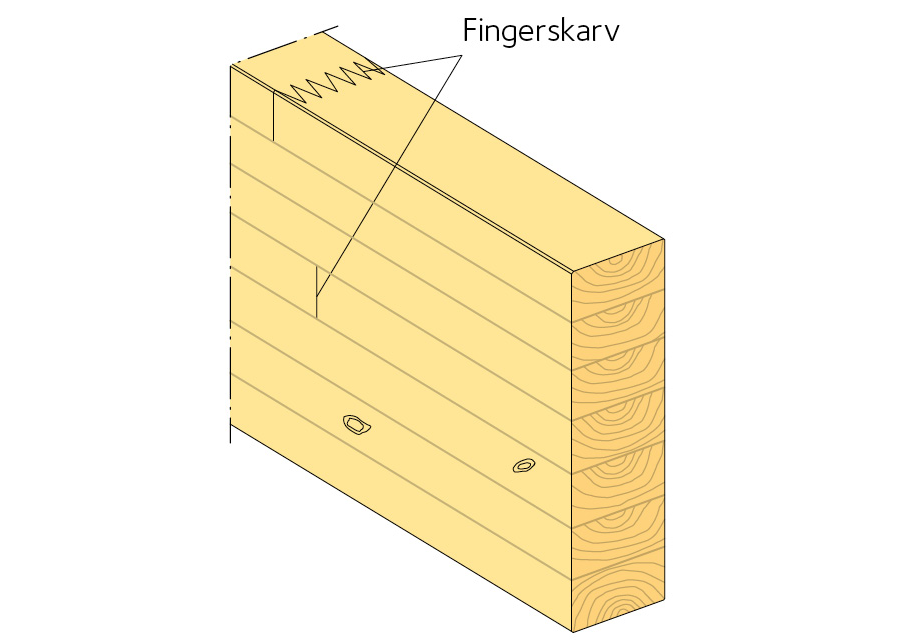

Figur 2.7 Del av en limträbalk.
Figur 2.8 Hållfasthetsklasser för limträ.

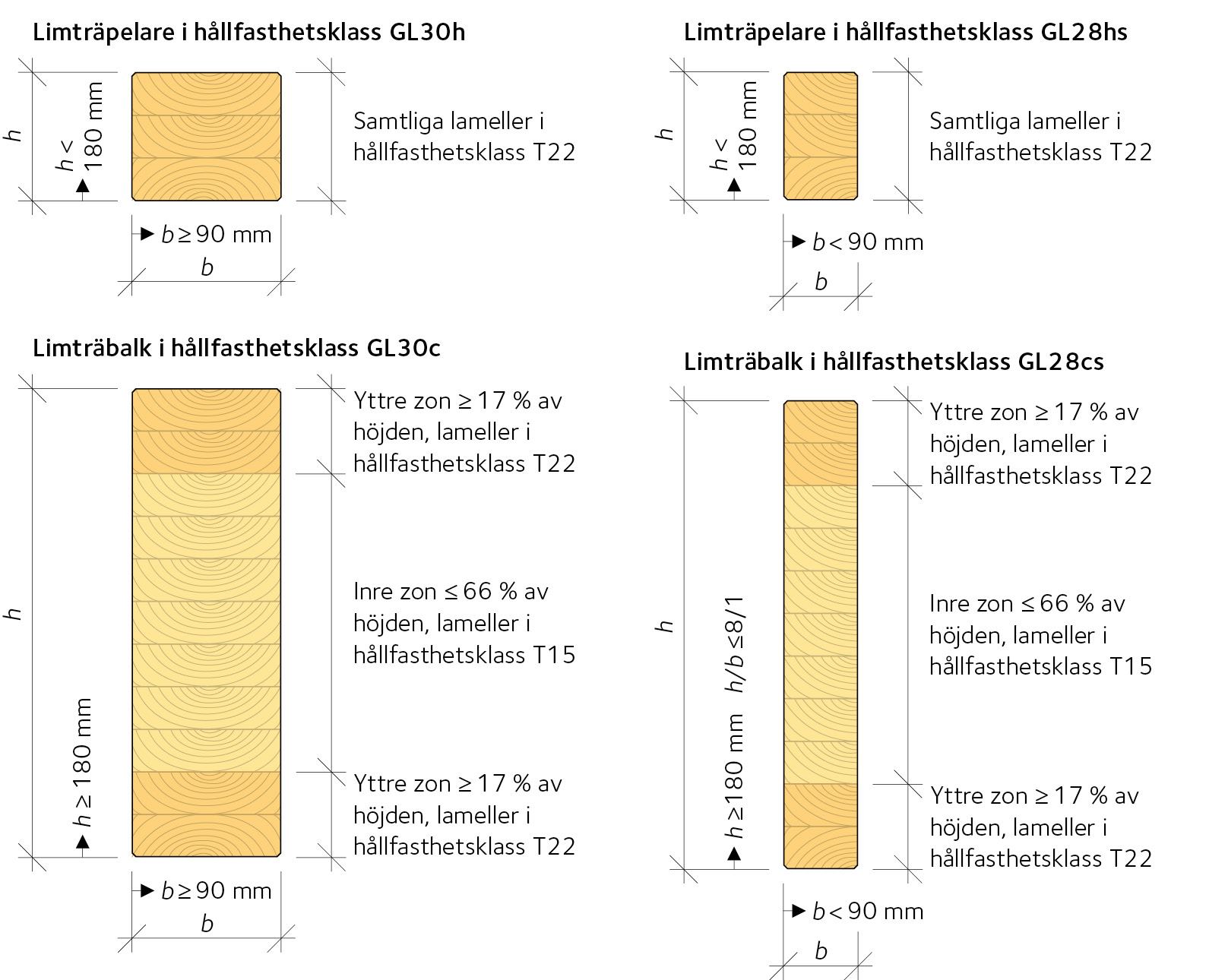

Olika limträtvärsnitt som visualiserar de olika hållfasthetsklasserna GL30h (homogent limträ),
GL30c (kombinerat limträ), GL28hs (klyvsågat homogent limträ) och GL28cs (klyvsågat kombinerat limträ).
Limträ i hållfasthetsklasserna GL28hs och GL28cs tillverkas genom klyvsågning av bredare tvärsnitt.
Limträ kan klyvas med bandsåg till 2 eller 3 klyvbalkar. Klyvsågade limträbalkar används ofta i takkonstruktioner som överramar i takstolar eller kompletterande balkar och betecknas med bokstäverna hs (homogeneous split, klyvsågat homogent limträ) eller cs (combined split, klyvsågat kombinerat limträ). Hållfasthetssorteringen och limträbalkens uppbyggnad inverkar på klyvbalkarnas egenskaper som skiljer sig något från traditionella limträtvärsnitt.
Tabell 2.7 Karakteristiska hållfasthets- och styvhetsegenskaper uttryckta i MPa och densitet i kg/m3 för kombinerat (c), homogent (h) och klyvsågat (s) limträ 1) 2) 3).
Egenskaper | GL28cs | GL28hs | GL30c | GL30h |
Hållfasthetsvärden | ||||
Böjning parallellt med fibrerna fm,k 4) | 28,0 | 28,0 | 30,0 | 30,0 |
Dragning parallellt med fibrerna ft,0,k | 19,5 | 22,4 | 19,5 | 24,0 |
Dragning vinkelrätt mot fibrerna ft,90,k | 0,5 | 0,5 | 0,5 | 0,5 |
Tryck parallellt med fibrerna fc,0,k | 24,0 | 28,0 | 24,5 | 30,0 |
Tryck vinkelrätt mot fibrerna fc,90,k | 2,5 | 2,5 | 2,5 | 2,5 |
Längsskjuvning fv,k (skjuvning och vridning) | 3,5 | 3,5 | 3,5 | 3,5 |
Rullskjuvning fr,k | 1,2 | 1,2 | 1,2 | 1,2 |
Styvhetsvärden för analys av bärförmåga | ||||
Elasticitetsmodul E0,05 | 10 400 | 10 500 | 10 800 | 11 300 |
Styvhetsvärden för deformationsberäkningar, medelvärden | ||||
Elasticitetsmodul E0,mean | 12 500 | 13 100 | 13 000 | 13 600 |
Elasticitetsmodul E90,mean | 300 | 300 | 300 | 300 |
Skjuvmodul Gmean | 650 | 650 | 650 | 650 |
Densitet | ||||
Densitet ρk | 290 | 430 | 390 | 430 |
Densitet ρmean | 430 | 480 | 430 | 480 |
1) Här har index g (för glulam) i egenskapsbeteckningarna utelämnats.
2) För tillämpningar i Sverige är den dominerande hållfasthetsklassen för limträ GL30c. Även hållfasthetsklass GL28cs, GL28hs och GL30h förekommer i Sverige, se tabell 3.5, Dimensionering av träkonstruktioner, Del 2. Tillgängligheten på övriga hållfasthetsklasser och dimensioner bör kontrolleras med de svenska limträtillverkarna före projektering sker.
Se även Limträhandbok Del 1 för mer information om limträ.
3) Karakteristiska värden för böjning och dragning gäller för limträ med en tvärsnittshöjd av 600 mm. För storlekseffekter, se ekvation 2.2.
4) Böjhållfastheten i förhållande till den veka axeln antas vara lika med böjhållfastheten i förhållande till den styva axeln.
Källa: Tabell enligt SS-EN 14080:2013.
För rektangulära tvärsnitt med mindre höjd än 600 mm kan det karakteristiska värdet för böjhållfasthet fm,k och draghållfasthet parallellt med fiberriktningen ft,0,k ökas med faktorn kh (faktor för storlekseffekt). För andra karakteristiska egenskapsvärden är faktorn kh lika med 1.
\(k_{\mathrm{h}}=\displaystyle \min\left\{\begin{array}{l}
(\frac{600}{h})^{0,1}\\
1,\ 1
\end{array}\right.\)
där:
h
är tvärsnittshöjden i millimeter.
