Publicerad 2003-09-01
Hängverk och sprängverk är traditionella och beprövade konstruktioner med en tydlig, konstruktiv form.
Hängverket är ett bärande system där balken understöds elastiskt av stolpar eller vertikaler som är upphängda i trycksträvor. Lasterna från brobanan överförs till hängverket, som anordnas bredvid brobanan.

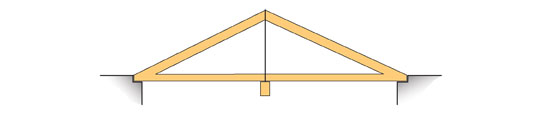

Bild 1. Hängverksbro – bärverk.
Hängverket möjliggör låg konstruktionshöjd för brobanan och stor fri höjd under bron. Allt efter antalet vertikaler skiljer man mellan enkla och flerfaldiga hängverk. Förstyvningen i sidled av trycksträvan görs på likartat sätt som vid bågbroar.

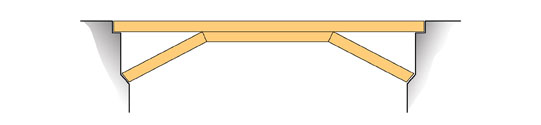

Bild 2. Sprängverksbro – bärverk.
När huvudbalkarna stöttas upp av sneda trycksträvor eller bockar, talar man om sprängverk. Allt efter antalet stödpunkter skiljer man mellan enkla eller flerfaldiga sprängverk. Vid enkla sprängverk understöds balken i mitten med en dubbelbock. Balken kan utformas med led i knutpunkten eller som kontinuerlig balk. Vid dubbla spräng- eller trapetssprängverk måste balken utformas böjstyv över hela spännvidden för att systemet inte ska bli instabilt under osymmetrisk belastning.
Hängverk och sprängverk kan också kombineras till hängsprängverk, där hängverkets och sprängverkets trycksträvor kombineras till en gemensam bock.
Enkelt hängverk.
Dubbelt hängverk (trapetshängverk).
Enkelt sprängverk.
Trapetssprängverk.
Asymmetriskt trefaldigt sprängverk.

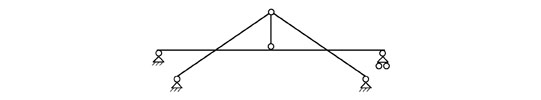

Hängsprängverk.
Bild 3. Exempel på statiska system för hängverk och sprängverk.

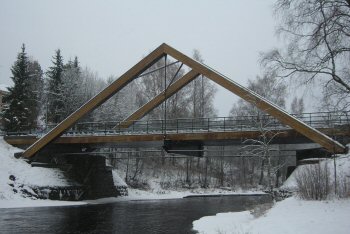

Bild 4. Hängverksbro, Sävar, byggd 2006.
Foto: Per-Anders Fjellström.
Bild 5. Sprängverksbro, Skellefteå, byggd 1737.
Foto: Per-Anders Fjellström.
| Typ av bro |
Spännvidd L (m) |
Konstruktionshöjd |
| Hängverk |
10-50 |
L/4 - L/12 |
| Sprängverk |
40 |
L/15 - L/20 |
Tabell 1. Spännvidd och konstruktionshöjd, hängverks- och sprängverksbroar.
