Raka limträelement

Vid större spännvidder kan det finnas behov av överhöjning av fritt upplagda balkar för att motverka stor nedböjning. Sådana balkar kan tillverkas mot beställning.

Tillverkningssortimentet omfattar ett stort antal dimensioner utöver lagersortimentet, se tabell 4 Tillverkningssortiment för limträpelare och limträbalkar tillverkade i Sverige, i aktuella hållfasthetsklasser.

Fakta Lagersortiment

För att möjliggöra rationell produktion och därigenom minimera leveranstider, har de svenska limträtillverkarna enats om en tillverkningsstandard baserad på SS-EN 14080 beträffande hållfasthets- och limningsklass. Tillverkningsstandarden omfattar lagersortiment enligt tabell 4.

• Raka limträelement med b ≥ 90 mm och h < 180 mm (upp till tre lameller) och limtyp I tillverkas som standard i hållfasthetsklass GL30h.
• Raka limträelement med b ≥ 90 mm och h ≥ 180 mm (fyra lameller eller fler) och limtyp I tillverkas som standard i hållfasthetsklass GL30c.
• Klyvsågat limträ med b < 90 mm och h ≥ 180 mm (fyra lameller eller fler) tillverkas som standard i hållfasthetsklass GL28cs.

Lagersortiment för limträpelare och limträbalkar tillverkade i Sverige

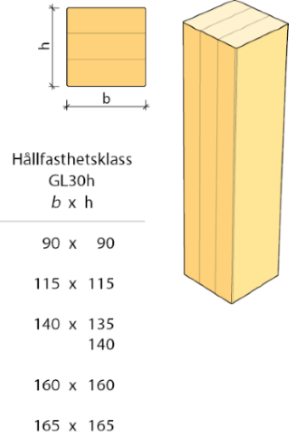

Limträpelare
Lagersortiment för limträ, tillverkat enligt SS-EN 14080.
Renhyvlade, ej lagade ytor.
Fyra fasade hörn.
Obehandlade.
Limtyp I.
Dimensioner och hållfasthetsklass enligt tabell nedan.

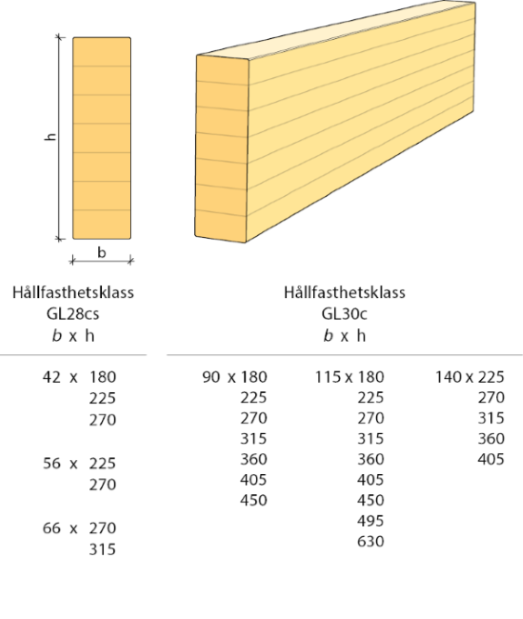

Limträbalk
Lagersortiment för limträ, tillverkat enligt SS-EN 14080.
Renhyvlade, ej lagade ytor.
Fyra fasade hörn.
Obehandlade.
Limtyp I.
Dimensioner och hållfasthetsklasser enligt tabeller nedan.

Ovanstående dimensioner finns normalt i lager hos limträtillverkaren. Längder upp till 12 m. Fler dimensioner än de här angivna kan vara lagerförda hos limträtillverkaren. Andra längder och tvärsnitt tillverkas mot beställning (för raka element är h = n × 45 mm). Limträbalkar kan givetvis även användas som pelare. Se även tabell 4 Tillverkningssortiment för limträpelare och limträbalkar tillverkade i Sverige, i aktuella hållfasthetsklasser.

Lagersortimentet stämmer överens med den branchgemensamma sortimentlista med dimensioner, kvaliteter och benämningar som finns på www.vilmabas.se.

Tabell 4 Tillverkningssortiment för limträpelare och limträbalkar tillverkade i Sverige, i aktuella hållfasthetsklasser

Bredd b (mm)	42	56	66	78	90	115	140	160	165	190	215
Höjd h (mm)
90	GL28hs	GL28hs	GL28hs	GL28hs	GL30h	GL30h	GL30h		GL30h	GL30h	GL30h
115						GL30h	GL30h		GL30h	GL30h	GL30h
135	GL28hs	GL28hs	GL28hs	GL28hs	GL30h	GL30h	GL30h		GL30h	GL30h	GL30h
140							GL30h
160								GL30h
165									GL30h
180	GL28cs	GL28cs	GL28cs	GL28cs	GL30c	GL30c	GL30c	GL30c	GL30c	GL30c	GL30c
225	GL28cs	GL28cs	GL28cs	GL28cs	GL30c	GL30c	GL30c		GL30c	GL30c	GL30c
270	GL28cs	GL28cs	GL28cs	GL28cs	GL30c	GL30c	GL30c		GL30c	GL30c	GL30c
315	GL28cs	GL28cs	GL28cs	GL28cs	GL30c	GL30c	GL30c		GL30c	GL30c	GL30c
360	GL28cs*	GL28cs	GL28cs	GL28cs	GL30c	GL30c	GL30c		GL30c	GL30c	GL30c
405	GL28cs*	GL28cs	GL28cs	GL28cs	GL30c	GL30c	GL30c		GL30c	GL30c	GL30c
450		GL28cs	GL28cs	GL28cs	GL30c	GL30c	GL30c		GL30c	GL30c	GL30c
495		GL28cs*	GL28cs	GL28cs	GL30c	GL30c	GL30c		GL30c	GL30c	GL30c
540		GL28cs*	GL28cs*	GL28cs	GL30c	GL30c	GL30c		GL30c	GL30c	GL30c
585			GL28cs*	GL28cs	GL30c	GL30c	GL30c		GL30c	GL30c	GL30c
630			GL28cs*	GL28cs*	GL30c	GL30c	GL30c		GL30c	GL30c	GL30c
675				GL28cs*	GL30c	GL30c	GL30c		GL30c	GL30c	GL30c
720				GL28cs*	GL30c	GL30c	GL30c		GL30c	GL30c	GL30c
765				GL28cs*	GL30c	GL30c	GL30c		GL30c	GL30c	GL30c
810					GL30c	GL30c	GL30c		GL30c	GL30c	GL30c
855					GL30c	GL30c	GL30c		GL30c	GL30c	GL30c
900					GL30c	GL30c	GL30c		GL30c	GL30c	GL30c
945						GL30c	GL30c		GL30c	GL30c	GL30c
990						GL30c	GL30c		GL30c	GL30c	GL30c
1035						GL30c	GL30c		GL30c	GL30c	GL30c
1080						GL30c	GL30c		GL30c	GL30c	GL30c
1125						GL30c	GL30c		GL30c	GL30c	GL30c
1170							GL30c		GL30c	GL30c	GL30c
1215							GL30c		GL30c	GL30c	GL30c
1260							GL30c		GL30c	GL30c	GL30c
1305							GL30c		GL30c	GL30c	GL30c
1350							GL30c		GL30c	GL30c	GL30c
1395							GL30c		GL30c	GL30c	GL30c
1440									GL30c	GL30c	GL30c
1485									GL30c	GL30c	GL30c
1530									GL30c	GL30c	GL30c
1575									GL30c	GL30c	GL30c
1620									GL30c	GL30c	GL30c

Fet stil = Lagersortiment för limträpelare och limträbalkar tillverkade i Sverige.
* Klyvsågat limträ i hållfasthetsklasserna GL28cs och GL28hs ska ha ett höjd-/breddförhållande h/b ≤ 8/1. Om en klyvsågad limträbalk med ett höjd-/breddförhållande h/b > 8 klarar sig hållfasthetsmässigt, får dock höjden på limträbalken ökas med bibehållen bredd om så önskas (dock rekommenderas av praktiska skäl ett maximalt höjd-/breddförhållande h/b = 10).

Förklaring:
h = homogeneous, homogent limträ,
c = combined, kombinerat limträ,
s = split, klyvsågat limträ.

Exempel: Användning av limträpelare och limträbalkar i småhus

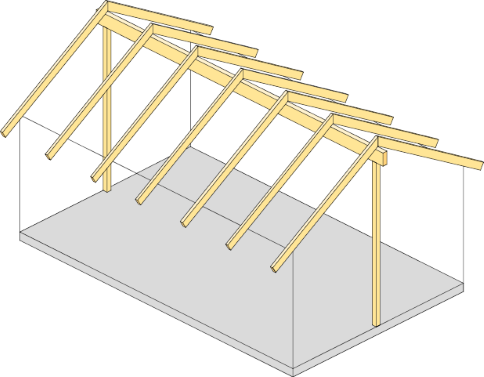

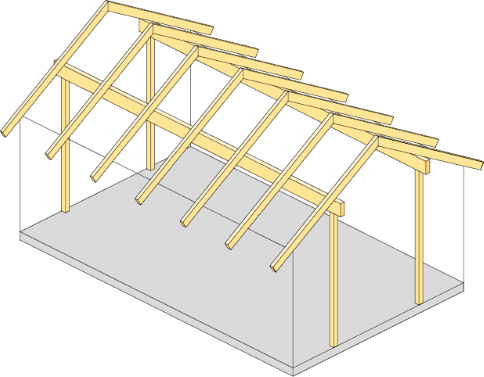

Takbalk, längsgående i nock, två stöd av pelare.
Takbalkar, tvärgående, två stöd.

Takbalkar, två längsgående, två stöd av pelare.
Takbalkar, tvärgående, två stöd.

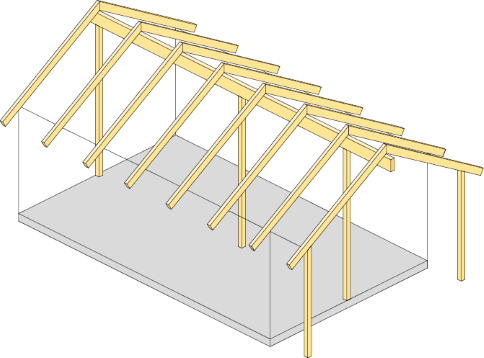

Takbalk, längsgående i nock, tre stöd av pelare.
Takbalkar, tvärgående, två stöd.

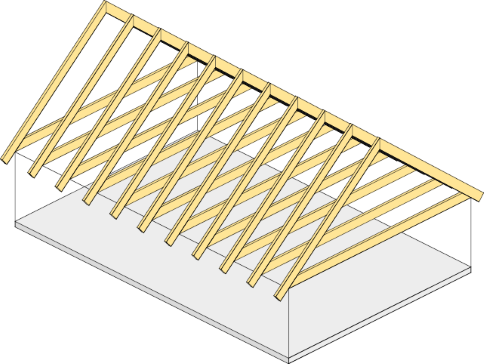

Takstolar i 1 1/2 -planshus – överramar och underram.

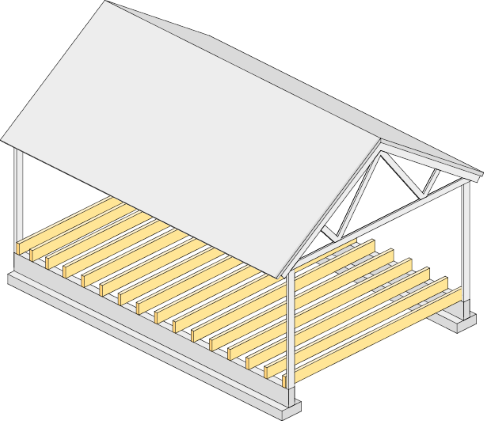

Golvbalkar ett fack, två stöd.

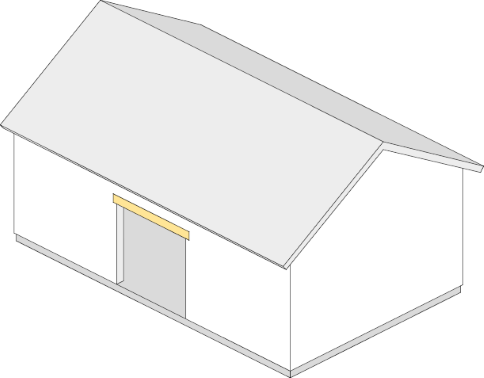

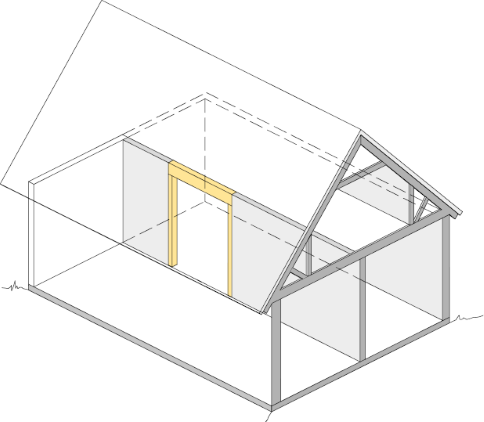

Avväxlingsbalk över dörr- eller fönsteröppning i yttervägg.

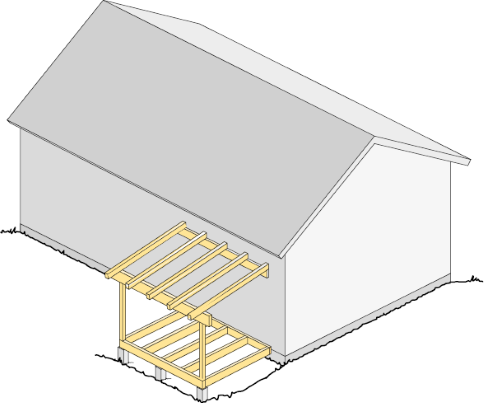

Altan – takbalkar, golvbalkar, bärlinor och pelare.

Balk över öppning i hjärtvägg.

Exempel: Användning av limträ i större byggnader – spännviddsområden

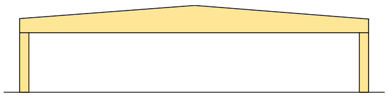

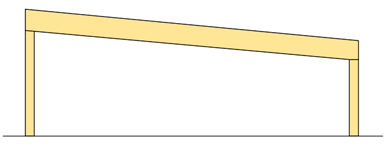

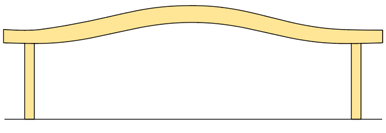

Rak balk på pelare 10 – 30 m.

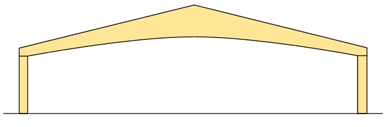

Sadelbalk på pelare 10 – 30 m.

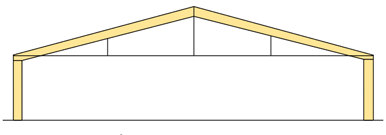

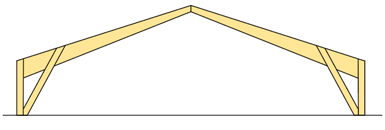

Dragbandstakstol på pelare 15 – 50 m.

Treledsram av sammansatt typ 10 – 35 m.

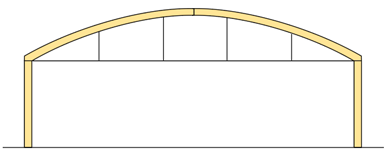

Treledsbåge med dragband på pelare 20 – 60 m.

Krökt balk på pelare 10 – 20 m.

Bumerangbalk på pelare 10 – 20 m.

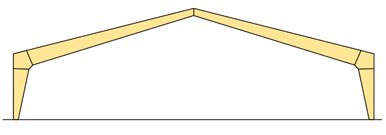

Treledsram med fingerskarvade ramhörn 15 – 25 m.

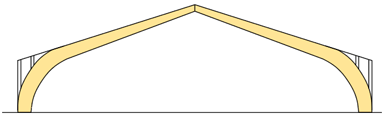

Treledsram med krökta ramhörn 15 – 40 m.

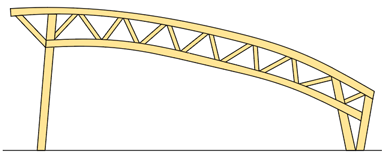

Fackverk 30 – 85 m (rakt eller krökt).
