Fyra hyvlade sidor.
För utförlig måttangivelse, klicka på respektive dimension.
|
a x b |
Tabell 1.

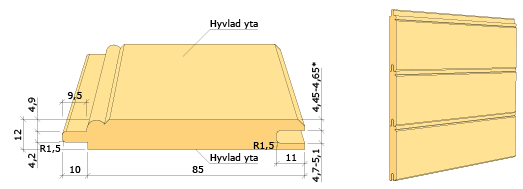

Pärlspont 12x95
* Profiltjocklek notsida 4,45-4,65 mm varierar beroende på måttet av notbredden 4,7-5,1 mm, det vill säga att för varje 0,1 mm som notbredden minskar från maximumvärdet 5,1 mm, så ökar profiltjockleken på notsidan med 0,05 mm från minimumvärdet 4,45 mm.
Delar som inte är måttsatta kan utformas fritt, men hänsyn bör tas till lokal historisk förebild.

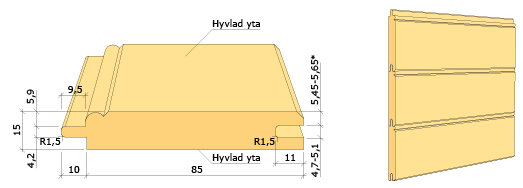

Pärlspont 15x95
* Profiltjocklek notsida 5,45-5,65 mm varierar beroende på måttet av notbredden 4,7-5,1 mm, det vill säga att för varje 0,1 mm som notbredden minskar från maximumvärdet 5,1 mm, så ökar profiltjockleken på notsidan med 0,05 mm från minimumvärdet 5,45 mm.
Delar som inte är måttsatta kan utformas fritt, men hänsyn bör tas till lokal historisk förebild.
