Slätspont utan underfog

Publicerad 2003-09-01

Uppdaterad 2017-05-22

Fyra hyvlade sidor.

Slätspont utan underfog 21x120

För utförlig måttangivelse, klicka på respektive dimension.

a x b
a x b


Tabell 1.

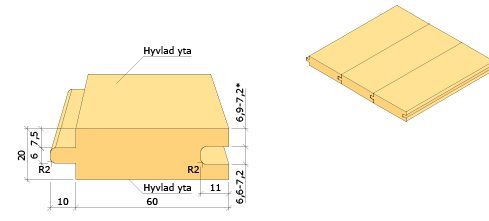

Slätspont utan underfogning 20x70

Slätspont utan underfog 20x70
* Profiltjocklek notsida 6,9-7,2 mm varierar beroende på måttet av notbredden 6,6-7,2 mm, det vill säga att för varje 0,1 mm som notbredden minskar från maximumvärdet 7,2 mm, så ökar profiltjockleken på notsidan med 0,05 mm från minimumvärdet 6,9 mm.

Ladda ned CAD-ritning

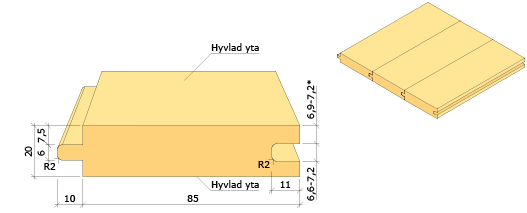

Slätspont utan underfogning 20x95

Slätspont utan underfog 20x95

* Profiltjocklek notsida 6,9-7,2 mm varierar beroende på måttet av notbredden 6,6-7,2 mm, det vill säga att för varje 0,1 mm som notbredden minskar från maximumvärdet 7,2 mm, så ökar profiltjockleken på notsidan med 0,05 mm från minimumvärdet 6,9 mm.

Ladda ned CAD-ritning

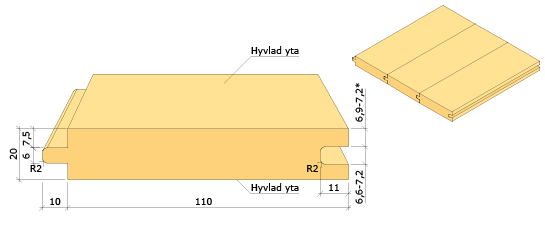

Slätspont utan underfogning 20x120

Slätspont utan underfog 20x120

* Profiltjocklek notsida 6,9-7,2 mm varierar beroende på måttet av notbredden 6,6-7,2 mm, det vill säga att för varje 0,1 mm som notbredden minskar från maximumvärdet 7,2 mm, så ökar profiltjockleken på notsidan med 0,05 mm från minimumvärdet 6,9 mm.

Ladda ned CAD-ritning

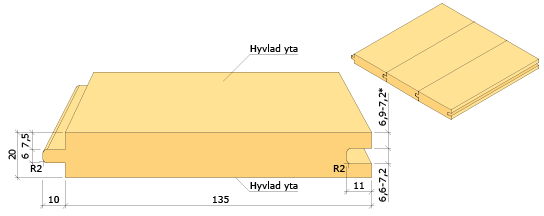

Slätspont utan underfogning 20x145

Slätspont utan underfog 20x145

* Profiltjocklek notsida 6,9-7,2 mm varierar beroende på måttet av notbredden 6,6-7,2 mm, det vill säga att för varje 0,1 mm som notbredden minskar från maximumvärdet 7,2 mm, så ökar profiltjockleken på notsidan med 0,05 mm från minimumvärdet 6,9 mm.

Ladda ned CAD-ritning

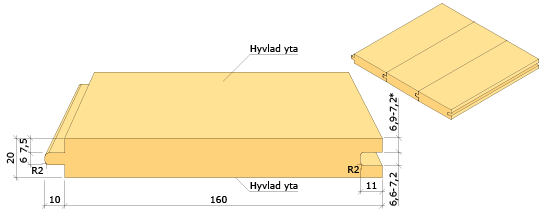

Slätspont utan underfogning 20x170

Slätspont utan underfog 20x170

* Profiltjocklek notsida 6,9-7,2 mm varierar beroende på måttet av notbredden 6,6-7,2 mm, det vill säga att för varje 0,1 mm som notbredden minskar från maximumvärdet 7,2 mm, så ökar profiltjockleken på notsidan med 0,05 mm från minimumvärdet 6,9 mm.

Ladda ned CAD-ritning

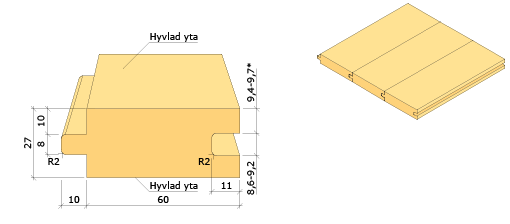

Slätspont utan underfogning 27x70

Slätspont utan underfog 27x70

* Profiltjocklek notsida 9,4-9,7 mm varierar beroende på måttet av notbredden 8,6-9,2 mm, det vill säga att för varje 0,1 mm som notbredden minskar från maximumvärdet 9,2 mm, så ökar profiltjockleken på notsidan med 0,05 mm från minimumvärdet 9,4 mm.

Ladda ned CAD-ritning

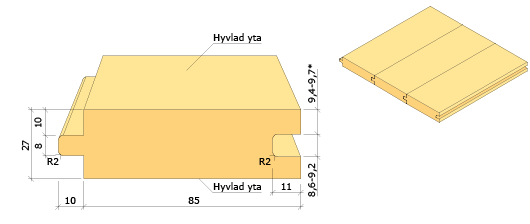

Slätspont utan underfogning 27x95

Slätspont utan underfog 27x95

* Profiltjocklek notsida 9,4-9,7 mm varierar beroende på måttet av notbredden 8,6-9,2 mm, det vill säga att för varje 0,1 mm som notbredden minskar från maximumvärdet 9,2 mm, så ökar profiltjockleken på notsidan med 0,05 mm från minimumvärdet 9,4 mm.

Ladda ned CAD-ritning

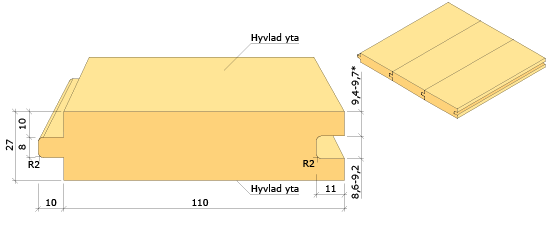

Slätspont utan underfogning 27x120

Slätspont utan underfog 27x120

* Profiltjocklek notsida 9,4-9,7 mm varierar beroende på måttet av notbredden 8,6-9,2 mm, det vill säga att för varje 0,1 mm som notbredden minskar från maximumvärdet 9,2 mm, så ökar profiltjockleken på notsidan med 0,05 mm från minimumvärdet 9,4 mm.

Ladda ned CAD-ritning

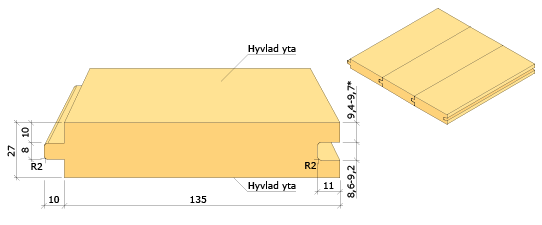

Slätspont utan underfogning 27x145

Slätspont utan underfog 27x145

* Profiltjocklek notsida 9,4-9,7 mm varierar beroende på måttet av notbredden 8,6-9,2 mm, det vill säga att för varje 0,1 mm som notbredden minskar från maximumvärdet 9,2 mm, så ökar profiltjockleken på notsidan med 0,05 mm från minimumvärdet 9,4 mm.

Ladda ned CAD-ritning

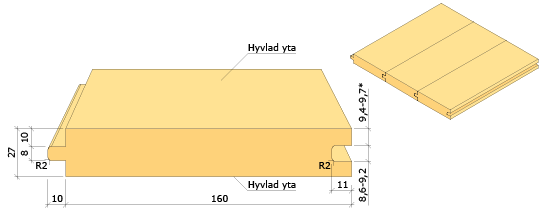

Slätspont utan underfogning 27x170

Slätspont utan underfog 27x170

* Profiltjocklek notsida 9,4-9,7 mm varierar beroende på måttet av notbredden 8,6-9,2 mm, det vill säga att för varje 0,1 mm som notbredden minskar från maximumvärdet 9,2 mm, så ökar profiltjockleken på notsidan med 0,05 mm från minimumvärdet 9,4 mm.

Ladda ned CAD-ritning

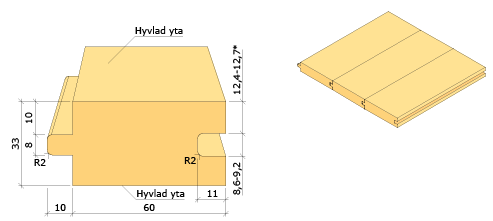

Slätspont utan underfogning 33x70

Slätspont utan underfog 33x70

* Profiltjocklek notsida 12,4-12,7 mm varierar beroende på måttet av notbredden 8,6-9,2 mm, det vill säga att för varje 0,1 mm som notbredden minskar från maximumvärdet 9,2 mm, så ökar profiltjockleken på notsidan med 0,05 mm från minimumvärdet 12,4 mm.

Ladda ned CAD-ritning

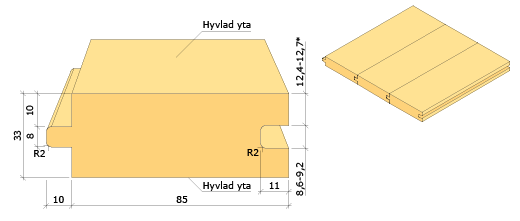

Slätspont utan underfogning 33x95

Slätspont utan underfog 33x95

* Profiltjocklek notsida 12,4-12,7 mm varierar beroende på måttet av notbredden 8,6-9,2 mm, det vill säga att för varje 0,1 mm som notbredden minskar från maximumvärdet 9,2 mm, så ökar profiltjockleken på notsidan med 0,05 mm från minimumvärdet 12,4 mm.

Ladda ned CAD-ritning

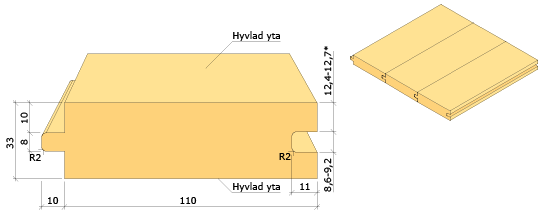

Slätspont utan underfogning 33x120

Slätspont utan underfog 33x120

* Profiltjocklek notsida 12,4-12,7 mm varierar beroende på måttet av notbredden 8,6-9,2 mm, det vill säga att för varje 0,1 mm som notbredden minskar från maximumvärdet 9,2 mm, så ökar profiltjockleken på notsidan med 0,05 mm från minimumvärdet 12,4 mm.

Ladda ned CAD-ritning

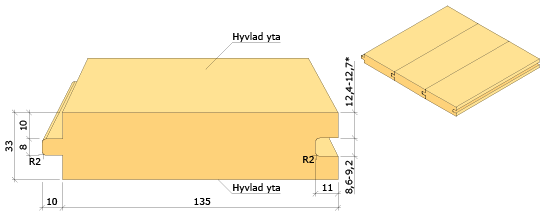

Slätspont utan underfogning 33x145

Slätspont utan underfog 33x145

* Profiltjocklek notsida 12,4-12,7 mm varierar beroende på måttet av notbredden 8,6-9,2 mm, det vill säga att för varje 0,1 mm som notbredden minskar från maximumvärdet 9,2 mm, så ökar profiltjockleken på notsidan med 0,05 mm från minimumvärdet 12,4 mm.

Ladda ned CAD-ritning

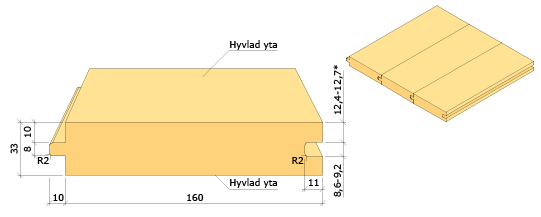

Slätspont utan underfogning 33x170

Slätspont utan underfog 33x170

* Profiltjocklek notsida 12,4-12,7 mm varierar beroende på måttet av notbredden 8,6-9,2 mm, det vill säga att för varje 0,1 mm som notbredden minskar från maximumvärdet 9,2 mm, så ökar profiltjockleken på notsidan med 0,05 mm från minimumvärdet 12,4 mm.

Ladda ned CAD-ritning
