En finsågad framsida.
Tre hyvlade sidor.
Fram- och underkanten är rillade.
Ett runt eller fast hörn med rillning.
Liggande montering rekommenderas.
För utförlig måttangivelse, klicka på respektive dimension.
|
a x b |
|
22 x 95 * |
|
22 x 120 * |
|
22 x 145 * |
Tabell 1.
* Dimensionen finns i Vilmabas.

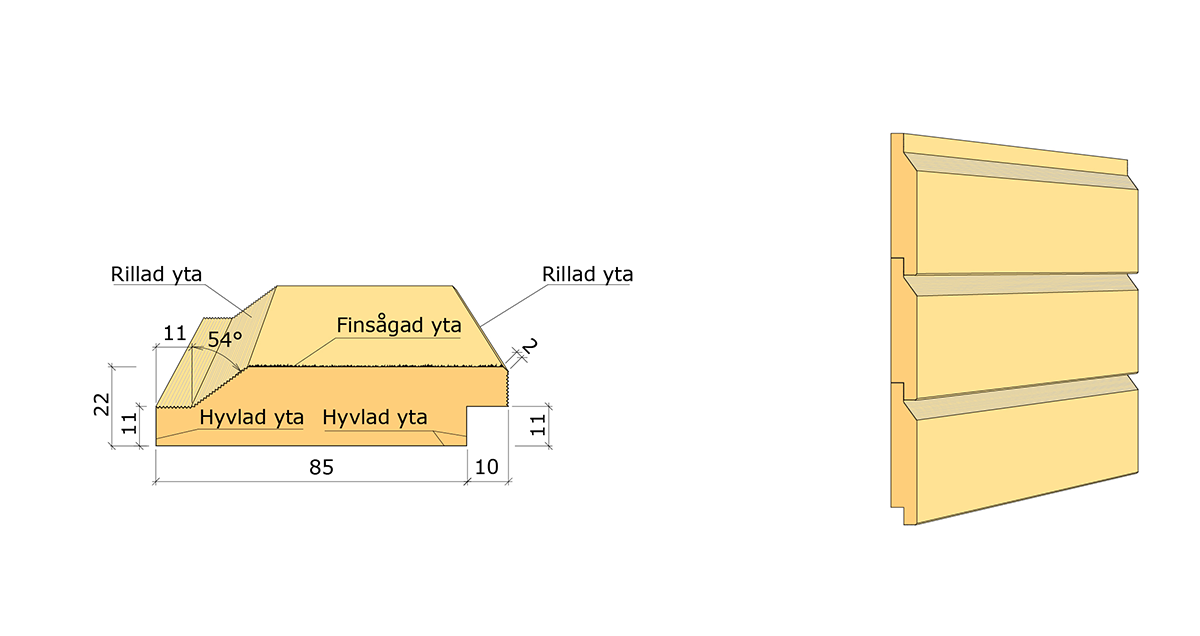

Enkelfasspont 22x95
* Profiltjocklek notsida 8,4-8,7 mm varierar beroende på måttet av notbredden 6,6-7,2 mm, det vill säga att för varje 0,1 mm som notbredden minskar från maximumvärdet 7,2 mm, så ökar profiltjockleken på notsidan med 0,05 mm från minimumvärdet 8,4 mm.
** Hörn ska vara rillade och rundade med 2 mm radie eller fas.

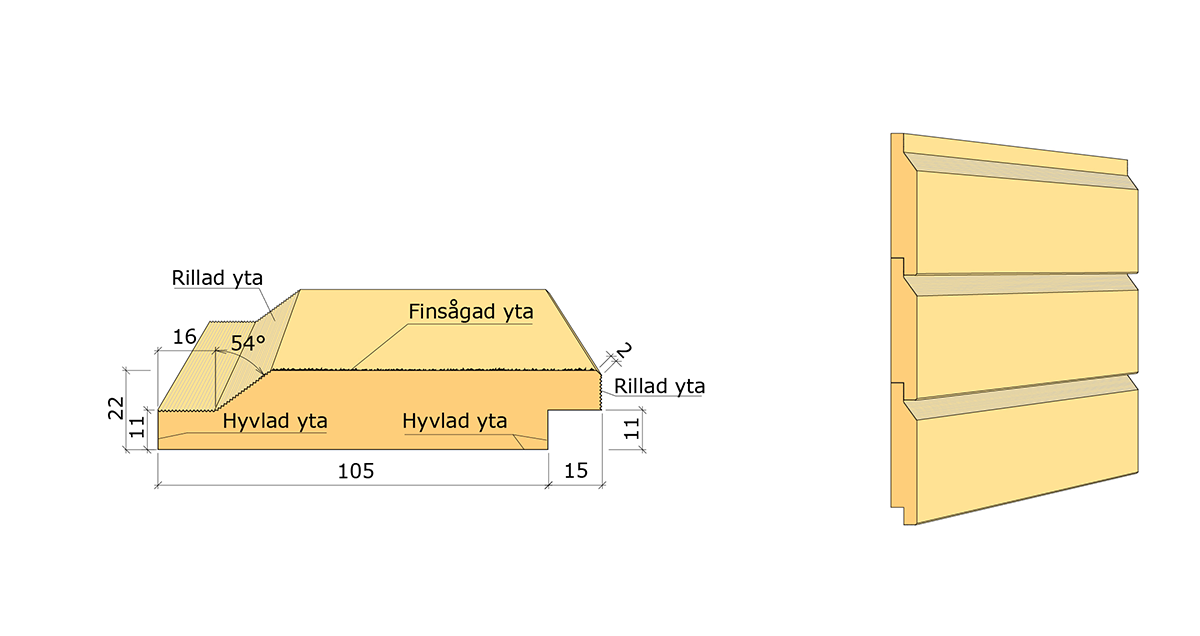

Enkelfasspont 22x120
* Profiltjocklek notsida 8,4-8,7 mm varierar beroende på måttet av notbredden 6,6-7,2 mm, det vill säga att för varje 0,1 mm som notbredden minskar från maximumvärdet 7,2 mm, så ökar profiltjockleken på notsidan med 0,05 mm från minimumvärdet 8,4 mm.
** Hörn ska vara rillade och rundade med 2 mm radie eller fas.

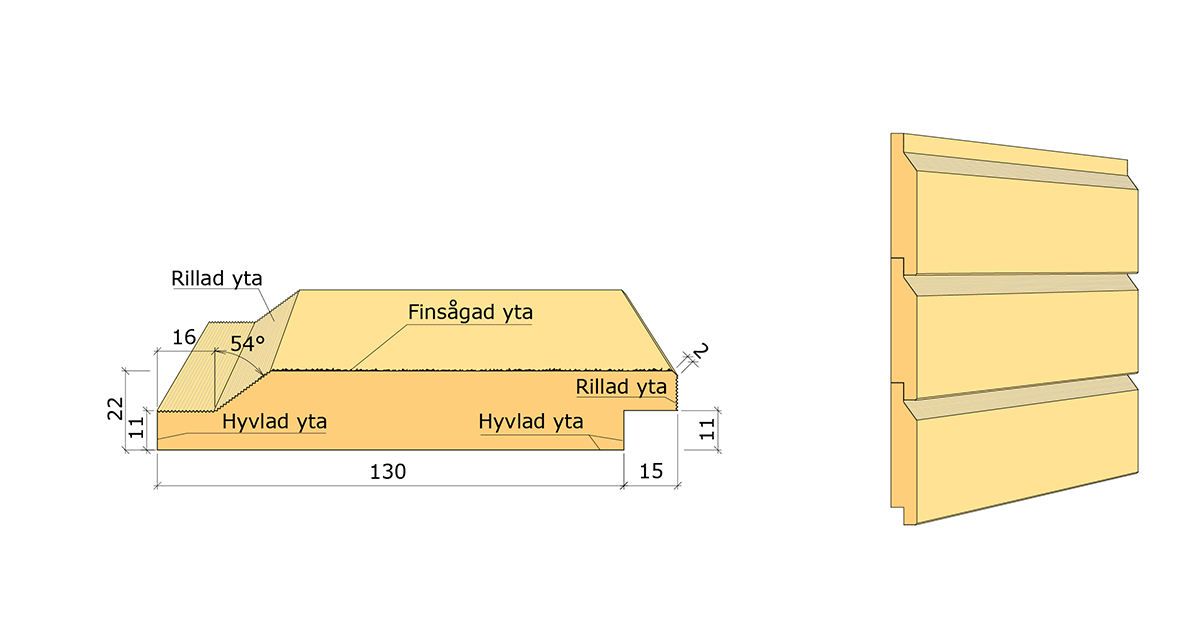

Enkelfasspont 22x145
* Profiltjocklek notsida 8,4-8,7 mm varierar beroende på måttet av notbredden 6,6-7,2 mm, det vill säga att för varje 0,1 mm som notbredden minskar från maximumvärdet 7,2 mm, så ökar profiltjockleken på notsidan med 0,05 mm från minimumvärdet 8,4 mm.
** Hörn ska vara rillade och rundade med 2 mm radie eller fas.
