10.3 Dimensioneringsprocessen

Publicerad 2017-01-19

Dimensioneringen kan utföras enligt följande:

  1. Bestäm ramens huvudmått och dimensioneringsvärden för aktuella laster och klimatförhållanden.
  2. Skissa ramens ungefärliga systemlinje med hjälp av följande erfarenhetsmässiga figur:
  3. Beräkna stödreaktioner och inre krafter i nocken för olika lastkombinationer.
  4. Bestäm erforderliga tvärsnittsmått vid stöden med hänsyn till maximal normalkraft eller maximal tvärkraft.
  5. Bestäm erforderliga tvärsnittsmått i nocken med samma kriterier som vid stöden. Nockbeslagets utformning kan också påverka tvärsnittsmåtten.
  6. Korrigera skissen från punkt 2 och bestäm böjmoment och inre krafter i ramhörnet för olika lastkombinationer.
  7. Bestäm erforderliga tvärsnittsmått i ramhörnet med avseende på a) stabilitet och b) detaljutformning enligt anvisningarna som ges i avsnitt 10.4 och avsnitt 10.6.
  8. Kontrollera rambalken för samtidig tryck och böjning enligt avsnitt 10.4. Tvärsnittshöjden varierar vanligtvis rätlinjigt från nock till ramhörn och därför sammanfaller det dimensionerande tvärsnittet inte med snittet för maximalt fältmoment. I regel räcker det att kontrollera ett par slumpmässigt valda tvärsnitt.
  9. Kontrollera bruksgränstillståndet enligt avsnitt 10.5.

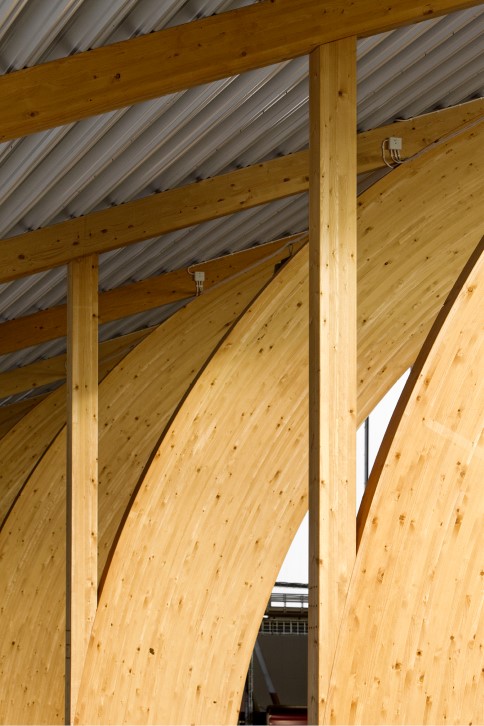

Fröåkra kostall, Lyrestad.

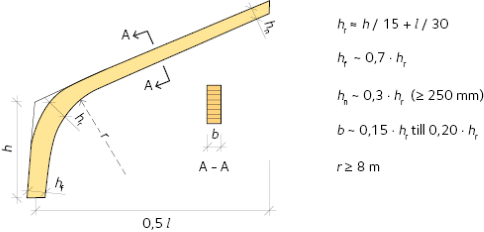

Figur 10.3
Preliminär dimensionering av en limträram.
