Wälludden och Vadstena

Publicerad 2003-09-01

Uppdaterad 2019-01-31

Wälludden och Vadstena är två pilotprojket med inriktning på projektering för god ljudmiljö.

Wälludden

Pilotprojekt Wälludden i Växjö består av bostadshus med fyra respektive fem våningsplan. I huset med fem våningar ökar brandkrav till R90, i motsats till huset med fyra våningar, där kravet är R60. Husen byggdes med stora ytelement i en provisorisk fabrik på byggarbetsplatsen. De största bjälklagselementen täckte två rum, och takelementen täckte 7 m längd.

Takkonstruktionen användes som övertäckning över de enskilda våningsplanen under byggtiden och lyftes på och av vid helger och vid dåligt väder.

Bjälklag är avfanerträ med två lager gipsskiva på över- och undersida.

Lägenhetsskiljande väggar består av dubbla regelverk med lager av 13 mm och 15 mm gipsskiva på varje sida (alternativt två lager av 15 mm gipsskiva).

Yttervägghar putsad fasad med cirka 20 procent träbeklädnad (fönsterbågar, balkonger och trapphus). Trapphus och hisschakt har stomme av limträ.

Vadstena

Bjälklag i projekt i Vadstena bygger på samma princip som pilotprojekt Wälludden. Den enda skillnaden är att densitet och tryckstyvhet på isolering har ökats en del. Resultat för stegljudsisolering blev
L´n,w ≤ 44 dB och Ls ≤ 55 dB.

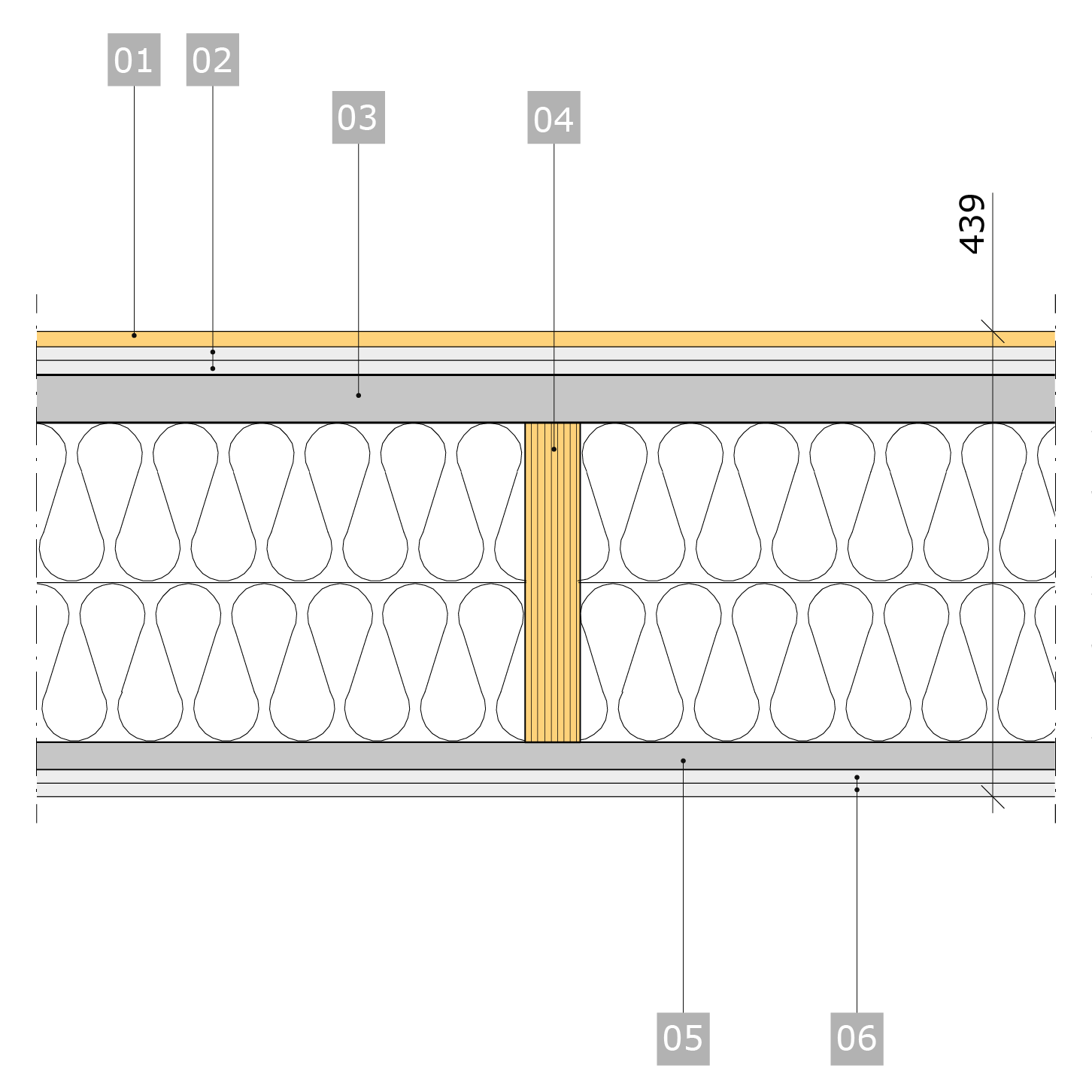

  1. 4 parkett.
  2. Två lager av 13 golvgipsskiva.
  3. 45 trapetsprofilerad stålplåt.
  4. 45x300 fanerträbalk.
  5. 25 akustikprofil av stål, c 400.
  6. 15 brandgipsskiva.
  7. 8 plywood.
  8. Två lager av 22 spånskiva.
  9. Två lager av 13 gipsskiva.

Bild 1. Våningsskiljande konstruktion.

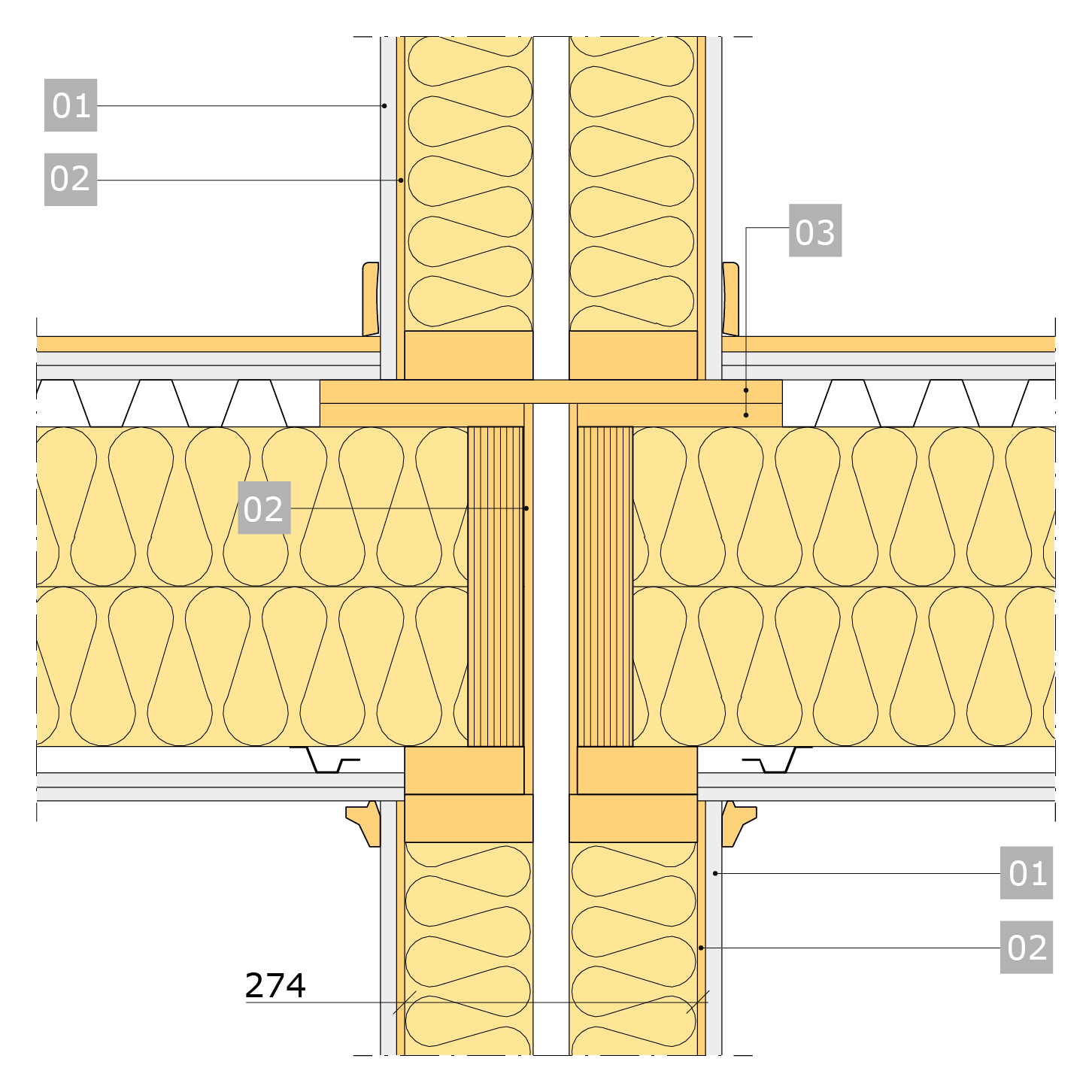

  1. 15 brandgipsskiva.
  2. 8 plywood.
  3. Två lager av 22 spånskiva.

Bild 2. Anslutning mellan våningsskiljande konstruktion och ljudskiljande vägg.

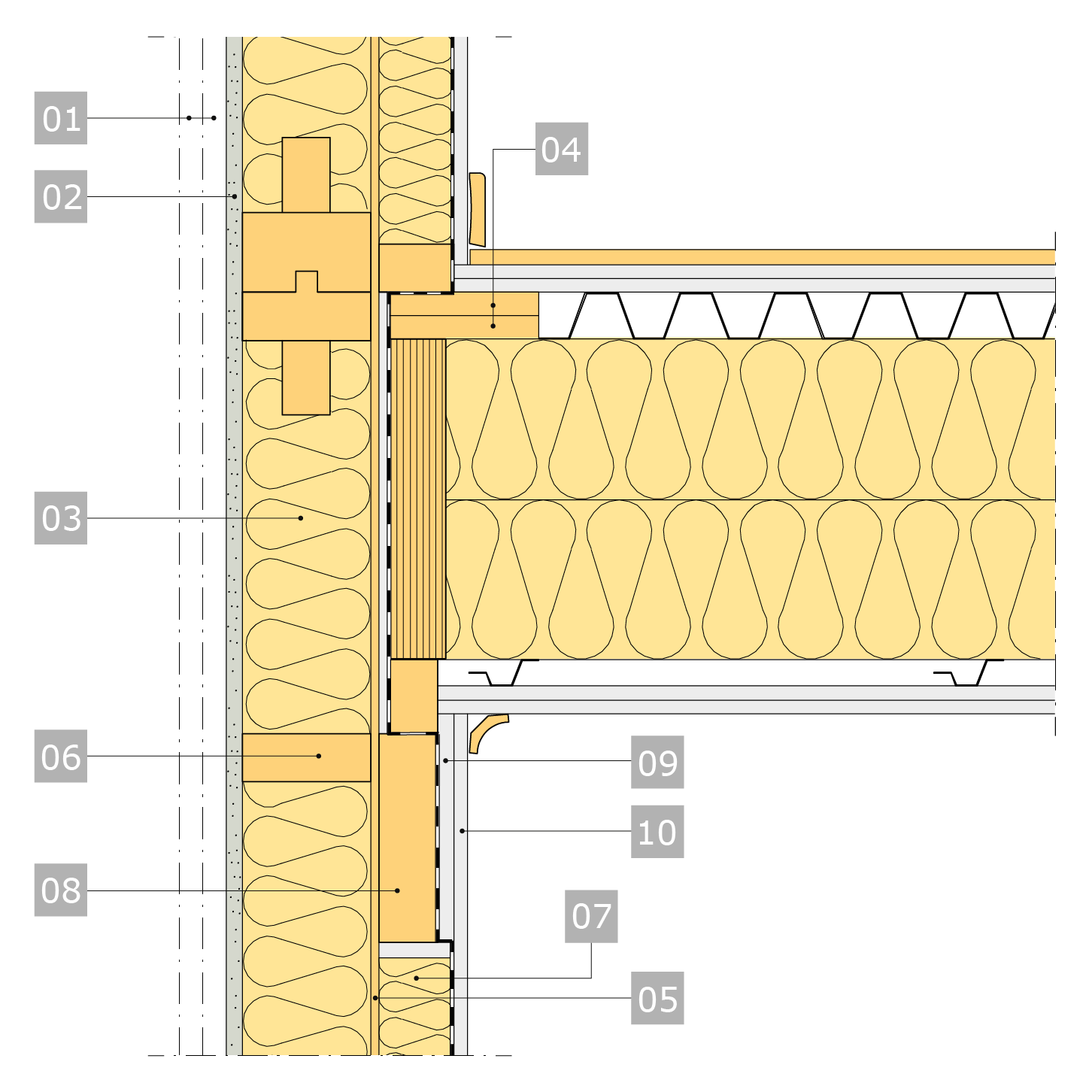

  1. Alternativ utvändig beklädnad.
  2. Utvändig puts.
  3. 120 mineralull.
  4. Två lager av 22 spånskiva.
  5. 8 plywood.
  6. Regel 45x120.
  7. 50 mineralull.
  8. 55x195 avväxlingsbjälke.
  9. 15 brandgipsskiva.
  10. 13 gipsskiva.

Bild 3. Anslutning mellan våningsskiljande konstruktion och yttervägg.
