13.3 Stagning av stora träkonstruktioner

Publicerad 2017-03-17

För att man lättare ska förstå stora träkonstruktioners totalstabilitet kan det vara nyttigt att studera en enkel industribyggnad. Att identifiera de olika stagande elementen underlättas om deras position i förhållande till både manteln (sidoväggar, gavelväggar och tak) och byggnadens huvudriktningar, längdriktning och tvärriktning, studeras. För byggnaden i fråga kan fyra olika stagande delar skiljas åt, se figur 13.5:

  • Stagning i långsidorna (A).
  • Stagning i takets tvärriktning (B).
  • Stagning i gavelväggarna (C).
  • Stagning i takets längdriktning (D).

De stagande elementen kan placeras på olika sätt i en byggnad; figur 13.6 visar några av de vanligaste sätten. Om man antar att taket är stabilt i sitt plan, finns tre allmänna villkor för var i väggen de stagande konstruktionsdelarna ska placeras så att byggnaden blir stabil mot horisontella laster:

  • Väggstagningen ska kunna stå emot horisontella krafter i tre olika riktningar i planet.
  • Dessa tre riktningar ska inte mötas i samma punkt.
  • Åtminstone två av de tre riktningarna ska inte vara parallella med varandra.

Det är uppenbart att stagningens huvudsakliga uppgift är att stabilisera konstruktionen. Mera detaljerat har stagningen tre uppgifter, nämligen:

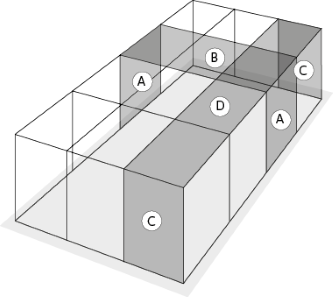

Figur 13.5
En enkel industribyggnads stagande konstruktionsdelar.

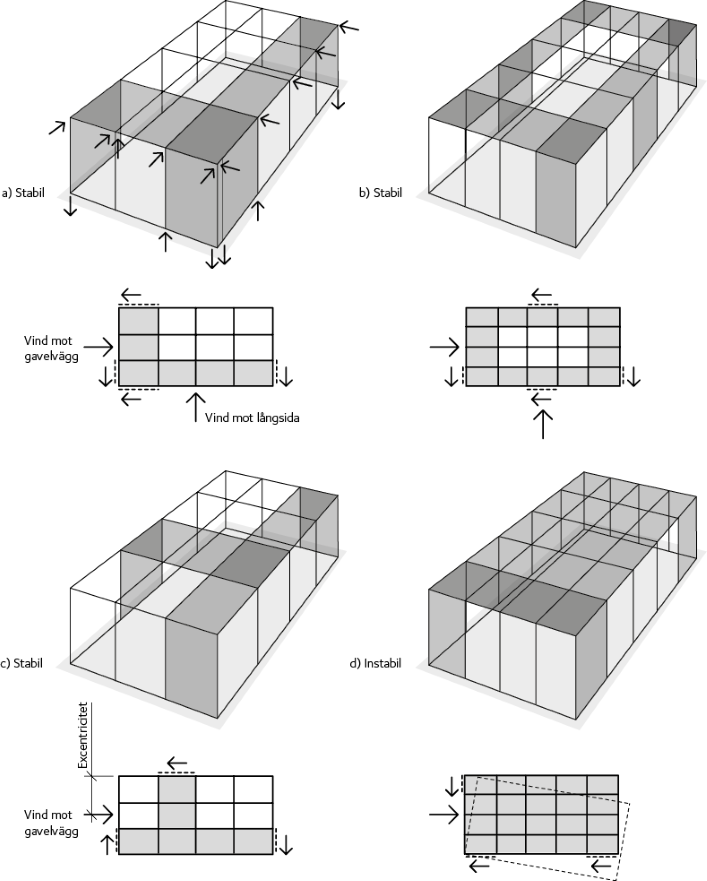

Figur 13.6
Exempel på stabila och instabila konstruktioner.

Läs mer:
13.3.1 Överföring av horisontallaster
13.3.2 Begränsning av deformationer i sidled
13.3.3 Förbättring av bärförmåga vid knäckning och vippning
13.3.4 Stagning av väggar
13.3.5 Stagning av tak
13.3.6 Stagning av ramar och bågar
