4.1.5 Tryck i en vinkel mot fiberriktningen

Publicerad 2017-01-17

Tryckspänningen i en vinkel α mot fiberriktningen ska uppfylla följande dimensioneringsvillkor:

4.14    \({\sigma _{{\mathop{\rm c}\nolimits} ,\rm \alpha ,\rm d}} = \frac{{{F_{\rm c,\rm \alpha ,\rm d}}}}{{{A_{\rm ef}}}} \le {f_{\rm c,\rm \alpha ,\rm d}} = \frac{{{f_{\rm c,0,d}}}}{{\frac{{{f_{\rm c,0,d}}}}{{{k_{\rm c,90}} \cdot {k_1} \cdot {f_{\rm c,90,d}}}} \cdot {{\sin }^2}\alpha + {{\cos }^2}\alpha }}\)

σc,α,d         är dimensioneringsvärdet för tryckspänningen i vinkeln α mot fiberriktningen.
fc,α,d är dimensioneringsvärdet för tryckhållfastheten i vinkeln α mot fiberriktningen, se figur 4.12.
fc,90,d är dimensioneringsvärdet för tryckhållfastheten vinkelrätt mot fiberriktningen.
fc,0,d är dimensioneringsvärdet för tryckhållfastheten parallellt med fiberriktningen.
Fc,α,d

är dimensioneringsvärdet för tryckkraften i vinkeln α mot fiberriktningen

kc,90

är en förstoringsfaktor (kc,90 = 1,75 om l ≤ 400 mm), se figur 4.11.

k1

är en faktor som beaktar förhållandet mellan den permanenta och variabla lasten g⁄ qk.

Observera att EKS 10 antar k1 = 1, oberoende av förhållandet.

Värden för k1:
g⁄ qk ≤ 0,4: kfc,90,k / fc,90,d
g⁄ qk > 0,4: k= 1



 Konstruktionsdel tryckbelastad i en vinkel <em>α</em> mot fiberriktningen.
Figur 4.11 Konstruktionsdel tryckbelastad i en vinkel α mot fiberriktningen.



Hållfastheten för en konstruktionsdel av limträ tryckbelastad i en vinkel

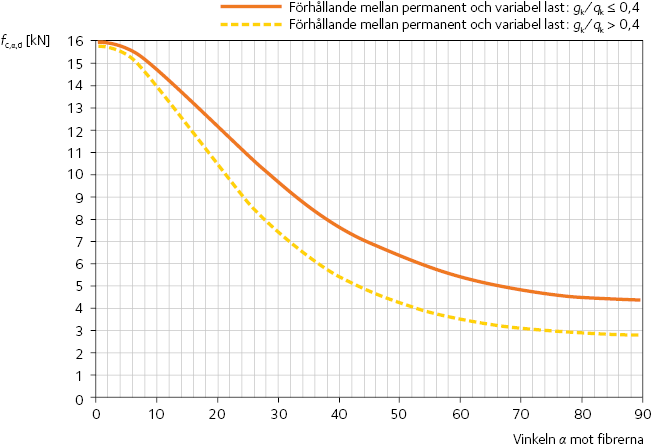

Figur 4.12 Hållfastheten för en konstruktionsdel av limträ tryckbelastad i en vinkel α mot fiberriktningen. Limträ GL30c. Klimatklass 1 eller 2. Medellång lastvaraktighet.
