15.1.5 Diagonalinfästning med långa stålplåtar

Publicerad 2017-01-19

När ett fackverk belastas roterar dess knutpunkter. Rotationsstyva knutplåtar, i synnerhet långa sådana, hindrar trästrävorna från att rotera vid belastning. Detta kan förorsaka böjmoment i stavändarna vilket kan förorsaka fläkning längs med fästdonen, se figur 15.5 a). Fläkningsrisken kan minskas om avståndet mellan fästdonen i diagonalen minskas. Figur 15.5 b) och c) visar ytterligare två utföranden som kan användas för att undvika fläkning.


Figur 15.5

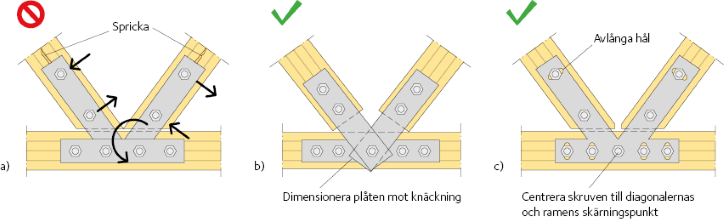

Fackverksknutpunkter utförda med utanpåliggande plåtar och skruvar.
a) Böjstyva knutplåtar förhindrar träfackverkets diagonaler från att rotera under belastning.
b) Knutpunkt med separata plåtar och ledad infästning i skärningspunkten.
c) Knutpunktsbeslag med avlånga hål som tillåter en viss rotation i diagonalerna.
