12.3 Snedställda takåsar

Publicerad 2017-01-19

När taklutningen överskrider 1:10 (cirka 6°), ska takåsarnas lutning beaktas. Vertikala laster, som regel snölast och egentyngd, delas upp i en komponent vinkelrätt mot taket (q · cos α) och en komponent parallellt med taket (q · sin α) som i figur 12.5.

I regel är takskivan tillräckligt styv för att överföra komponenten parallellt med taket (q · sin α) med hjälp av skivverkan. Detta kontrolleras vanligtvis inte. Om takskivorna är tillräckligt fastsatta i varandra tvärs över nocken kan takskivorna bära kraftkomponenterna parallellt med taket och takåsarna belastas endast av böjning i den styvare riktningen, se figur 12.6. Om taklutningen överskrider 1:10 (cirka 6°), eller om skivverkan inte kan utnyttjas, ska takåsarna dimensioneras mot samtidig böjning i den svagare och den starkare riktningen, som i ekvation 4.4.

Observera att böjhållfastheten för kombinerat limträ har olika värden i den svagare och den starkare riktningen. I vissa fall kan det löna sig att reducera spännvidden i den svagare riktningen så att takåsarna hängs från nocken som i figur 12.7. Takstolarna bör då kontrolleras för den extra belastning som upphängningen förorsakar.

Förbandet mellan takåsarna och takbalkarna kan göras till exempel med hjälp av vinkelbeslag eller olika sorters skruvar. Dessa förband ska dimensioneras för lastkomponenten parallellt med taket (q · sin α) så att takåsen inte glider på takbalken. Om takåsarna hängs in mellan takbalkarna med hjälp av balkskor ska förbandet dimensioneras så att det överför de båda kraftkomponenterna (hela kraften).

Om takåsarna används för att staga primärbalkarna eller överföra drag- eller tryckkrafter till vindstagningen, ska bärförmågan kontrolleras för samtidigt verkande tryck och böjning som i avsnitt 4.2. Förbanden och infästningarna ska också dimensioneras för dessa krafter, se avsnitt Förband och anslutningsdetaljer.

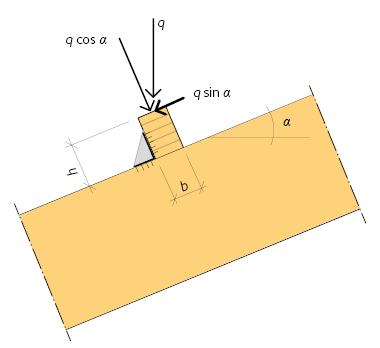

Figur 12.5 Takåsens vertikala last uppdelad i komponenter.

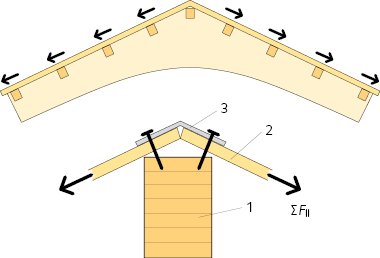

Figur 12.6
Lutande tak med takåsar och takskivor.
1) Nockås,
2) takskiva,
3) spikningsplåt.
Om båda takhalvorna är tillräckligt sammanbundna tvärs över nocken, kan takskivorna överföra kraftkomponenten som är parallell med taket (FII ; skiveffekt) och takåsarna belastas enbart i den styva riktningen. Nockåsen ska dimensioneras mot den vertikala lastkomponenten.

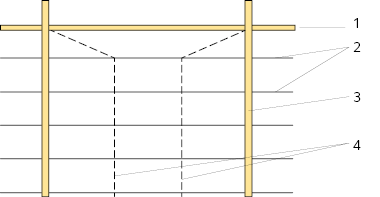

Figur 12.7
Vid branta tak kan de övriga åsarna hängas upp i nockåsen.
1) Nockåsen,
2) de övriga åsarna,
3) takbalkarna,
4) förankringsstag.
